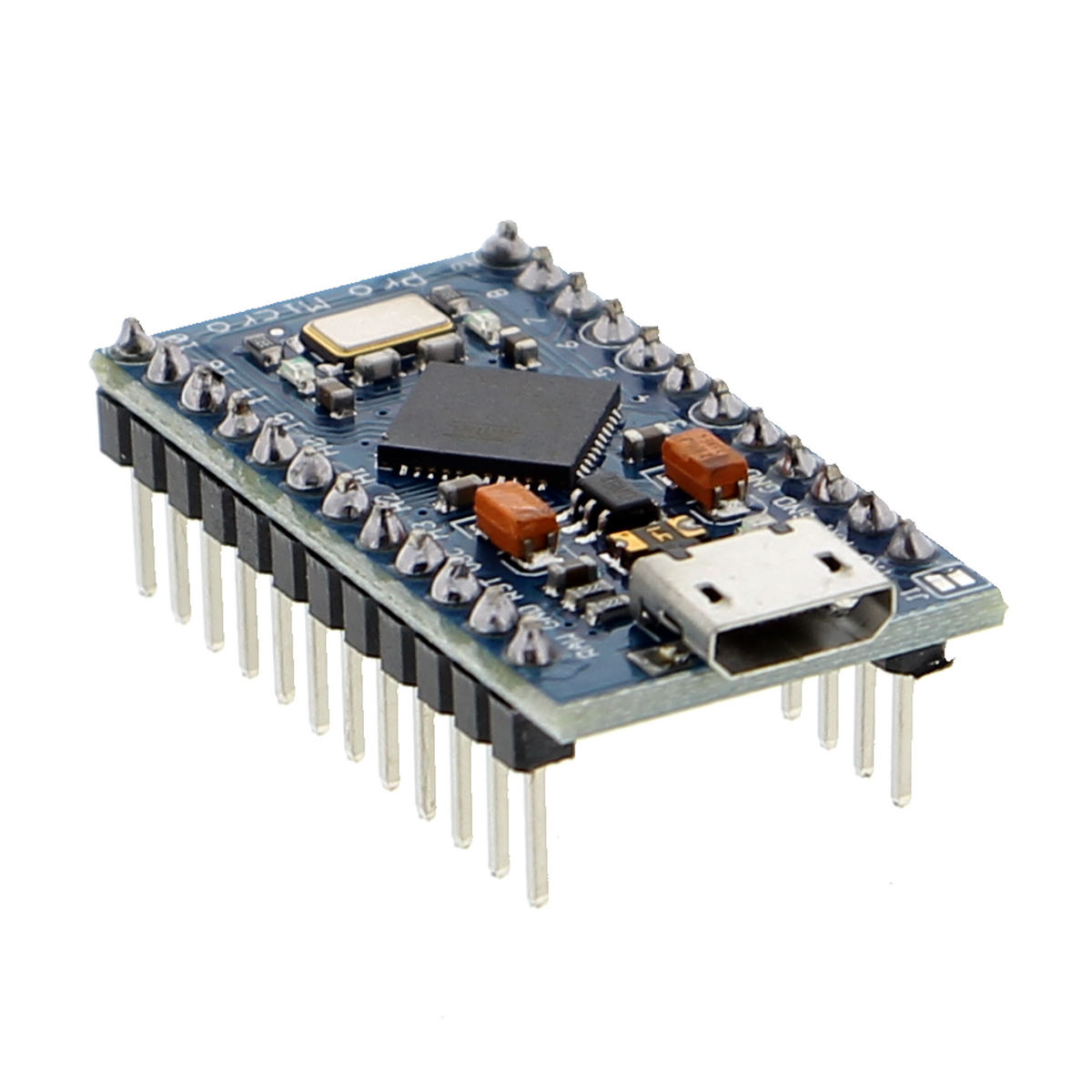

Carte de développement PRO MICRO (5V) - Compatible Arduino

Présentation du produit

• Microcontrôleur compact avec ATmega32U4 et contrôleur USB intégré
• Connexion USB directe via Micro-USB, programmable avec l’IDE Arduino
• Niveaux logiques de 5 V, fréquence d’horloge de 16 MHz
• 12 broches d’E/S numériques (5 avec PWM), 10 entrées analogiques
• UART, I2C et SPI intégrés
• Alimentation externe possible via la broche RAW de 6 à 12 V
• Livré sans alimentation ni câble USB

Description du produit

Cette carte de développement repose sur l’ATmega32U4 avec contrôleur USB intégré. Contrairement à de nombreuses autres solutions compatibles Arduino, elle ne nécessite donc pas de puce USB-série séparée : la connexion à l’ordinateur s’effectue directement via le connecteur Micro-USB. Cela permet de réaliser des projets compacts dotés de fonctionnalités complètes de microcontrôleur et d’une connexion directe à l’ordinateur.

Le contrôleur USB intégré offre des fonctionnalités étendues au-delà de l’interface série. La carte peut se présenter à l’ordinateur comme un clavier, une souris ou un autre périphérique HID. Il est ainsi possible de réaliser ses propres périphériques d’entrée, touches macro ou contrôleurs MIDI sans interfaces supplémentaires.

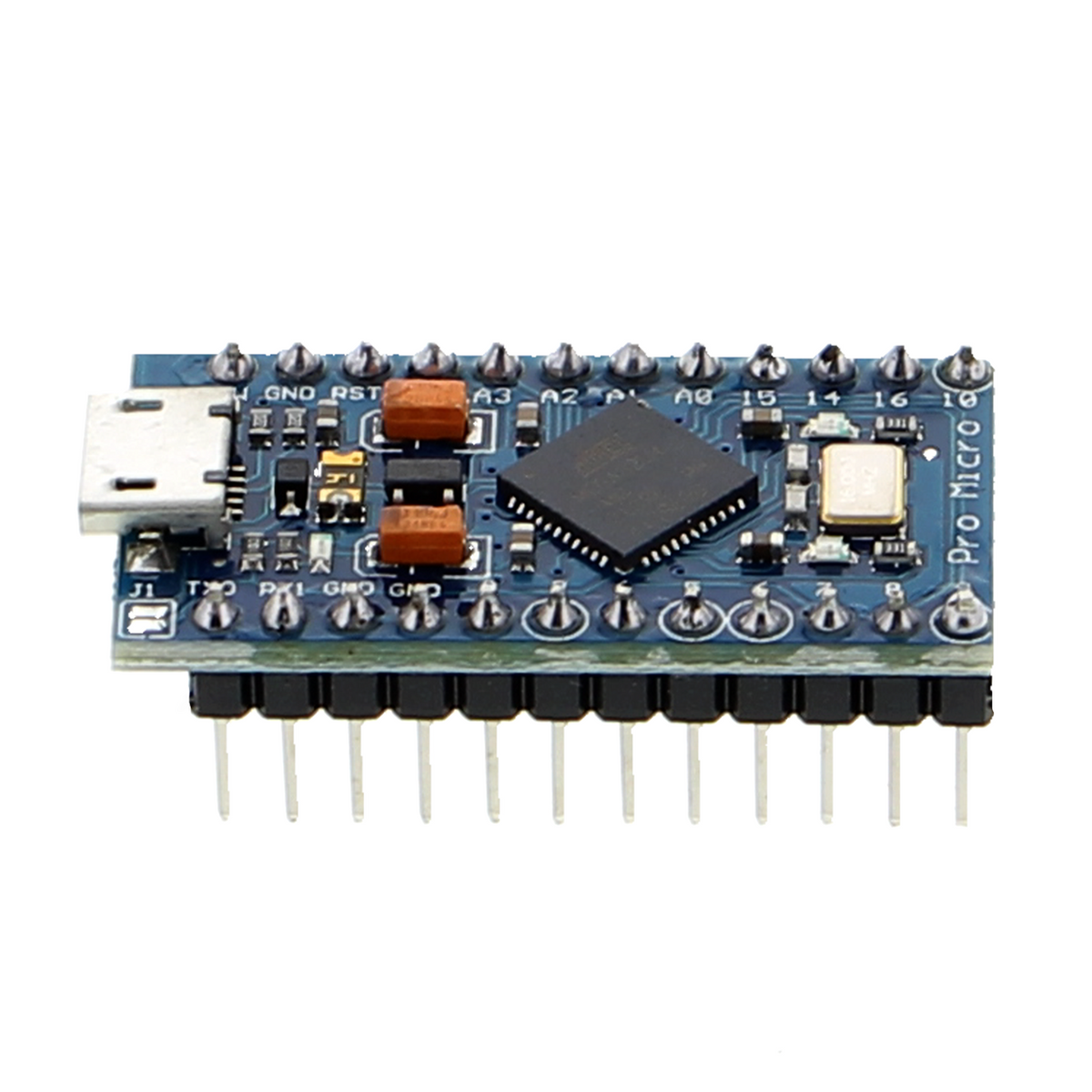

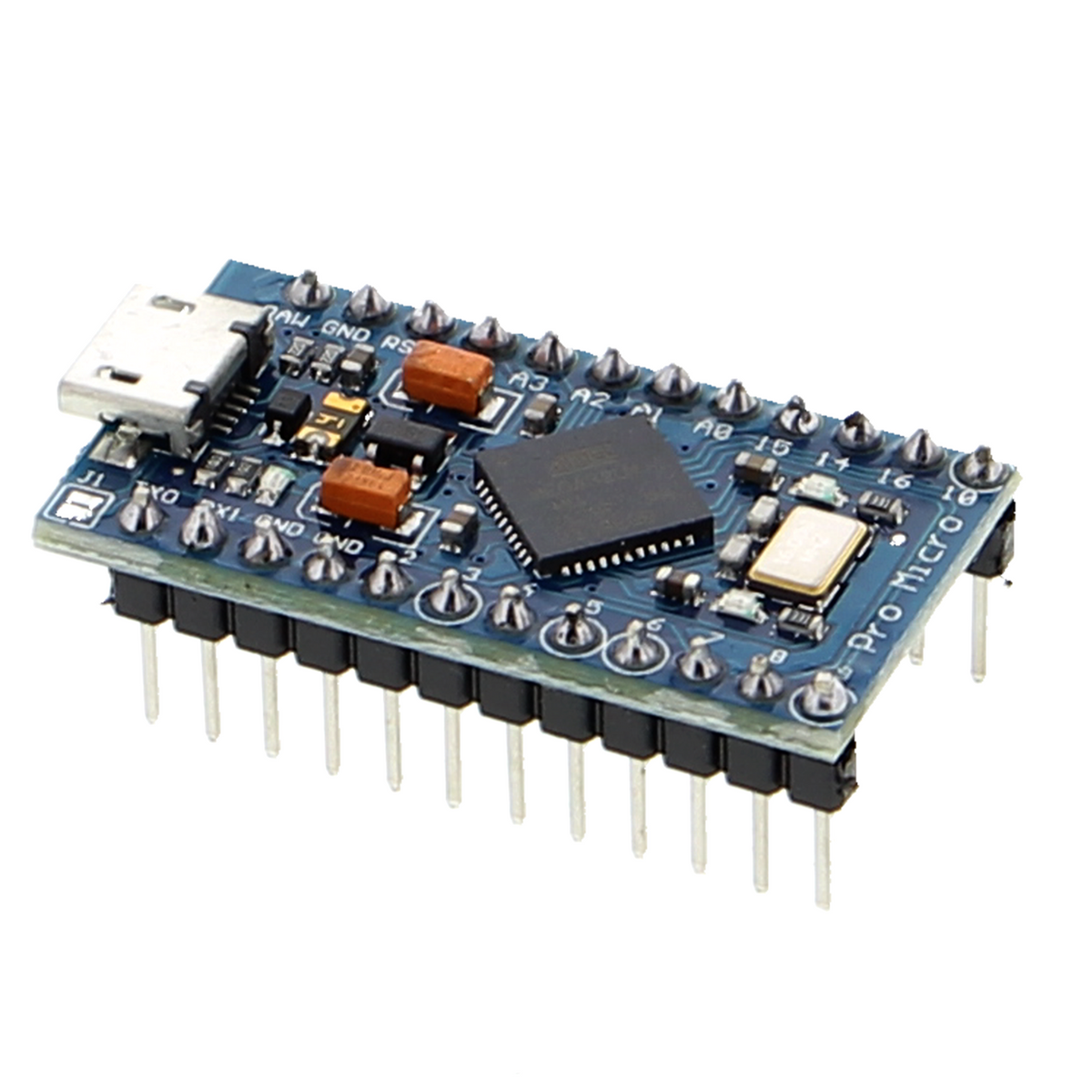

Les 24 contacts sont répartis sur deux rangées opposées et exposent 12 broches d’E/S numériques, 10 entrées analogiques compatibles ADC ainsi que les connexions de bus I2C, SPI et UART. Cinq des broches numériques prennent en charge les sorties PWM pour le réglage de la luminosité ou la commande de moteurs. L’alimentation s’effectue soit via USB, soit via la broche RAW, qui accepte une tension d’entrée non régulée comprise entre 6 et 12 V et la régule à 5 V pour les composants internes.

La carte se programme avec l’IDE Arduino, en sélectionnant Leonardo comme carte. L’environnement de développement Arduino, un câble Micro-USB et une alimentation sont nécessaires si l’alimentation externe via RAW est utilisée.

Consigne de sécurité

Cette carte n’est pas destinée à être intégrée au circuit électrique domestique et sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés ; en cas de doute concernant la tension de fonctionnement sûre, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x carte de développement PRO MICRO (5V) - compatible Arduino
• 1x rangée de broches
