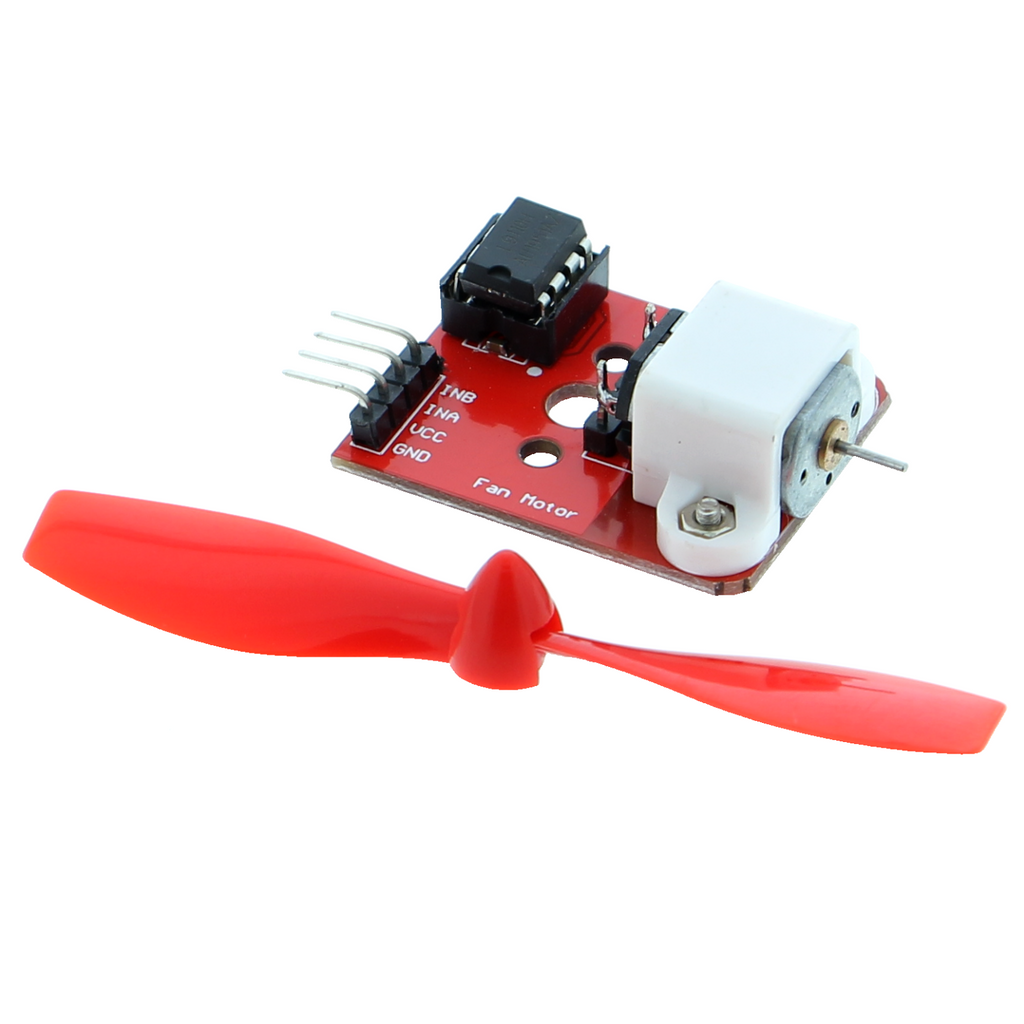

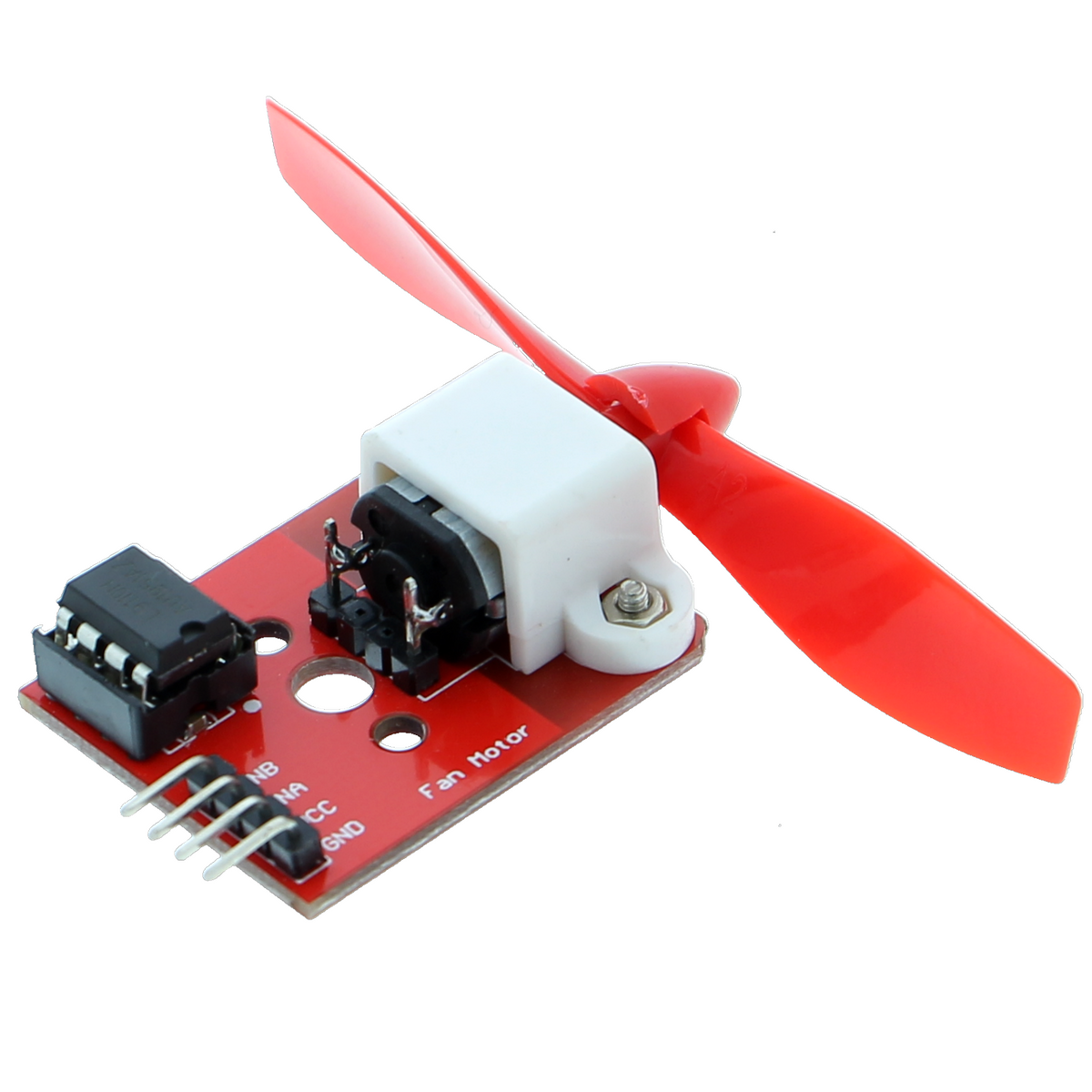

L9110 - carte d'extension avec moteur et hélice

Présentation du produit

• Carte d'extension de contrôleur de moteurs à deux sorties pour moteurs à courant continu jusqu'à 800 mA
• Commande PWM directe de la vitesse et du sens de rotation
• Tension de fonctionnement de 2,5 à 12 volts
• Quatre broches E/S numériques pour la commande
• Niveaux logiques compatibles I2C et SPI

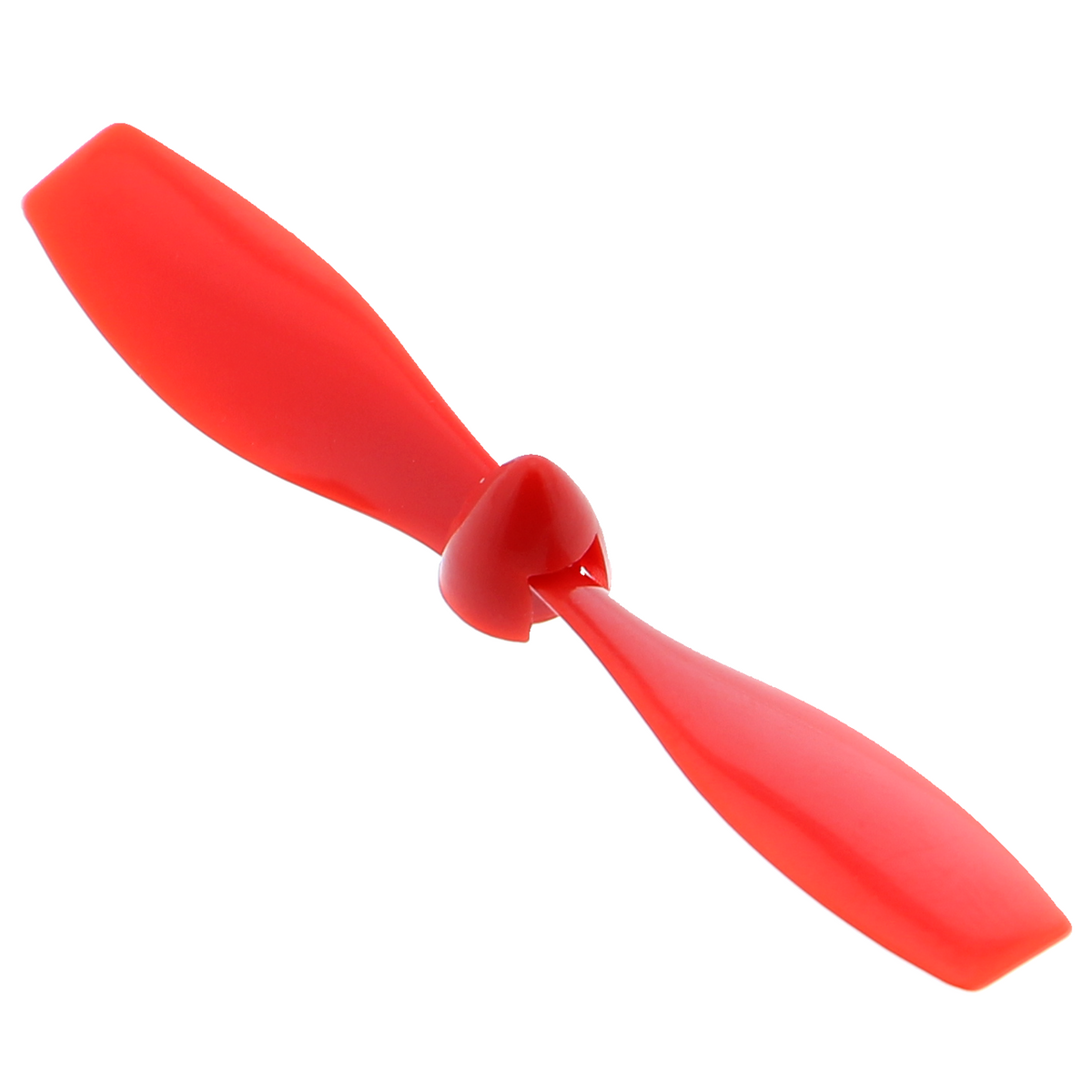

• Hélice incluse
• Format DIP compact pour breadboard et plaques à pastilles

Description du produit

Le L9110 est une carte d'extension de contrôleur de moteurs permettant de commander deux moteurs à courant continu ou un moteur pas à pas via des signaux PWM. La carte régule la vitesse et le sens de rotation en commutant la tension d'entrée vers les bornes du moteur au moyen de la modulation de largeur d'impulsion. Cela permet une régulation continue de la vitesse et l'inversion du sens de rotation avec un minimum de composants.

La tension de fonctionnement comprise entre 2,5 et 12 volts rend la carte polyvalente et compatible avec différentes sources d'alimentation, des packs de batteries aux alimentations de laboratoire standard, en passant par les régulateurs de tension USB. Le courant par canal ne doit pas dépasser 800 mA ; au-delà, un contrôleur plus puissant est nécessaire. Les quatre entrées numériques sont commandées avec des niveaux logiques standard et se connectent sans problème aux cartes à microcontrôleur ou aux sorties de circuits intégrés logiques.

Les domaines d'application comprennent les petits projets de robotique, les véhicules réduits avec marche avant et marche arrière, la régulation de ventilateurs et l'automatisation artisanale, comme la commande du mandrin de perceuses. L'hélice fournie permet d'effectuer immédiatement les premiers tests, par exemple pour des expériences aéroportées ou comme démonstrateur de vitesse de rotation.

Un microcontrôleur ou un générateur de signaux numériques pour la commande PWM, des câbles de raccordement aux borniers des moteurs et une alimentation séparée sont nécessaires si l'alimentation de la carte logique est insuffisante. Les conducteurs GND de tous les composants doivent être reliés entre eux.

Consignes de sécurité

Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu'aux essais et au développement, et ne convient pas à une installation dans le circuit électrique domestique. Les moteurs peuvent chauffer pendant leur fonctionnement ; les surfaces accessibles doivent être régulièrement contrôlées afin de détecter toute élévation de température inhabituelle. Il convient de consulter un électricien qualifié si le module doit être utilisé dans ou à proximité d'une installation électrique existante.

Contenu de la livraison

Un microcontrôleur ou un générateur de signaux numériques pour la commande PWM, des câbles de raccordement aux borniers des moteurs et une alimentation séparée sont nécessaires si l'alimentation de la carte logique est insuffisante. Les conducteurs GND de tous les composants doivent être reliés entre eux.
