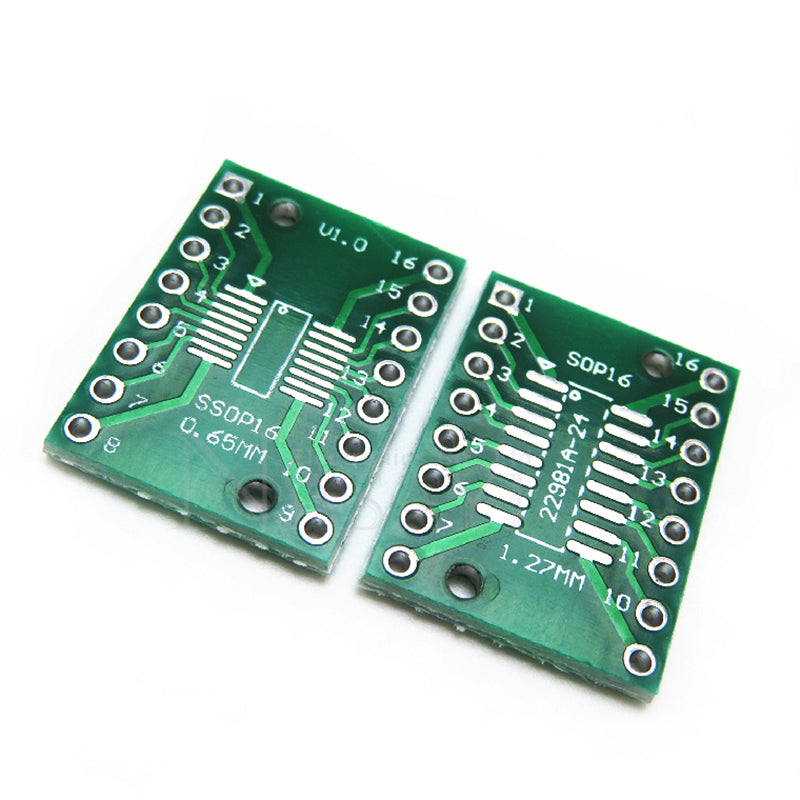

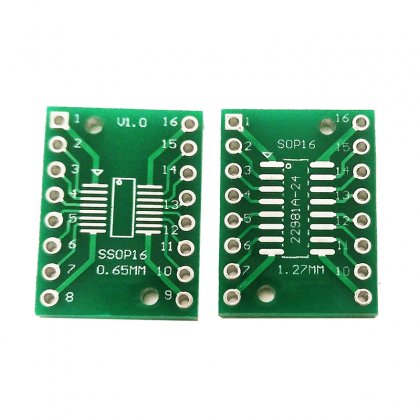

Carte adaptatrice SOP16 / SSOP16 / TSSOP16 / SMD vers DIP 0,65/1,27mm

Présentation du produit

• Carte adaptatrice permettant de convertir des composants CMS en circuits compatibles avec un montage DIP
• Compatible avec les boîtiers CMS SOP16, SSOP16 et TSSOP16
• Pastilles de soudage des deux côtés pour des pas de 0,65 mm et 1,27 mm
• Support DIP à 16 broches pour la connexion à des plaques d'expérimentation à pastilles ou à des breadboards
• Pistes conductrices en cuivre pour une connexion directe par trous métallisés
• La taille de la carte permet également un montage dans des environnements de circuit exigus

Description du produit

Cet adaptateur permet de convertir des semi-conducteurs montés en surface en formats DIP. La carte adaptatrice relie les boîtiers CMS présentant des pas de 0,65 mm et 1,27 mm afin de permettre leur montage sur des breadboards ou des circuits expérimentaux soudés à la main.

Le module dispose de pastilles de soudage des deux côtés pour les deux pas. Cela permet un montage flexible selon le composant disponible. Les 16 connexions au pas DIP, également de 2,54 mm, assurent la liaison avec la zone d'insertion des plaques d'expérimentation classiques.

L'adaptateur convient aux prototypes équipés de circuits analogiques ou numériques lorsqu'il est nécessaire d'intégrer rapidement des composants CMS dans un circuit testable. Il est particulièrement utile pour convertir des circuits intégrés mémoire, des amplificateurs opérationnels ou des comparateurs en boîtiers CMS en un montage de laboratoire soudable. Pour monter le composant CMS, il est recommandé d'utiliser une station de soudage avec lampe-loupe, ou une pince à épiler avec un procédé de refusion. Les contacts sont ensuite reliés à la zone DIP de la carte à l'aide d'un équipement de soudage standard.

Consigne de sécurité

La carte adaptatrice est exclusivement destinée à la réalisation de prototypes ainsi qu'aux essais et au développement. Elle ne doit pas être utilisée comme composant d'une installation électrique. Le soudage de composants montés en surface exige une attention particulière afin d'éviter les décharges électrostatiques ; le poste de travail, les outils et les mains doivent être reliés à la terre.

Contenu de la livraison

• 1x carte adaptatrice SOP16 / SSOP16 / TSSOP16 / CMS vers DIP 0,65/1,27mm
