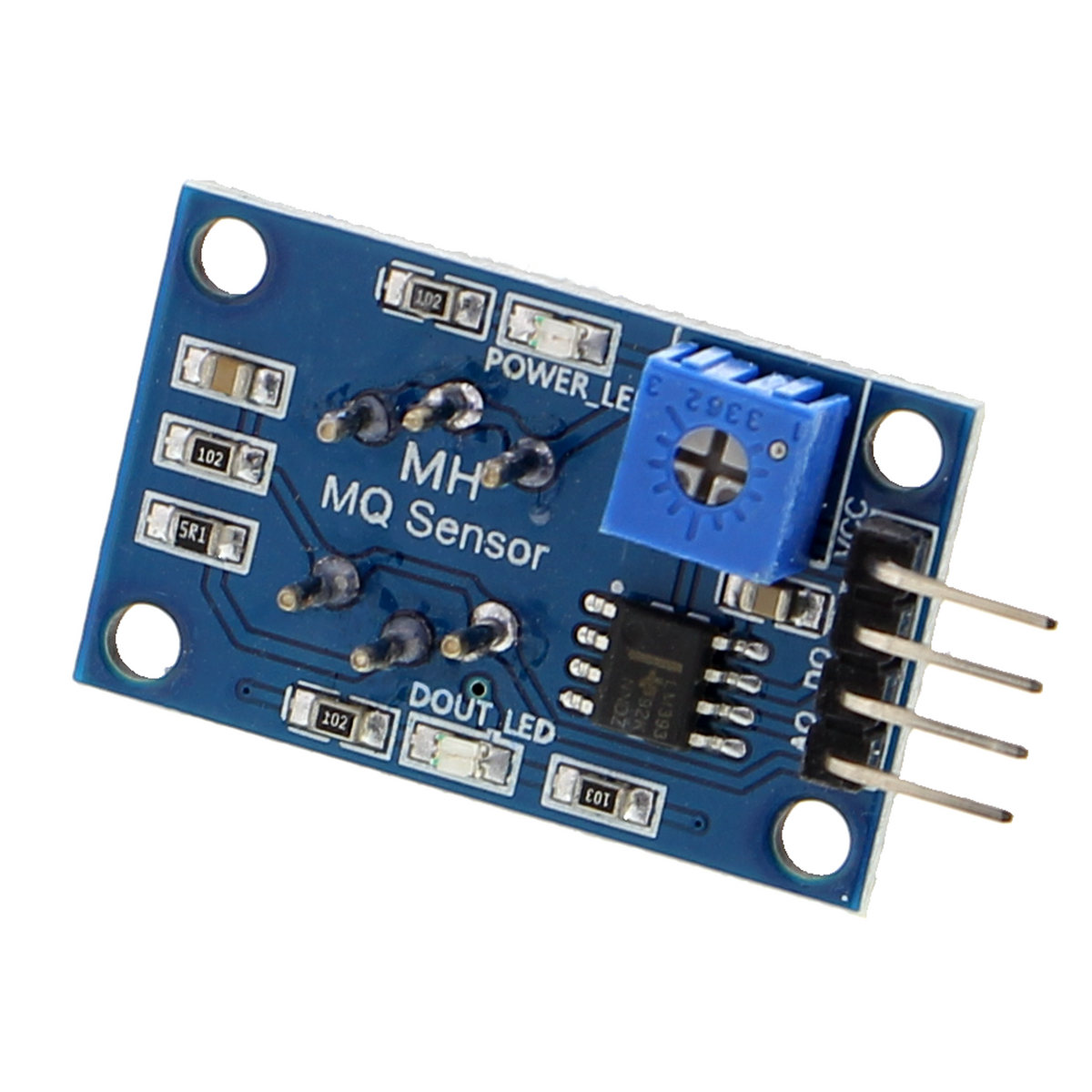

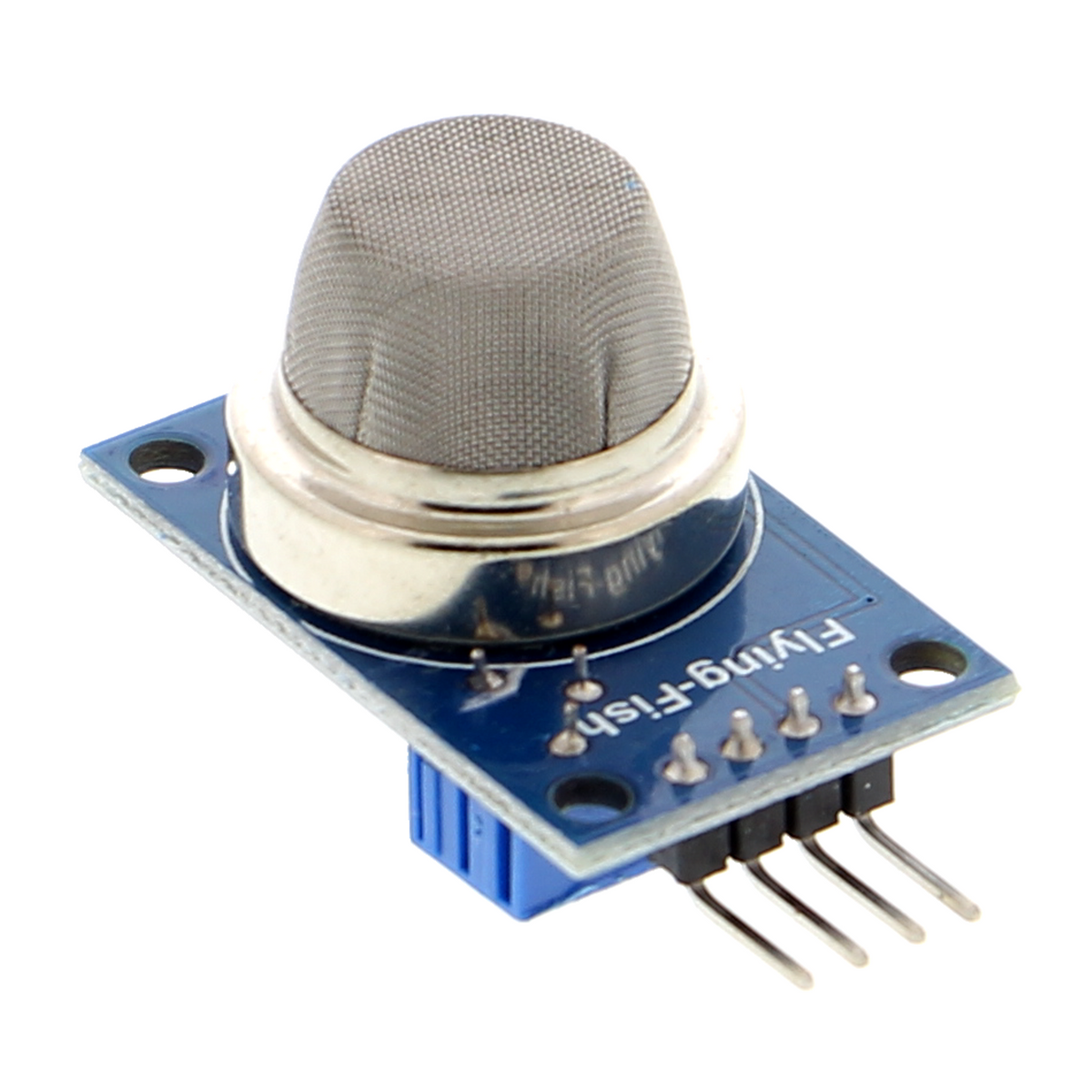

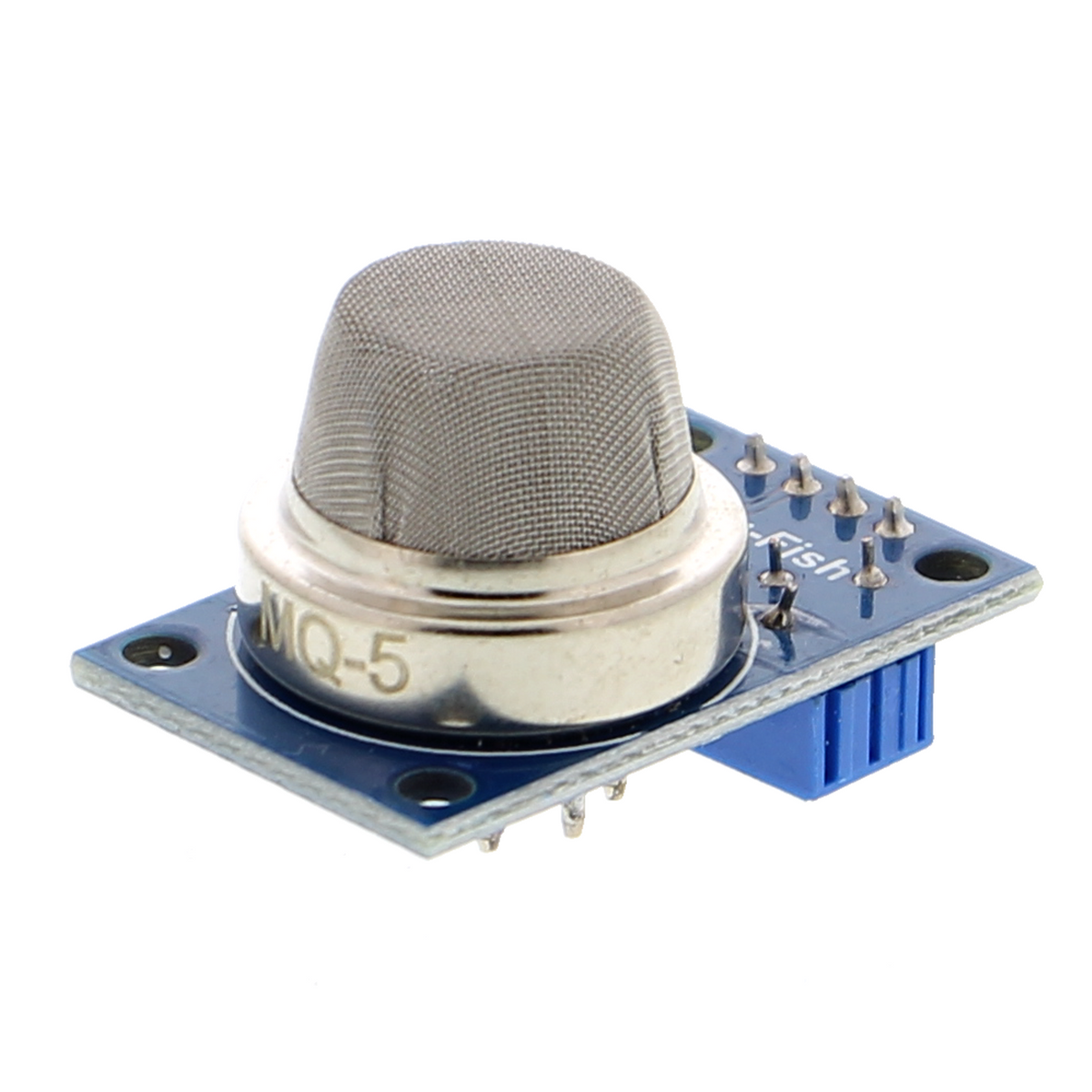

MQ-5 - capteur pour GPL et autres gaz naturels

Présentation du produit

• Capteur de gaz pour détecter le gaz de pétrole liquéfié et d’autres hydrocarbures
• Sorties analogique et numérique pour une intégration directe dans les systèmes de commande
• Plage de mesure de 200 à 10 000 ppm
• Tension de fonctionnement de 5 V
• Phase de préchauffage de 60 secondes avant d’obtenir des mesures fiables

Description du produit

Un capteur de gaz doté d’un élément semi-conducteur qui analyse la concentration des gaz naturels. La résistance de la puce du capteur varie en fonction de la concentration de gaz, puis est convertie par un amplificateur intégré en deux signaux de sortie : une valeur de tension analogique et un signal numérique via un comparateur à seuil réglable. Les mesures de gaz peuvent ainsi être transformées directement en alarmes, sans évaluation externe.

La résolution de mesure comprise entre 200 et 10 000 ppm convient à la recherche de fuites et aux détecteurs de gaz dans de petits espaces, mais ne suffit pas pour la surveillance à long terme de grandes pièces ni pour l’étalonnage d’une carte individuelle. Le capteur nécessite une phase de préchauffage de cinq minutes après la mise sous tension ; sa sensibilité à l’humidité et aux variations de température diminue ensuite sensiblement. Le changement de plage au moyen d’un potentiomètre de précision est possible sans outil.

Les utilisations typiques comprennent la détection portable de gaz dans les ateliers et les entrepôts, la surveillance des emplacements de bouteilles de gaz ou la détection de fuites sur les conduites. Le capteur est également utilisé pour le prototypage de systèmes de ventilation avec arrêt automatique ou dans des projets de détection des risques.

La tension de sortie analogique varie en fonction de la concentration de gaz et permet une résolution de mesure plus fine que le seul seuil numérique. Le raccordement s’effectue via cinq broches sur les cartes à microcontrôleur courantes avec une logique 5 V. Le capteur est fourni sans alimentation ni circuit de régulation ; une alimentation d’au moins 200 mA doit être prévue séparément. En cas d’utilisation dans des environnements contenant des solvants ou des aérosols de dioxyde de silicium, la durée de vie diminue.

Consignes de sécurité

Le capteur ne convient pas à la surveillance de l’air ambiant dans les logements ni au contrôle de la sécurité des installations de gaz conformément à la réglementation applicable aux bâtiments ; des instruments de mesure certifiés sont nécessaires à cet effet. Le produit est exclusivement destiné à la réalisation de prototypes et à des fins de développement. Les raccordements à des installations d’alimentation en gaz existantes ou à des conduites de mesure doivent être effectués uniquement par un électricien qualifié.

Contenu de la livraison

• 1x MQ-5 - Capteur pour GPL et autres gaz naturels
