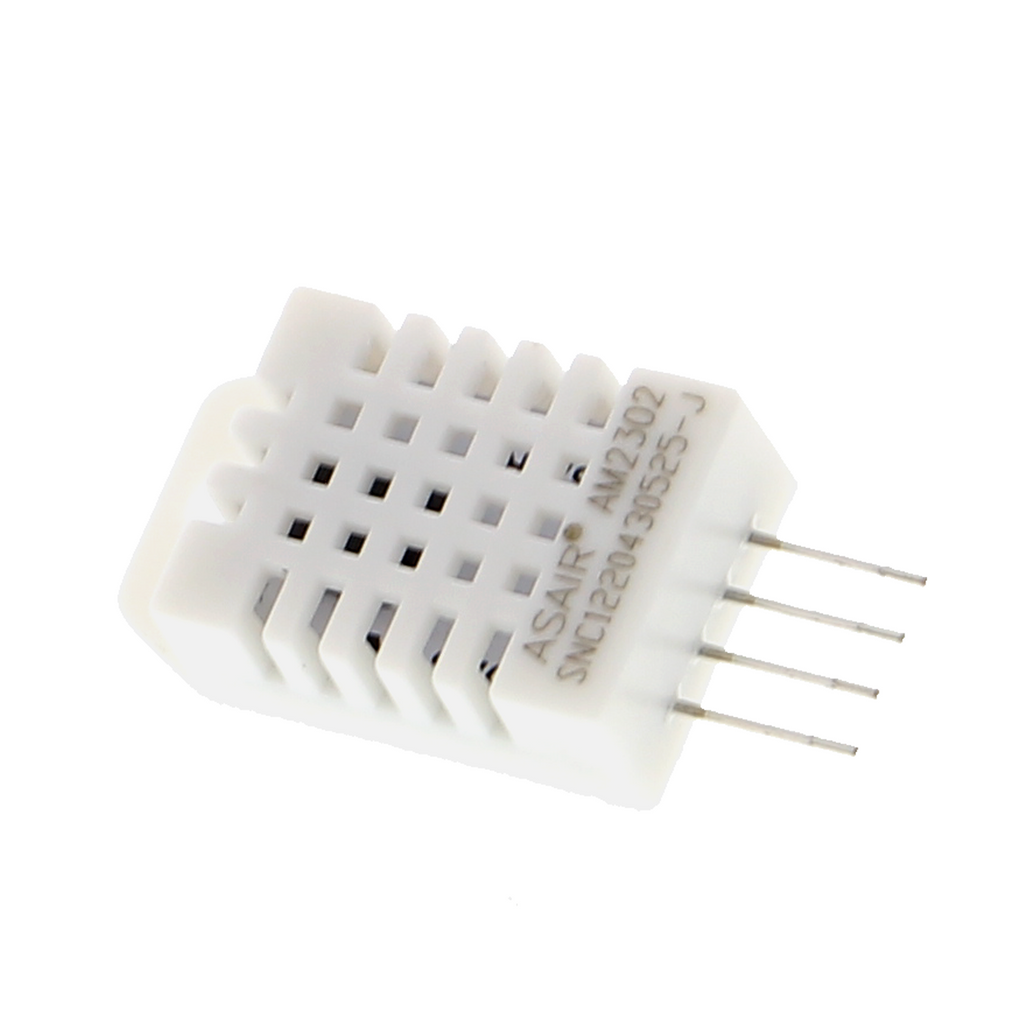

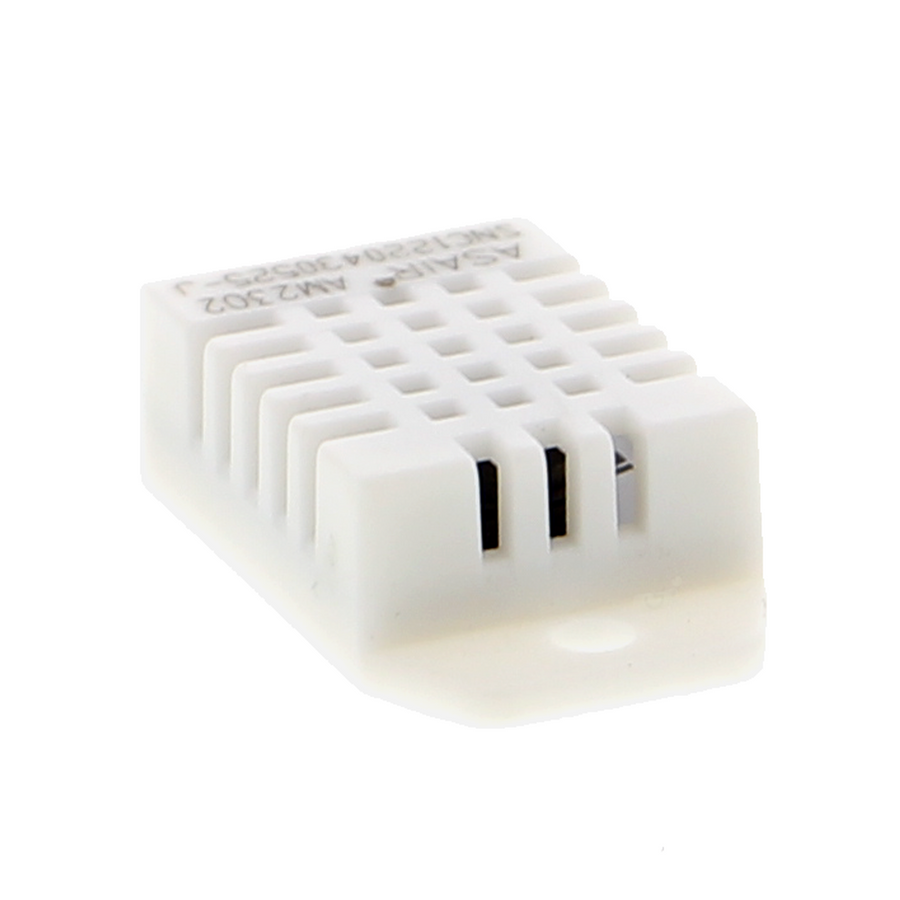

Capteur de température et d'humidité DHT22 (sans carte d'extension)

Présentation du produit

• Capteur combiné numérique pour la température et l'humidité relative de l'air
• Capteur nu sans circuit imprimé support, quatre broches de connexion alignées
• Interface numérique propriétaire à un fil, non compatible avec le bus Dallas ni avec I²C
• Une résistance pull-up externe est nécessaire
• Tension de fonctionnement de 3,3 à 5,5 V
• Plage de mesure de la température de −40 à 80 °C, humidité de l'air de 0 à 99,9 % RH

Description du produit

Ce capteur combiné mesure simultanément la température et l'humidité relative de l'air à l'aide d'un élément capacitif de mesure de l'humidité et d'une thermistance. Les valeurs mesurées sont traitées numériquement et transmises via une interface à un fil, ce qui évite d'avoir recours à un convertisseur analogique-numérique.

La communication utilise un protocole propriétaire qui n'est pas compatible avec le standard Dallas. Le microcontrôleur met brièvement la ligne de données au niveau bas, après quoi le capteur renvoie un paquet de données contenant les valeurs d'humidité et de température ainsi qu'une somme de contrôle.

Comme le capteur est livré sans circuit imprimé support, la résistance pull-up généralement présente sur les modules breakout fait défaut. Une résistance pull-up externe doit être ajoutée entre la ligne de données et la tension d'alimentation. Seules trois des quatre broches de connexion sont utilisées : tension d'alimentation, masse et ligne de données.

Ce capteur est utilisé dans les stations météorologiques, pour la surveillance du climat intérieur ou dans les enregistreurs de données, lorsque la température et l'humidité de l'air doivent être relevées simultanément. Sa tension de fonctionnement de 3,3 à 5,5 V le rend compatible avec différentes plateformes à microcontrôleur. Les bibliothèques destinées aux environnements de développement courants prennent en charge le protocole à un fil ; selon la carte utilisée, de légères adaptations de la commande peuvent être nécessaires.

Consignes de sécurité

Une résistance pull-up externe sur la ligne de données est nécessaire pour garantir un fonctionnement fiable. Le capteur est exclusivement destiné à la réalisation de prototypes ainsi qu'à des fins de test et de développement et ne convient pas à une installation dans le circuit électrique domestique.

Contenu de la livraison

• 1x capteur de température et d'humidité DHT22 (sans breakout board)
