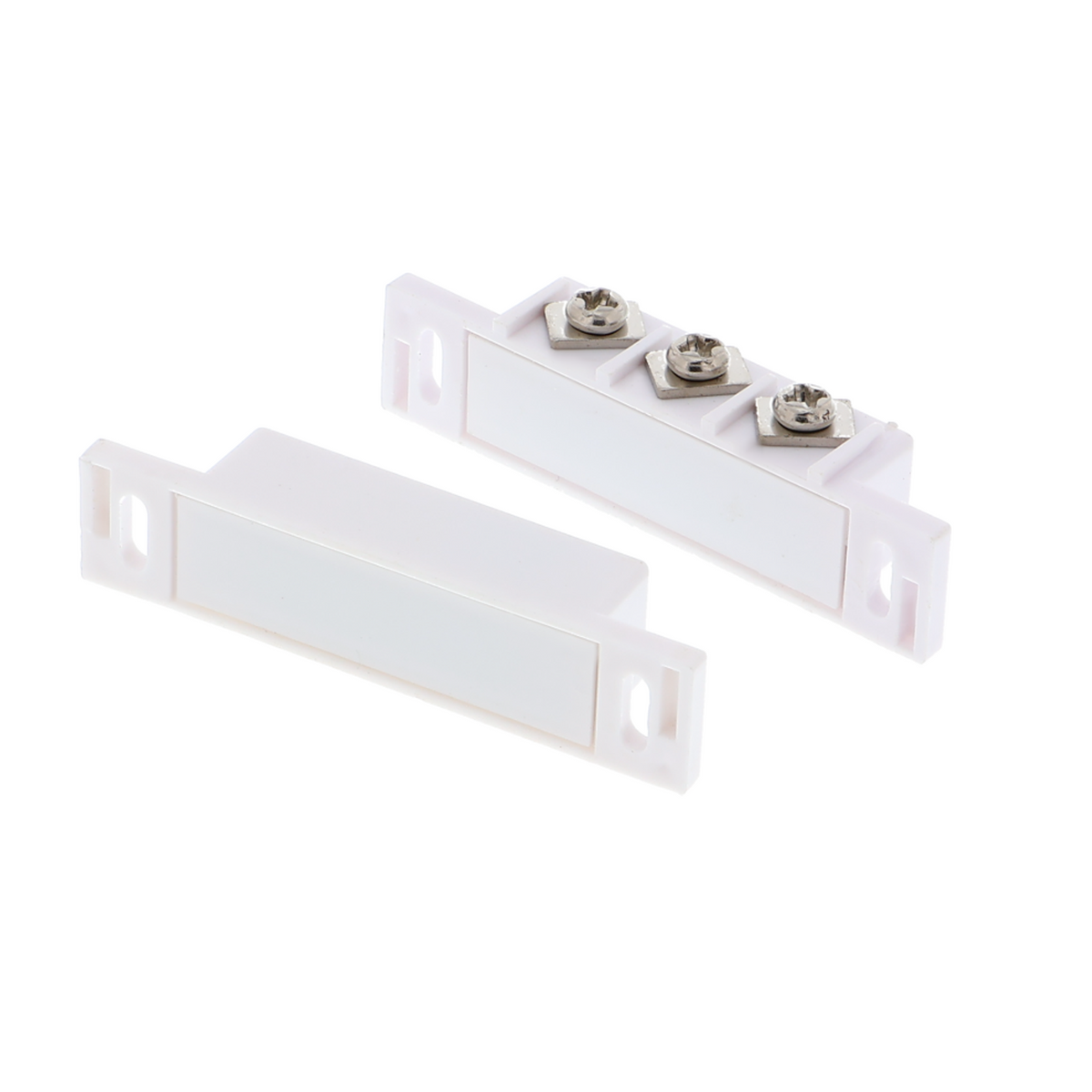

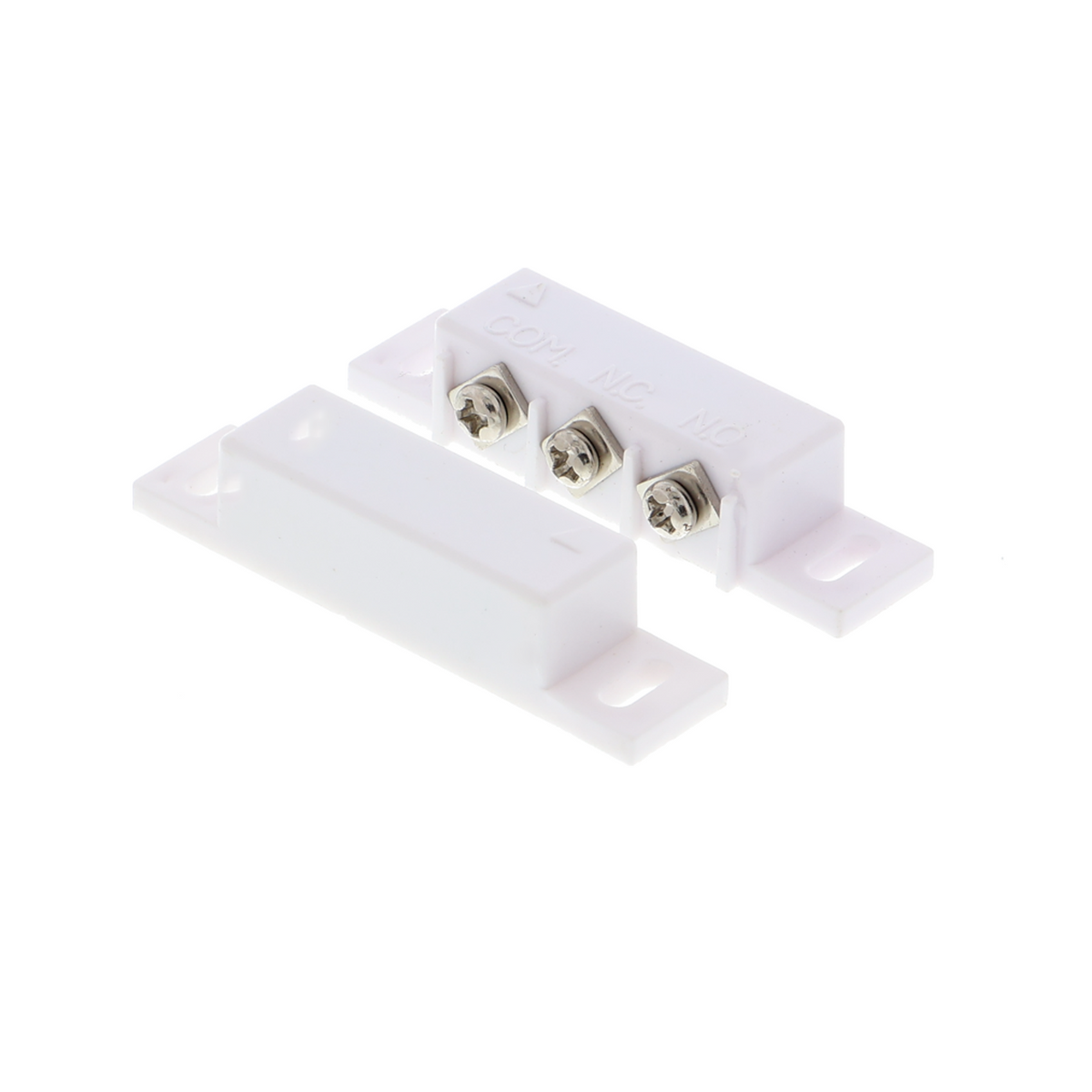

Capteur de porte à contact Reed, interrupteur de porte magnétique MC-31B NO / NC

Vue d’ensemble du produit

• Interrupteur magnétique avec contact Reed pour détecter l’ouverture des portes
• Contact normalement ouvert, se ferme à proximité d’un aimant
• Tension de fonctionnement jusqu’à 24 V
• Puissance de commutation max. 10 W
• Boîtier pour montage en surface, conception compacte

Description du produit

Un capteur de porte à contact Reed détecte si une porte est ouverte ou fermée. Un aimant fixé sur le cadre de la porte actionne une paire de contacts sensibles au magnétisme, sans frottement mécanique. Ce principe permet une commutation fiable et sans entretien pendant des années, sans usure.

Le capteur convient aux circuits d’alarme, aux applications domotiques et aux tâches de commande. Dans un site de production, une porte d’entrepôt ouverte pourrait déclencher une notification par e-mail via le capteur ; dans un logement privé, il peut signaler l’ouverture de fenêtres ou de portes à un système d’automatisation local. Le contact commute des charges jusqu’à 10 W, ce qui permet également de commander directement de faibles voyants ou des avertisseurs piézoélectriques.

Pour une utilisation avec des cartes à microcontrôleur de 5 V ou 3,3 V, une source d’alimentation externe jusqu’à 24 V est nécessaire, car le capteur lui-même n’est pas commandé logiquement. Les deux moitiés du capteur, l’aimant et le module à contact Reed, doivent être alignées mécaniquement de manière à ce que l’aimant déclenche le contact de façon fiable ; cela nécessite un montage soigneux.

Consigne de sécurité

Ce capteur est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement, et ne convient pas à une installation dans le circuit électrique domestique. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés. En cas de doute, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x capteur de porte à interrupteur magnétique MC-31B NO / NC, interrupteur et aimant inclus
