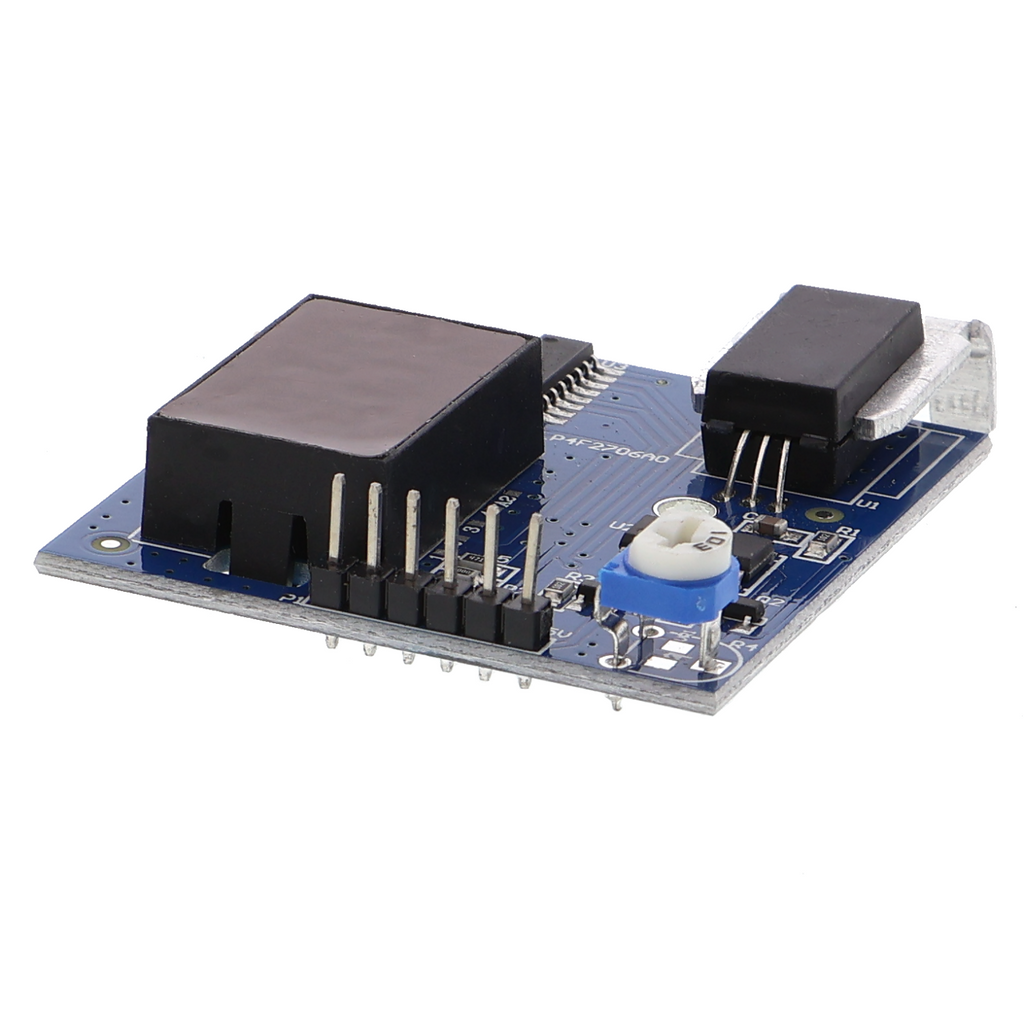

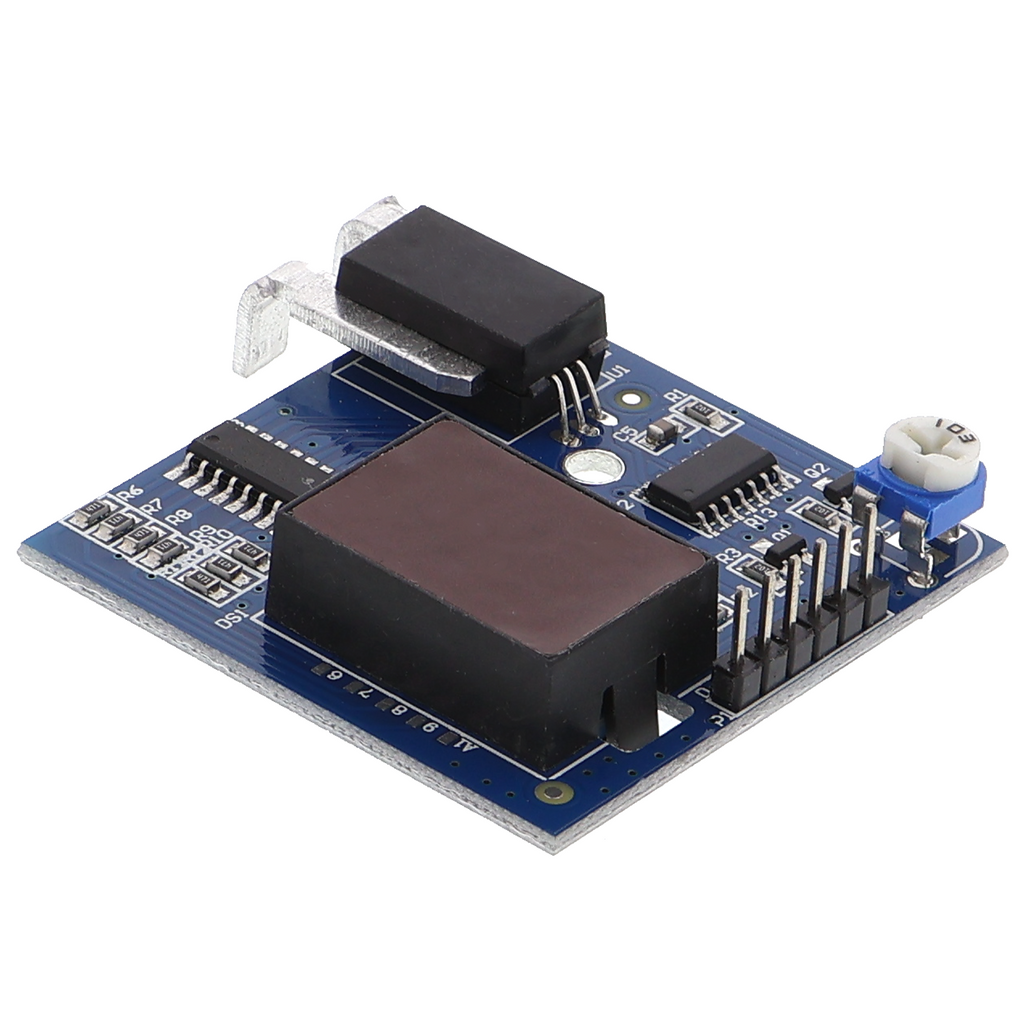

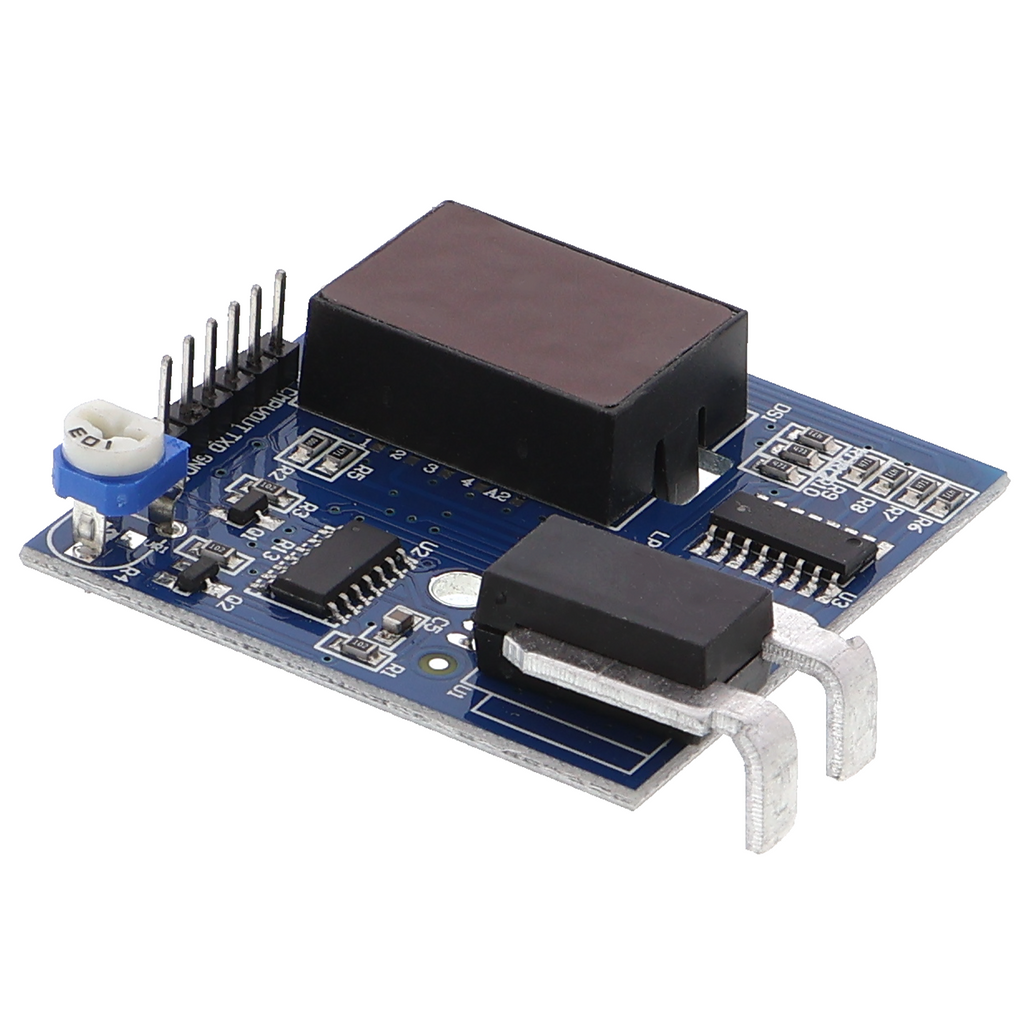

Capteur de courant 0 - 30A avec moniteur intégré et fonction d’alarme

Présentation du produit

• Capteur de courant avec plage de mesure jusqu’à 30 A
• Élément de mesure bidirectionnel pour courant continu et alternatif
• Résolution de 0,1 A, précision de ±1,5 %
• Sortie analogique de 0 à 5 V pour l’acquisition de données externe
• L’écran intégré affiche l’intensité et la puissance en temps réel
• Montage enfichable sur rail DIN standard ou câblage direct
• Aucun appareil de mesure externe requis

Description du produit

Un capteur de courant jusqu’à 30 A avec écran de mesure intégré surveille les flux de courant dans les circuits et les installations. Il distingue les courants de charge et de décharge, mesure donc de manière bidirectionnelle, et détecte aussi bien le courant continu que le courant alternatif de manière fiable.

Le module de mesure est installé avec isolation galvanique dans la ligne électrique et détecte le flux de courant sans contact. La résolution de 0,1 A permet une observation plus précise des petits consommateurs, tandis que la précision de ±1,5 % convient aux applications courantes. L’écran intégré affiche directement l’intensité et la puissance instantanée, sans nécessiter d’instruments de mesure externes.

La sortie analogique (de 0 à 5 V) peut être utilisée simultanément et raccordée, par exemple, à des cartes à microcontrôleur ou à des enregistreurs de données. Le module sert ainsi à la fois d’instrument de mesure autonome et de composant dans des systèmes d’automatisation ou de surveillance. Les applications typiques comprennent le contrôle des processus de charge et de décharge des batteries, la mesure du courant dans les installations solaires, la surveillance des sorties d’alimentations de laboratoire et le diagnostic des défauts en cas de suspicion de court-circuit dans des circuits câblés.

La plage de tension d’alimentation s’étend de 4,5 à 30 V, ce qui permet un raccordement à des appareils de laboratoire, des systèmes à batteries et des sources d’énergie renouvelable. Il convient de noter qu’une tension d’alimentation est nécessaire et que les circuits à mesurer doivent être conçus pour un courant maximal de 30 A.

Consigne de sécurité

Ce module ne doit pas être installé dans le circuit électrique domestique (230 V / 400 V). Il est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés ; en cas de doute concernant le câblage ou l’alimentation corrects, il convient de consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* capteur d’intensité de 0 à 30 A avec moniteur intégré et fonction d’alarme
