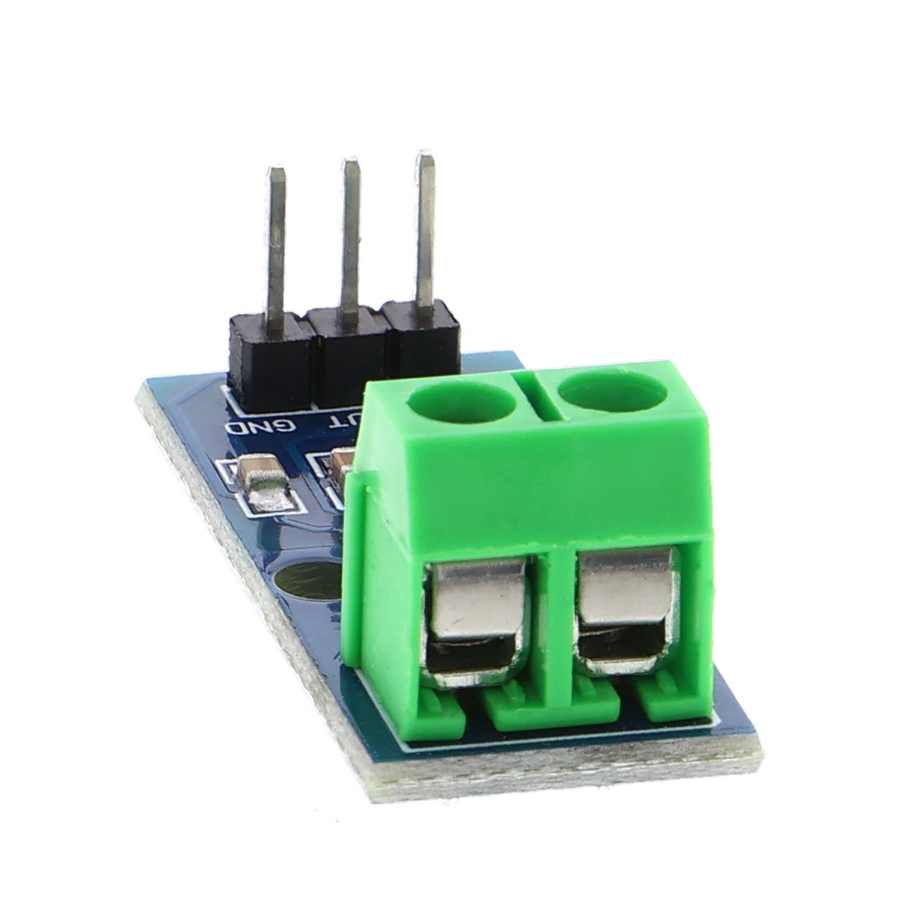

ACS712 - capteur d’intensité du courant, 30A

Présentation du produit

• Capteur de courant à effet Hall pour courant alternatif et continu jusqu’à 30 A
• Plage de mesure de -30 A à +30 A, tension de sortie de 66 mV par ampère
• Alimentation 5 V, tension au repos de 2,5 V, sortie analogique
• Connexion de commande via une barrette à broches de 3 broches, connexion de puissance via un bornier à vis
• Isolation galvanique entre le circuit de mesure et l’électronique d’évaluation
• Convient aux cartes à microcontrôleur dotées d’une entrée analogique

Description du produit

Ce capteur de courant utilise l’effet Hall pour détecter sans contact les courants alternatifs et continus. Le courant mesuré traverse une piste conductrice intégrée au capteur, y génère un champ magnétique et est converti en une tension de sortie proportionnelle. L’isolation galvanique entre le circuit de mesure et l’électronique d’évaluation permet d’effectuer des mesures en toute sécurité, sans connexion électrique avec la charge.

En l’absence de courant, la sortie délivre 2,5 V (avec une alimentation de 5 V). Pour chaque ampère traversant le module, la tension varie de 66 mV, vers le haut ou vers le bas selon le sens du courant. Cette variation permet de calculer l’intensité du courant à l’aide d’un convertisseur analogique-numérique intégré au microcontrôleur.

Lors de la commande d’un moteur, le capteur indique immédiatement le courant consommé par celui-ci, ce qui peut être utilisé pour la surveillance des surcharges ou une régulation adaptative. Il permet également de détecter les courants de défaut afin de déclencher des circuits de protection.

Le module se raccorde à la carte de commande באמצעות une barrette à broches de 3 broches. Le circuit dont le courant doit être mesuré est raccordé en série via le bornier à vis à 2 pôles. Un microcontrôleur doté d’une entrée analogique est nécessaire pour évaluer les variations de tension.

Consigne de sécurité

Le module n’est pas destiné à être raccordé à l’installation électrique domestique. Il sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité d’une installation électrique sont réservés aux électriciens qualifiés ; en cas de doute, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x ACS712 - capteur d’intensité, 30A
