Capteur à ultrasons RCW-0001, version 5V

Présentation du produit

• Capteur à ultrasons pour mesurer des distances de 2 cm à 4 m
• Tension de fonctionnement de 5 V, compatible directement avec les cartes microcontrôleur standard
• Sortie numérique avec codage de la largeur d’impulsion (PWM)
• Précision de mesure de ±3 cm dans la plage optimale

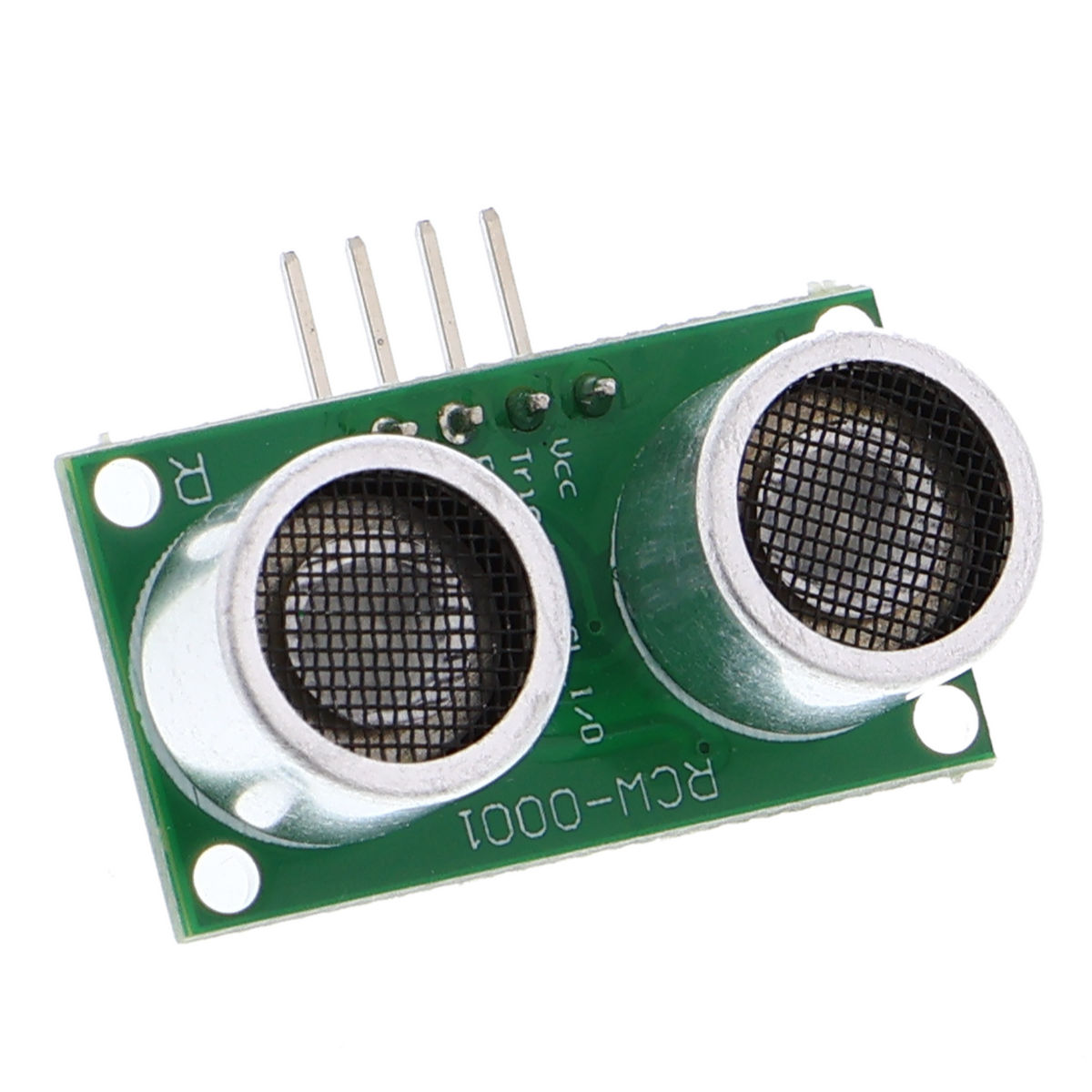

• Format compact avec deux transducteurs disposés côte à côte

Description du produit

Le capteur à ultrasons mesure les distances en calculant le temps de propagation d’impulsions sonores. Il convient aux prototypes et aux projets de développement nécessitant des mesures de distance sans contact. La tension de fonctionnement de 5 V permet de le connecter directement aux cartes microcontrôleur courantes, sans convertisseur de niveau.

L’appareil émet des impulsions ultrasonores et évalue le temps de propagation jusqu’à la réflexion. Dans la plage de mesure de 2 cm à 4 m, le capteur atteint une précision d’environ ±3 cm, ce qui le rend pratique pour la surveillance d’espaces, la détection d’obstacles et la mesure de niveau. Au-delà de 4 m, la fiabilité diminue sensiblement.

La sortie numérique PWM permet de connecter facilement le capteur à un microcontrôleur sans amplificateur supplémentaire. Les domaines d’utilisation typiques sont les modèles de véhicules autonomes pour éviter les obstacles, les ouvre-portes avec détection de distance ainsi que les systèmes de gestion d’entrepôt avec contrôle automatisé des stocks. Lors de la mesure de surfaces absorbant très bien les sons, comme la mousse ou les textiles, la portée diminue considérablement.

Seule une alimentation de 5 V est nécessaire pour le fonctionnement. L’interprétation du signal PWM s’effectue dans le firmware du microcontrôleur ; celui-ci doit donc disposer d’interruptions ou de modules de temporisation permettant de mesurer la durée des impulsions.

Consigne de sécurité

Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement, et ne doit pas être intégré au circuit électrique domestique. Les travaux sur ou à proximité d’une installation électrique doivent être réalisés par des électriciens qualifiés ; en cas de doute concernant la mise en service, il convient de faire appel à un électricien qualifié.

Contenu de la livraison

• 1x capteur à ultrasons RCW-0001, 5V
