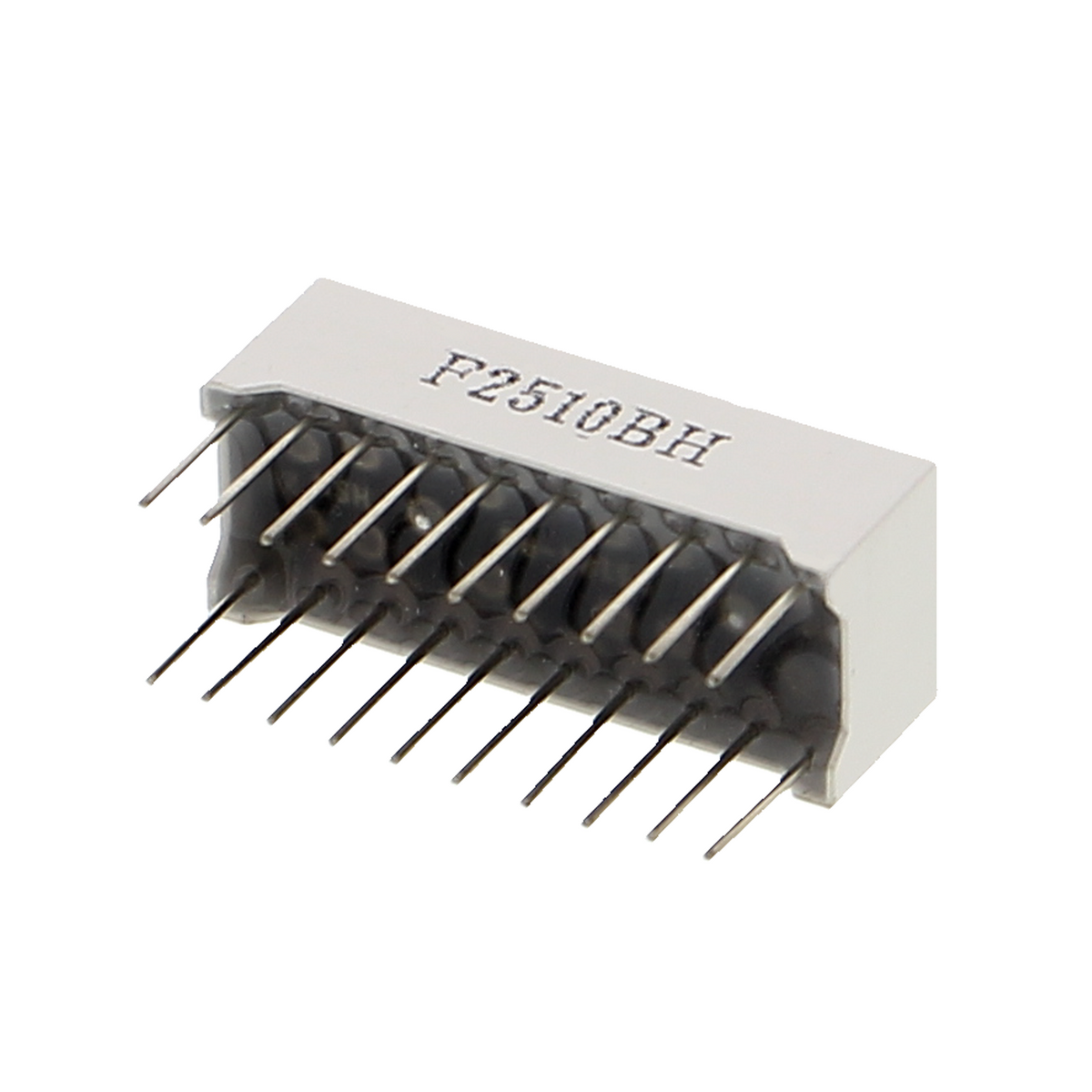

Barre de LED / bargraphe à LED avec 10 segments 10x rouges

Présentation du produit

• Bargraphe à LED à dix segments pour l'affichage visuel de niveaux
• Chaque segment peut être commandé individuellement
• LED rouges
• Nécessite au maximum 200 mA lorsque tous les segments sont allumés
• Conception compacte pour une intégration en façade

Description du produit

Un bargraphe à LED à dix segments permet d'afficher visuellement des niveaux, des valeurs mesurées ou des états. Chaque segment peut être activé individuellement, ce qui permet de représenter de manière flexible de un à dix segments allumés. Les domaines d'utilisation typiques sont l'affichage du niveau de charge d'une batterie, les vumètres audio, les valeurs mesurées par des capteurs ou les états de fonctionnement de machines.

Pour être commandé, le bargraphe nécessite au maximum 200 mA lorsque tous les segments sont allumés. Les différents segments peuvent être commandés via les sorties numériques d'une carte à microcontrôleur ou via des circuits intégrés de commande de LED spécialisés, dont les sorties doivent fournir l'intensité requise. La connexion directe aux broches d'un microcontrôleur n'est généralement pratique que pour quelques segments ; à partir de quatre ou cinq segments allumés, une source de courant externe devrait être prévue.

Le bargraphe est utilisé dans les indicateurs de puissance audio, où il visualise le niveau de sortie sur plusieurs paliers de décibels, ainsi que pour la surveillance de la batterie d'appareils portables ou l'affichage des valeurs de capteurs lors de mesures environnementales. Le module convient également à la représentation des franchissements de seuils, par exemple lors du dépassement d'une valeur limite de pression ou de température.

Une alimentation séparée, capable de fournir le courant requis, est nécessaire pour le fonctionnement. Les LED rouges présentent une tension directe d'environ 2 V ; une tension d'alimentation à partir de 3 V convient donc.

Consigne de sécurité

Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu'à des fins de test et de développement, et non à l'intégration dans l'installation électrique domestique. En cas d'alimentation par des blocs d'alimentation, il convient de vérifier que ceux-ci sont conçus pour un fonctionnement continu avec la consommation de courant requise. Pour toute question concernant l'intégration sûre dans votre projet, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x barre LED / rangée de LED / bargraphe à LED à 10 segments 10x rouge
