Exercice de soudage : régulateur de tension AC 5 - 12 V vers DC 5V / 12V, sortie à 2 canaux (LM7805 + L7905)

Présentation du produit

• Transformateur et redresseur réunis dans un seul appareil, convertit la tension secteur en tension continue stabilisée
• Sélecteur de sortie pour 5 V ou 12 V CC
• Régulateur intégré avec stabilisation de la tension
• Conçu pour les montages électroniques et les équipements de laboratoire
• Format compact avec connecteur prêt à l'emploi

Description du produit

Un régulateur de tension comme celui-ci convertit le courant secteur en tension continue stabilisée et sert à réaliser des prototypes électroniques ainsi qu'à des fins de test et d'apprentissage. L'appareil associe dans un même boîtier un transformateur pour l'adaptation de la tension, un redresseur et un régulateur. Le sélecteur permet de choisir une tension de sortie de 5 V ou 12 V, selon les besoins du circuit connecté.

La tension de sortie stabilisée contribue à protéger les composants électroniques sensibles contre les variations de tension. Cela est particulièrement important lors de la réalisation de circuits avec des microcontrôleurs, des capteurs ou des modules d'extension, pour lesquels une tension d'alimentation constante garantit le bon fonctionnement.

L'appareil est utilisé pour réaliser des alimentations destinées aux montages de laboratoire et de développement, pour mettre en service des circuits électroniques expérimentaux ainsi que pour alimenter de petits consommateurs tels que des afficheurs à LED ou des modules relais. Les deux niveaux de tension permettent d'alimenter un grand nombre de modules différents.

Le raccordement au circuit électrique domestique doit être effectué par un électricien qualifié si l'appareil doit être installé de manière fixe. La consommation du circuit ne doit pas dépasser les limites spécifiées pour le régulateur afin d'éviter toute surcharge.

Consigne de sécurité

L'appareil est exclusivement destiné à la réalisation de prototypes ainsi qu'aux tests et au développement, et ne convient pas à une installation dans le circuit électrique domestique. Les travaux sur ou à proximité de l'installation électrique sont réservés aux électriciens qualifiés. En cas de doute concernant la mise en service en toute sécurité, il convient de consulter un électricien qualifié avant le raccordement.

Contenu de la livraison

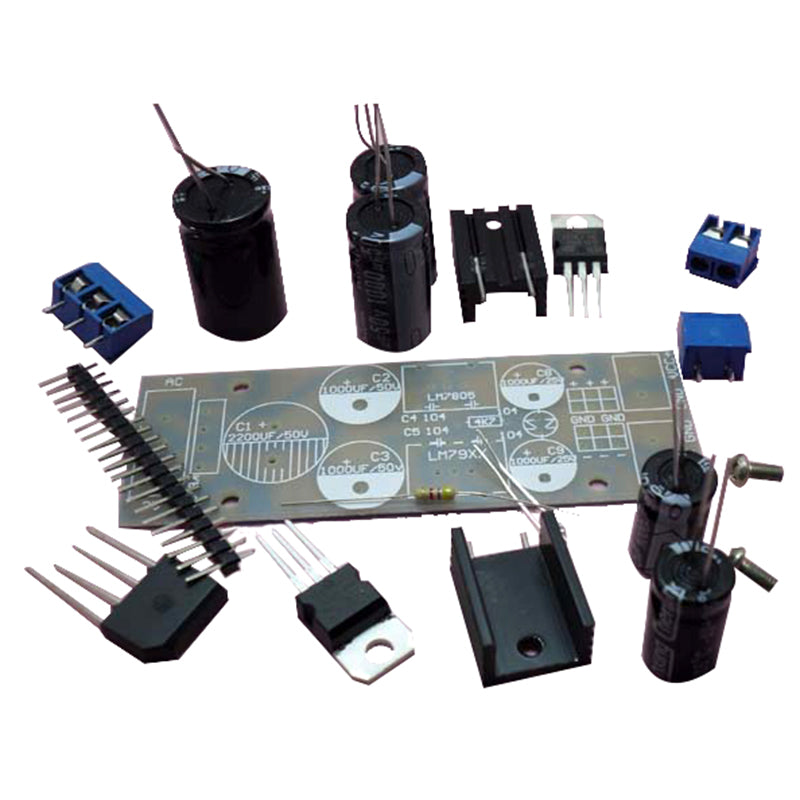

• 1x circuit imprimé
• 2x KF301-2P
• 1x KF301-3P
• 1x KB307
• 1x condensateur 2200UF50V
• 2x condensateur 1000UF50V
• 2x condensateur 1000UF25V
• 4x condensateurs céramiques 104
• 1x demi-broche de connecteur
• 1x LED 3MM
• 1x résistance 4,7K
• 2x vis M3 * 6
• 2x petit dissipateur thermique
• 1x LM7812
• 1x LM7912
