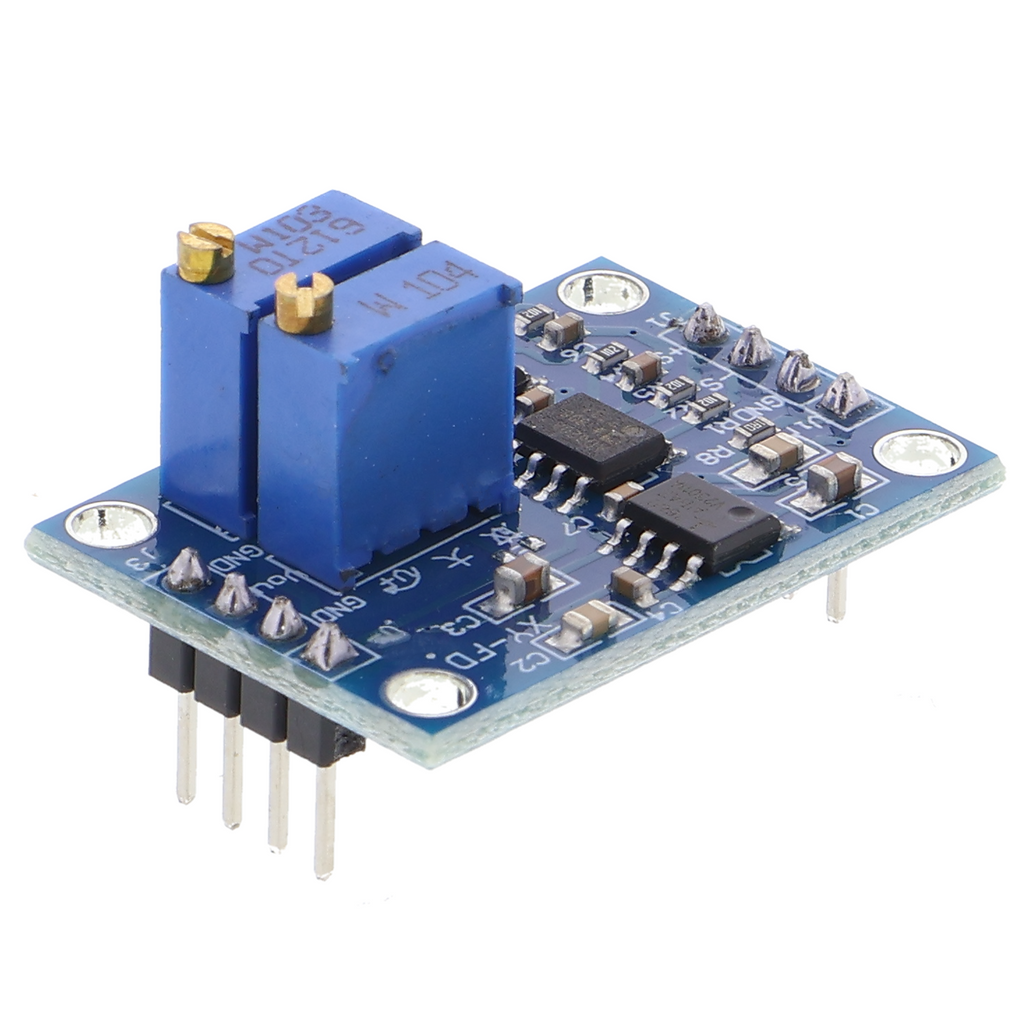

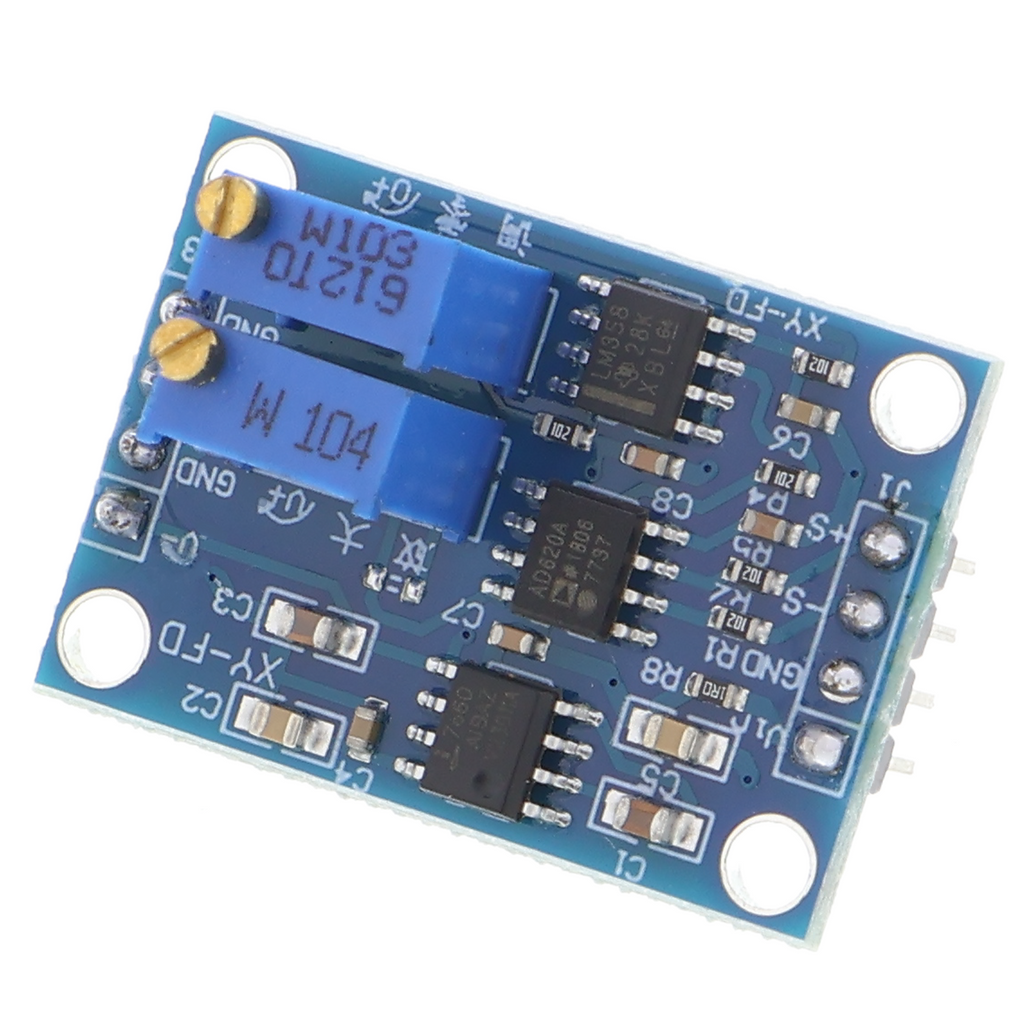

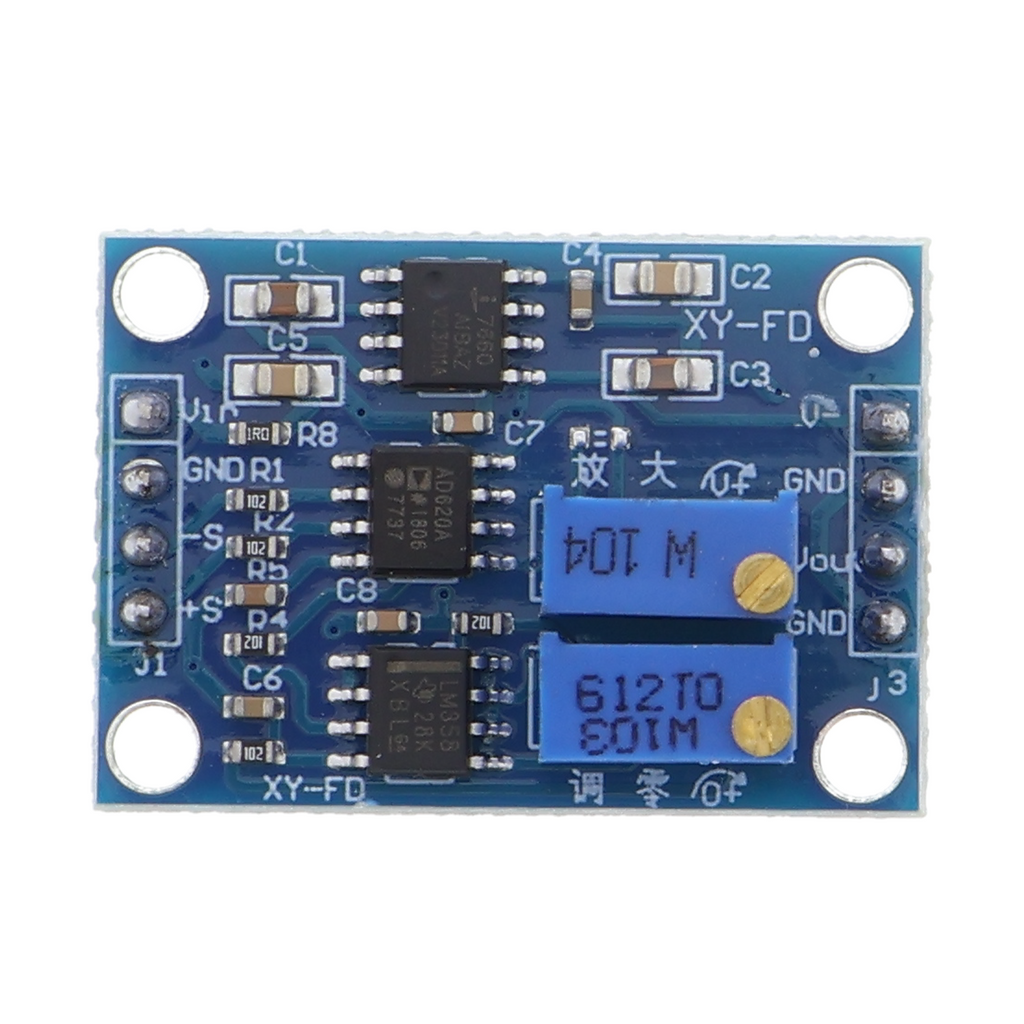

Amplificateur de tension millivolt AD620

Vue d’ensemble du produit

• Amplificateur d’instrumentation pour les faibles tensions de l’ordre du millivolt
• Plage de tension d’entrée de ±20 mV à ±500 mV
• Gain intégré de 100 V/V, ajustable à l’aide de résistances externes
• Boîtier DIP à 8 broches pour platines à pastilles et breadboards
• Alimentation ±5 V à ±15 V ou asymétrique de +5 V à +30 V
• Faible tension d’offset de 0,5 mV typique

Description du produit

Un amplificateur d’instrumentation comme celui-ci fonctionne selon le principe de l’amplification de tension à haute impédance avec réglage intégré. Le gain intégré de 100 V/V peut être ajusté avec précision en choisissant une résistance externe entre deux broches, afin d’adapter la sensibilité à la tâche de mesure concernée. Pour mesurer précisément les signaux faibles de capteurs, il offre une solution pratique sans circuit complexe.

Grâce à sa faible tension d’offset, il est possible de connecter directement des capteurs tels que des jauges de contrainte, des capteurs de force ou de pression, sans générer d’importants écarts de fond. La haute impédance d’entrée signifie que la source du signal est à peine sollicitée. L’alimentation peut être symétrique ou asymétrique, ce qui offre une grande flexibilité lors de la conception du circuit imprimé.

Les applications typiques vont des appareils simples d’acquisition de données de mesure aux systèmes de capteurs intégrés dans des montages de laboratoire. Une jauge de contrainte sous charge fournit par exemple environ 10 mV ; l’amplificateur délivre alors 1 V, que tout convertisseur analogique-numérique standard peut mesurer facilement. Les montages en pont équipés de capteurs de pesage ou d’accéléromètres bénéficient eux aussi de cette amplification précise.

Pour son fonctionnement, une alimentation au choix est nécessaire, par exemple via un banc d’essai ou une alimentation de laboratoire réglable. En tant que composant DIP à 8 broches, il s’insère directement dans des breadboards ou des platines à pastilles. Le gain doit être réglé en fonction de l’application à l’aide d’une résistance externe.

Consigne de sécurité

Ce module fonctionne uniquement avec des signaux faibles jusqu’à ±500 mV maximum et n’est pas prévu pour être alimenté par le secteur. Il sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés ; en cas de doute concernant l’alimentation ou le raccordement des capteurs, il convient de consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x amplificateur de tension millivolt AD620
