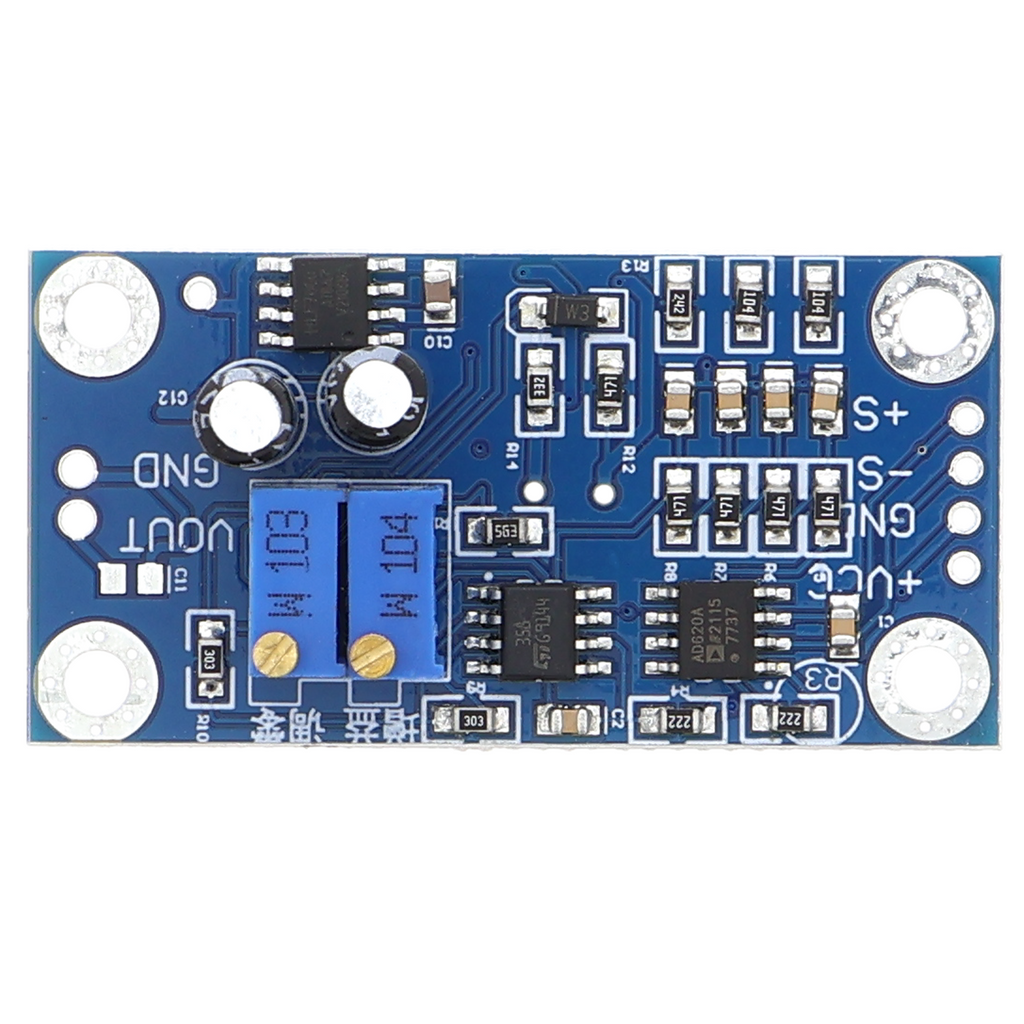

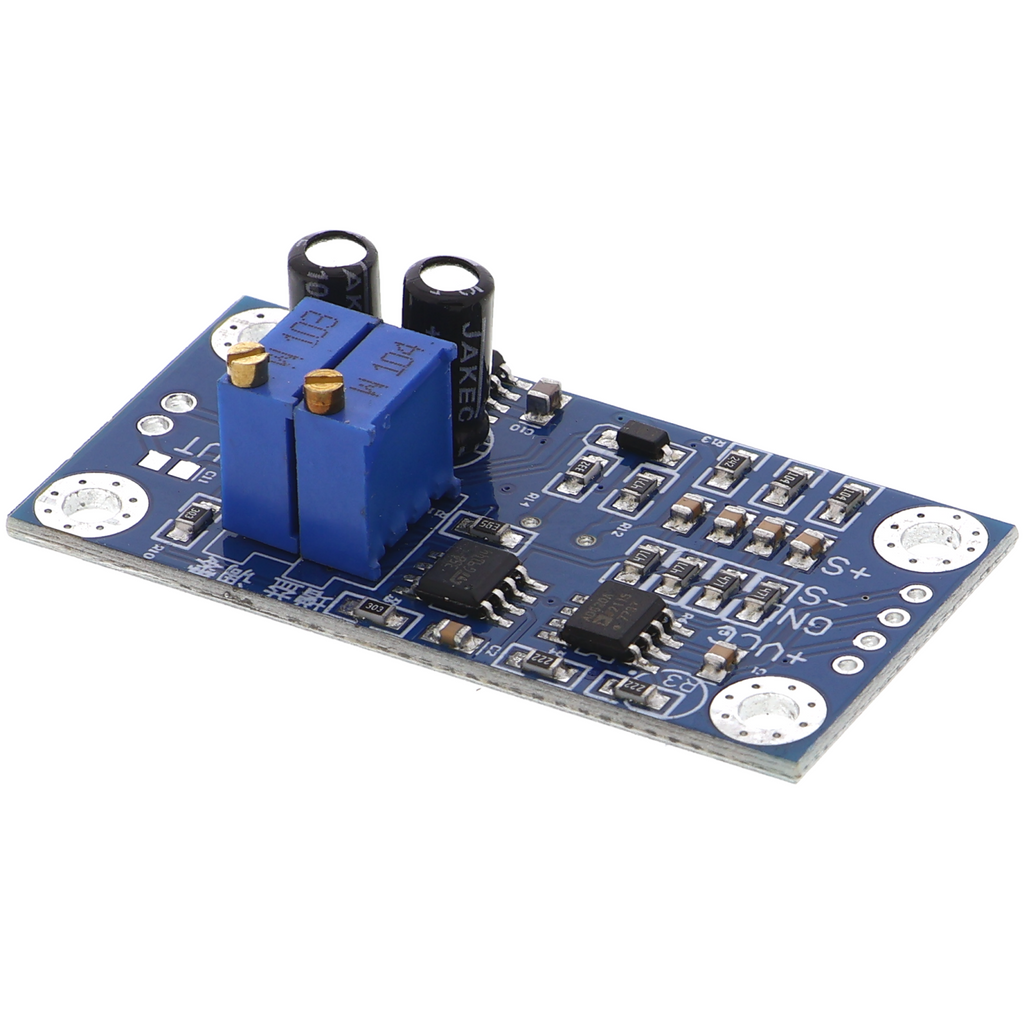

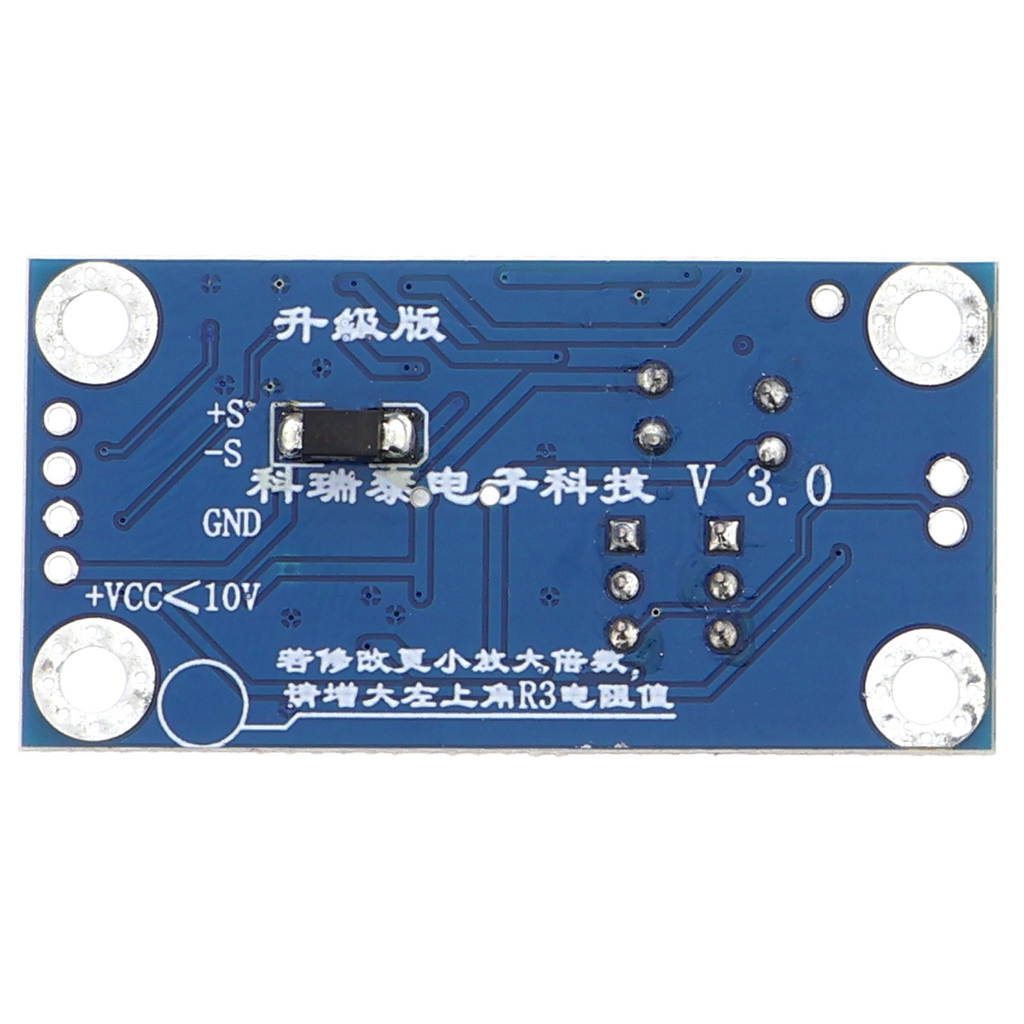

Amplificateur de tension / amplificateur d’instrumentation de signal AD620

Présentation du produit

• Amplificateur opérationnel pour les faibles tensions de l’ordre du millivolt
• Facteur d’amplification réglable entre 1 et 10000
• Courant d’entrée très faible pour les capteurs à haute impédance
• Boîtier DIP à 8 broches, utilisable directement sur une breadboard ou une platine à pastilles
• Tension d’alimentation de 4,5 à 36 V ou double alimentation ±2,25 à ±18 V
• Tension d’offset d’entrée déjà ajustée en interne

Description du produit

L’amplificateur d’instrumentation AD620 amplifie avec une grande précision les signaux de très faible tension, de l’ordre de quelques millivolts. Son fonctionnement repose sur trois amplificateurs opérationnels montés en cascade, qui fournissent un signal stable et peu bruité tout en supprimant fortement les tensions parasites.

Le gain peut être réglé au moyen d’une résistance externe entre les entrées et s’étend d’une amplification unitaire à une amplification de dix mille fois. Le très faible courant d’entrée le rend idéal pour les capteurs sensibles tels que les jauges de contrainte, les sondes à thermocouple ou les capteurs de pression à haute impédance, car il n’entraîne aucune charge notable.

Le boîtier DIP à 8 broches permet un montage direct sur des breadboards ou des platines à pastilles, sans adaptateur. L’alimentation peut être réalisée soit avec une tension unique comprise entre 4,5 et 36 volts, soit de manière symétrique avec deux tensions opposées jusqu’à ±18 volts par branche. Les applications typiques vont des amplificateurs de mesure en instrumentation aux instruments de mesure portables, en passant par la réalisation de circuits de lecture de cellules de charge au laboratoire.

Pour fonctionner, le circuit intégré lui-même doit être complété par un bloc d’alimentation, une résistance de calibration du gain et un circuit de filtrage pour l’alimentation. La tension de sortie ne doit pas atteindre la zone de saturation de l’amplificateur. Il est donc important de choisir un gain adapté et des tensions d’alimentation suffisamment dimensionnées.

Consigne de sécurité

Le module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux tests et au développement. Il ne doit pas être raccordé directement à la tension secteur. Les travaux sur ou à proximité d’une installation électrique sont réservés aux électriciens qualifiés ; en cas de doute concernant l’intégration sûre dans un circuit existant, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

1x amplificateur de tension / amplificateur d’instrumentation de signaux AD620
