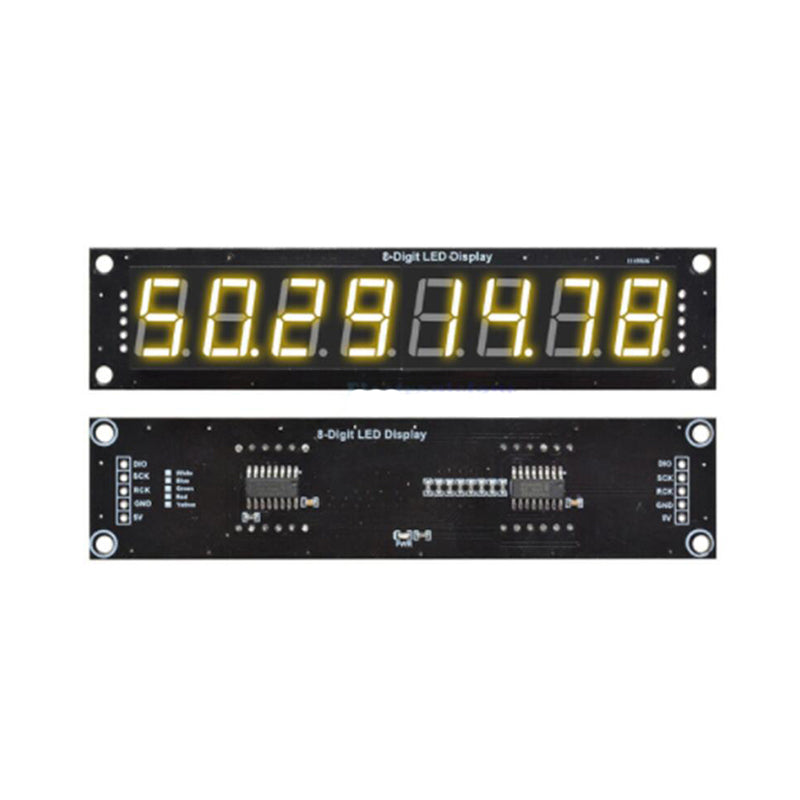

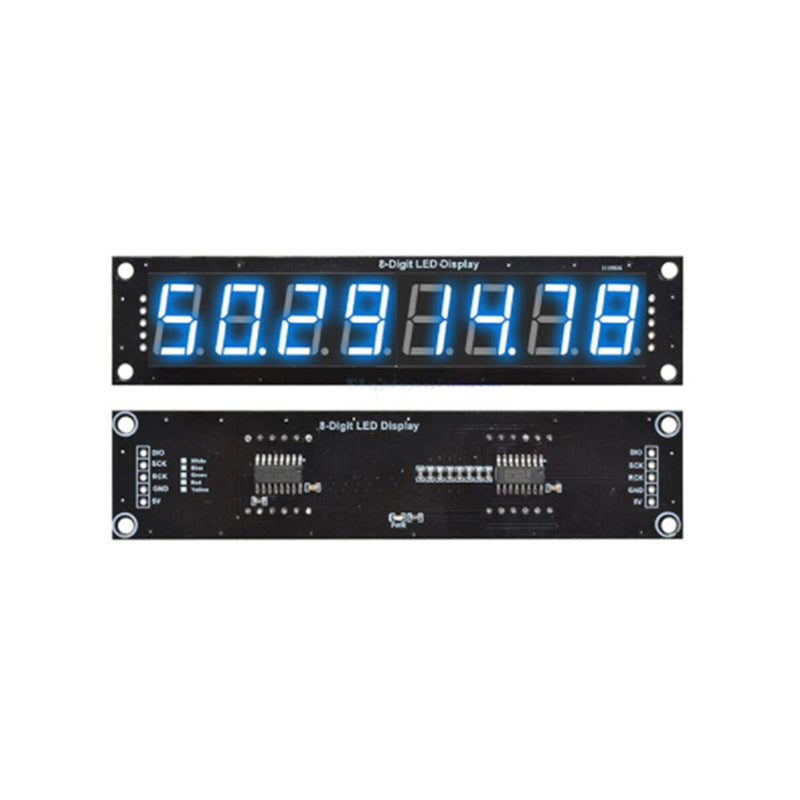

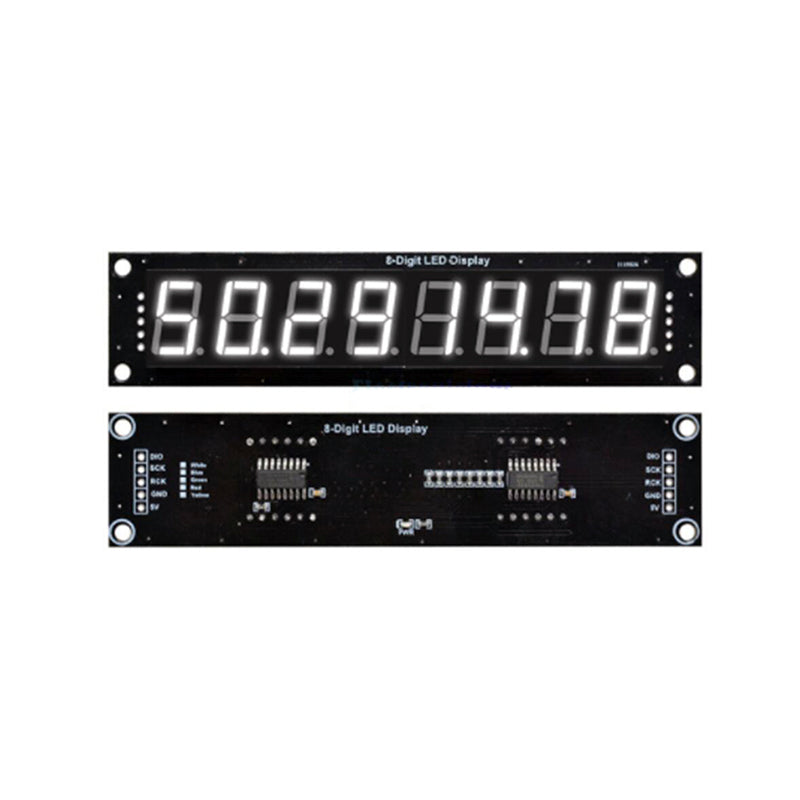

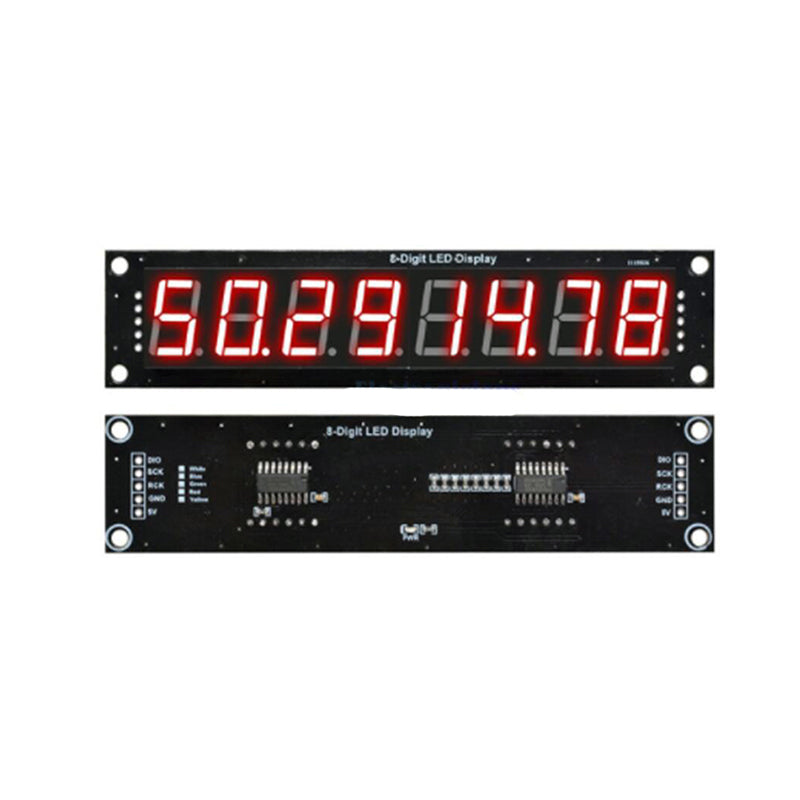

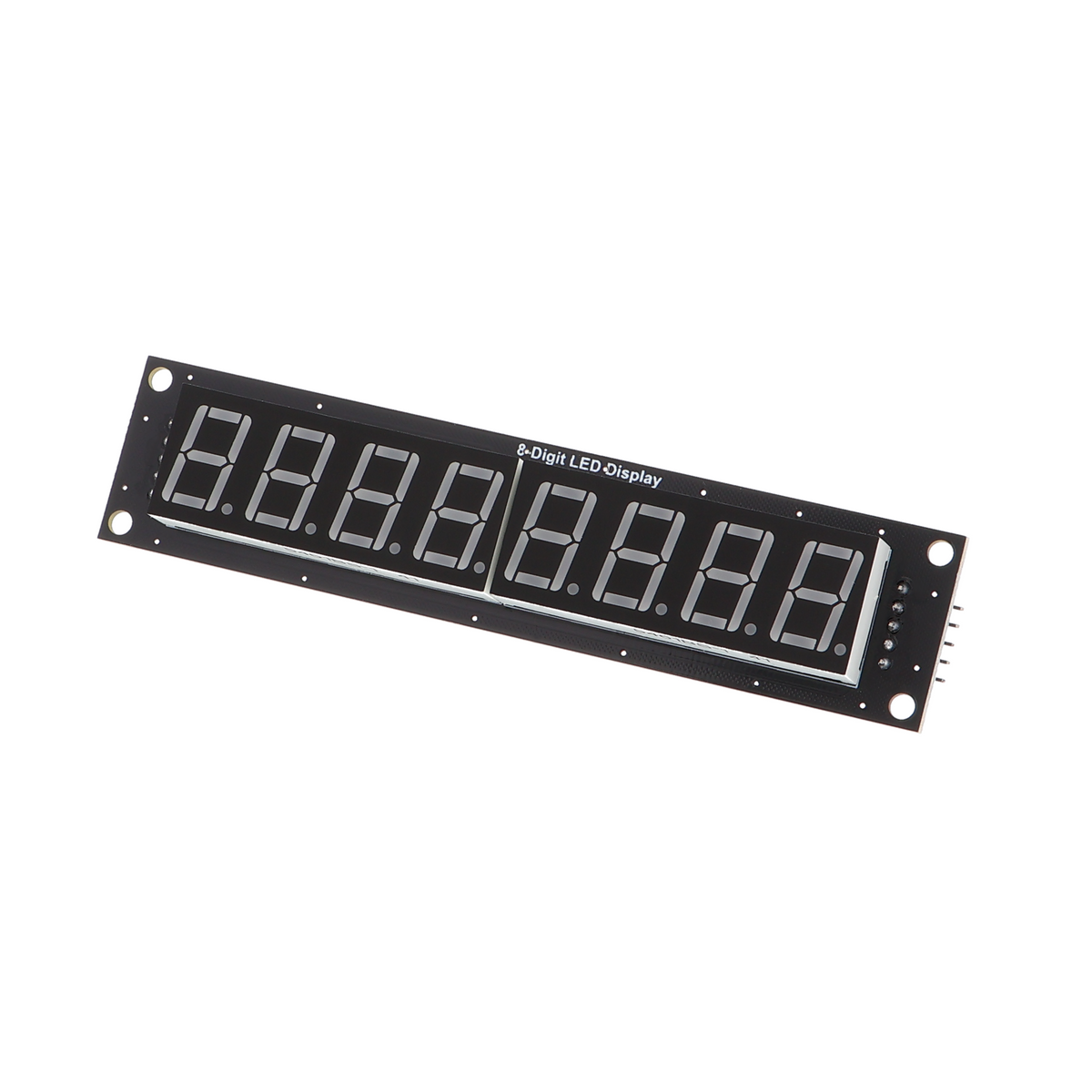

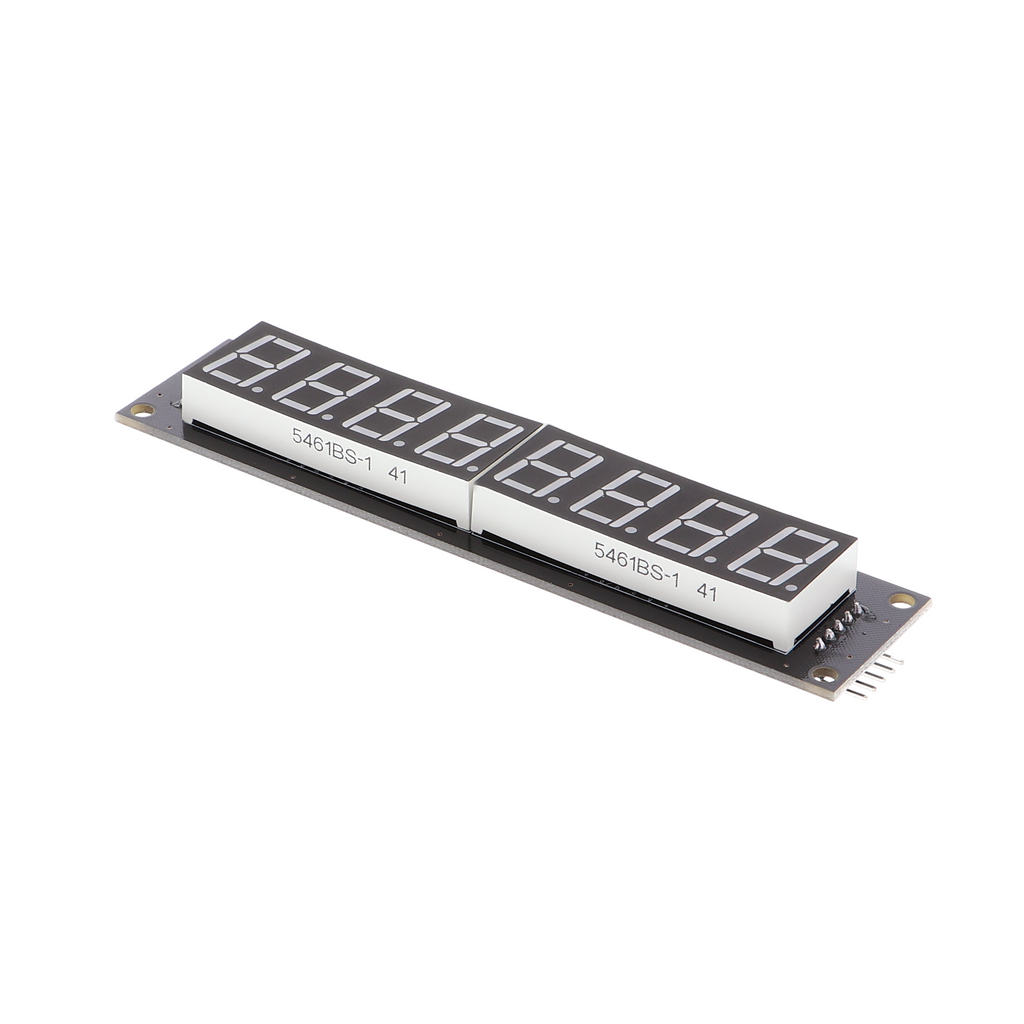

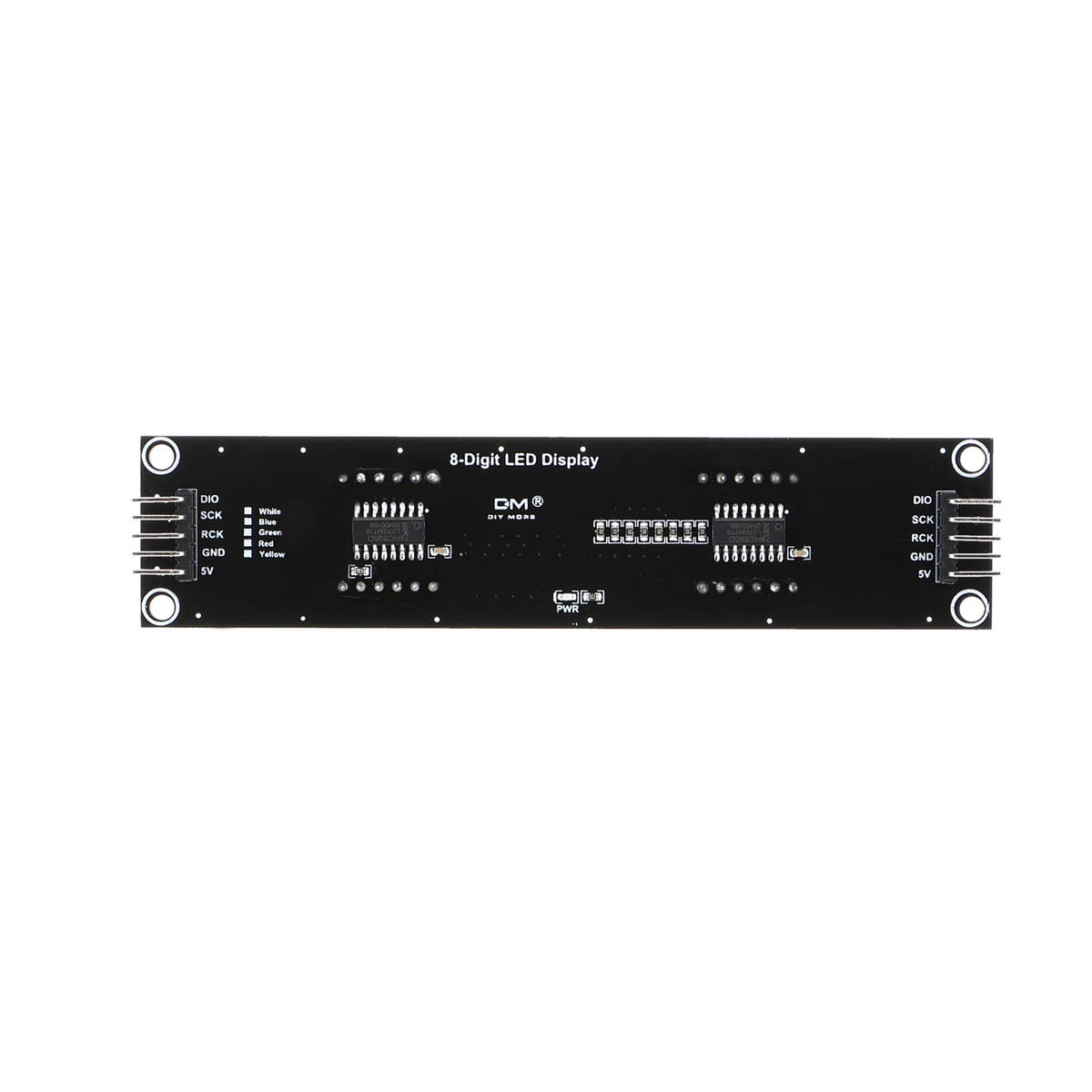

Afficheur à segments LED Master, 8 chiffres, 74HC595, 0,56" - 5 couleurs

Présentation du produit

• Afficheur LED 7 segments à huit chiffres avec commande par registre à décalage
• Commande via un registre à décalage 74HC595 avec seulement trois lignes de commande

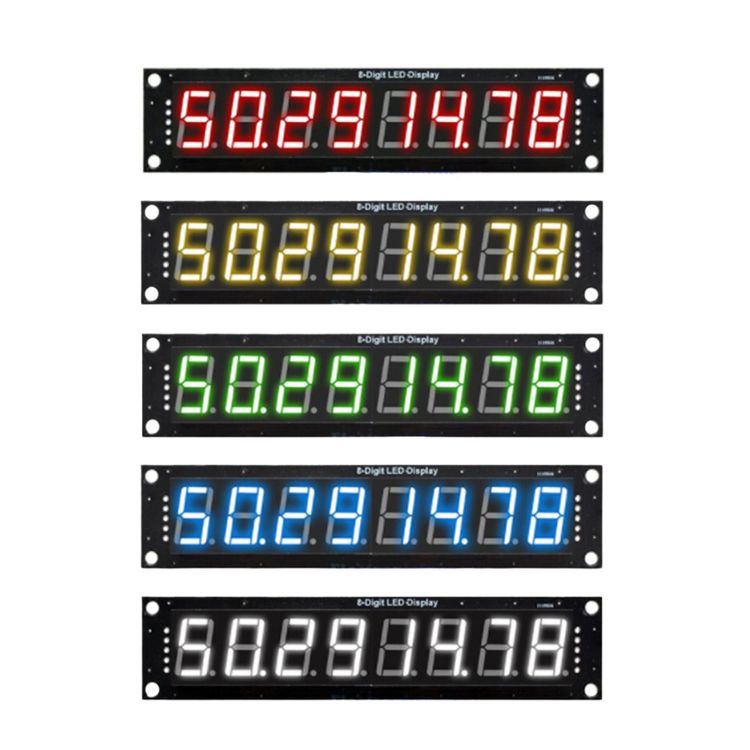

• Disponible en cinq couleurs différentes
• Cathode commune, commande directe possible via des sorties numériques
• Affichage défilant des nombres sans pilote supplémentaire
• Design SMD moderne à faible consommation d'énergie

Description du produit

L'afficheur LED 7 segments à huit chiffres utilise le registre à décalage 74HC595 pour la commande. Le principe est simple : trois sorties seulement d'un microcontrôleur suffisent pour adresser les huit chiffres et leurs segments. Le registre à décalage sérialise les données, puis les restitue en parallèle, ce qui réduit au minimum le nombre de ports nécessaires sur le contrôleur et permet de connecter plusieurs afficheurs de ce type au même bus.

Les segments LED sont montés en cathode commune et fonctionnent avec des niveaux logiques standard. Chaque segment dispose d'une résistance de limitation en amont, ce qui simplifie le dimensionnement externe. Les chiffres, les lettres et les symboles simples peuvent être représentés pixel par pixel. La luminosité est suffisante pour les applications en environnement éclairé, mais reste limitée à une visibilité en ligne directe.

Les utilisations typiques sont les affichages numériques de valeurs mesurées, comme les thermomètres ou les testeurs de tension, les compteurs simples pour la surveillance des matériaux ou les montages de projets avec retour en temps réel. L'afficheur convient également comme projet d'apprentissage pour la transmission de données en série et les principes du multiplexage.

Il faut un microcontrôleur disposant d'au moins trois sorties numériques libres ainsi que le logiciel approprié pour sérialiser les valeurs de commande. La tension d'alimentation est de 5 V. En dessous de cette tension, la luminosité diminue proportionnellement ; au-delà, les composants risquent d'être endommagés.

Consignes de sécurité

Une alimentation supérieure à 5 V endommage le registre à décalage et les LED. Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu'à des fins de test et de développement, et n'est pas conçu pour être installé dans le circuit électrique domestique. Lors de travaux sur ou à proximité d'une installation électrique, il convient de consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x afficheur LED 7 segments, 8 chiffres, 74HC595, 0,56" - couleur selon sélection
