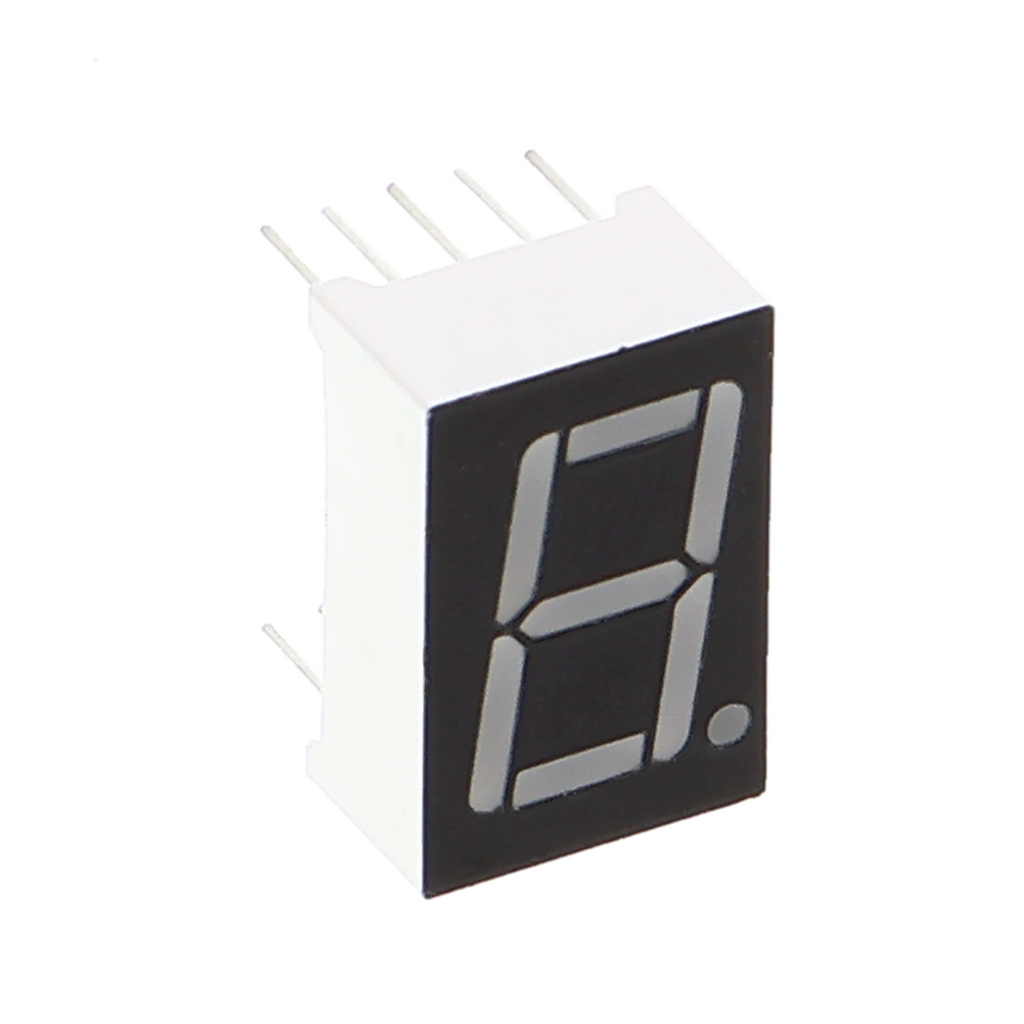

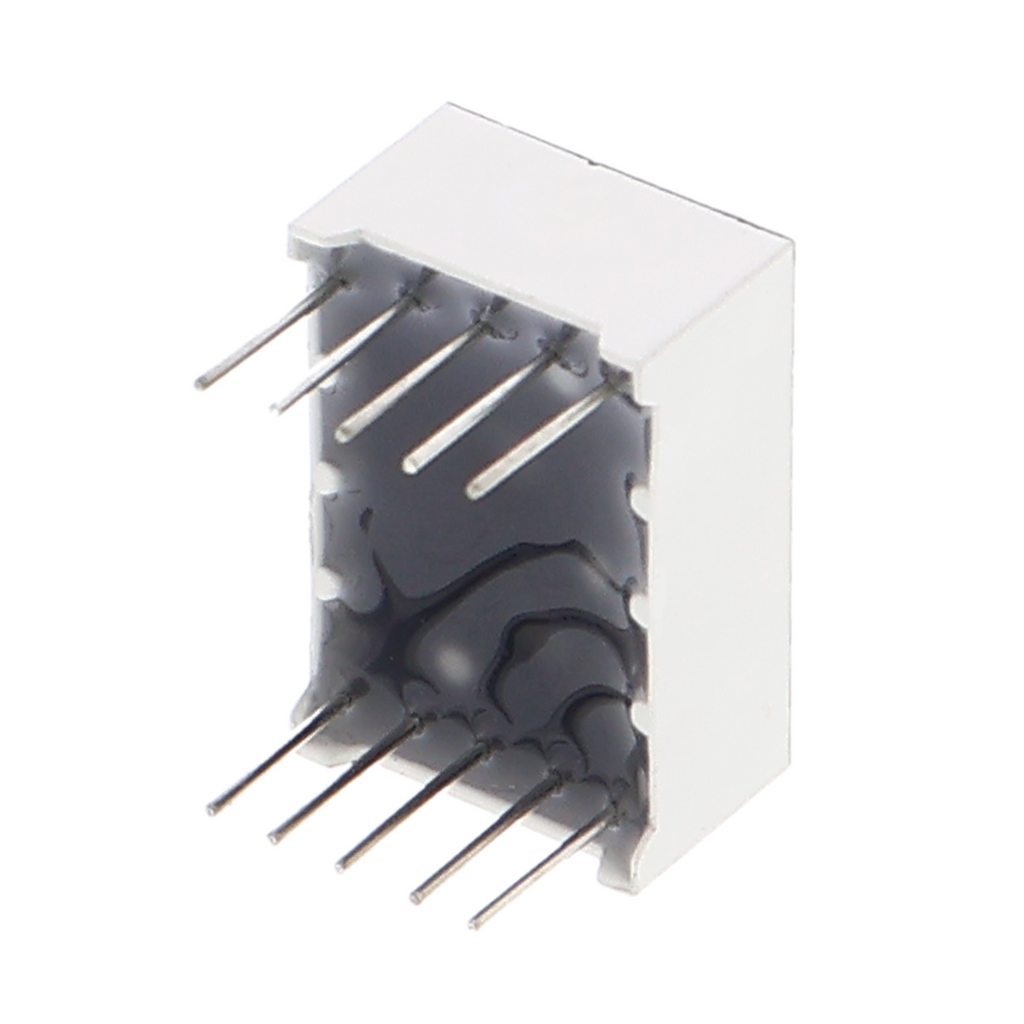

Afficheur 7 segments à un chiffre, rouge, 5161BS

Présentation du produit

• Afficheur rouge 7 segments à un chiffre avec cathode commune
• Affichage des chiffres de 0 à 9 et du point décimal
• Tension de fonctionnement de 2 à 3,3 volts
• Type d’afficheur LED adapté aux interfaces standard
• Dimensions compactes (hauteur de 14 mm), manipulation sûre

Description du produit

Un afficheur rouge 7 segments à un chiffre permet d’afficher les chiffres de 0 à 9 ainsi qu’un point décimal. Il convient aux affichages numériques simples dans les projets électroniques. Le composant fonctionne selon le principe des LED : en fonction de la tension appliquée, différents segments s’allument pour former le chiffre souhaité.

L’afficheur nécessite une tension de fonctionnement comprise entre 2 et 3,3 volts. Il est ainsi directement compatible avec les niveaux logiques des cartes à microcontrôleur modernes, sans conversion de tension supplémentaire. La cathode commune signifie que tous les segments sont reliés entre eux par une seule ligne et que les anodes individuelles doivent être commandées via des résistances de limitation afin d’éviter les surintensités.

Les domaines d’utilisation typiques sont les compteurs numériques, les afficheurs de minuterie et les affichages simples de valeurs mesurées, par exemple pour la température ou l’humidité. Cette variante à un chiffre peut également être utilisée dans des horloges ou des affichages numériques pour des expériences, lorsque seules certaines positions doivent être affichées.

Des résistances de limitation sont nécessaires pour chaque segment d’anode, ainsi qu’une alimentation dans la plage nominale. L’afficheur nécessite une logique de commande externe capable de générer le motif binaire correspondant à chaque chiffre à afficher. Pour les afficheurs à plusieurs chiffres, plusieurs afficheurs doivent être montés en parallèle.

Consigne de sécurité

L’afficheur est exclusivement destiné à la réalisation de prototypes ainsi qu’aux tests et au développement, et ne convient pas à une installation dans le circuit électrique domestique. Respectez la polarité : reliez la cathode à la masse et raccordez les segments d’anode à l’alimentation via des résistances de limitation. En cas de doute concernant la commande ou le dimensionnement des résistances de limitation, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x afficheur 7 segments à un chiffre
