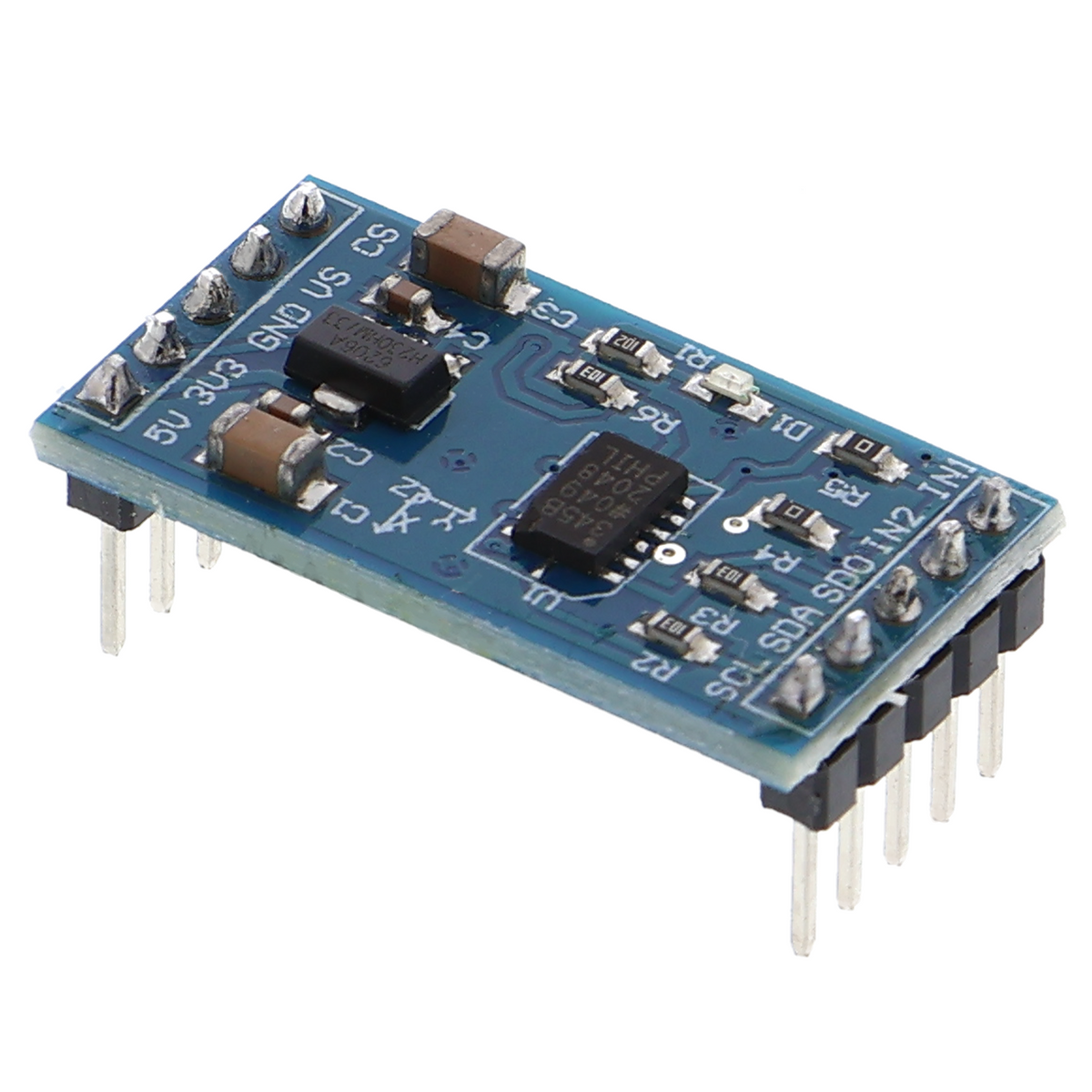

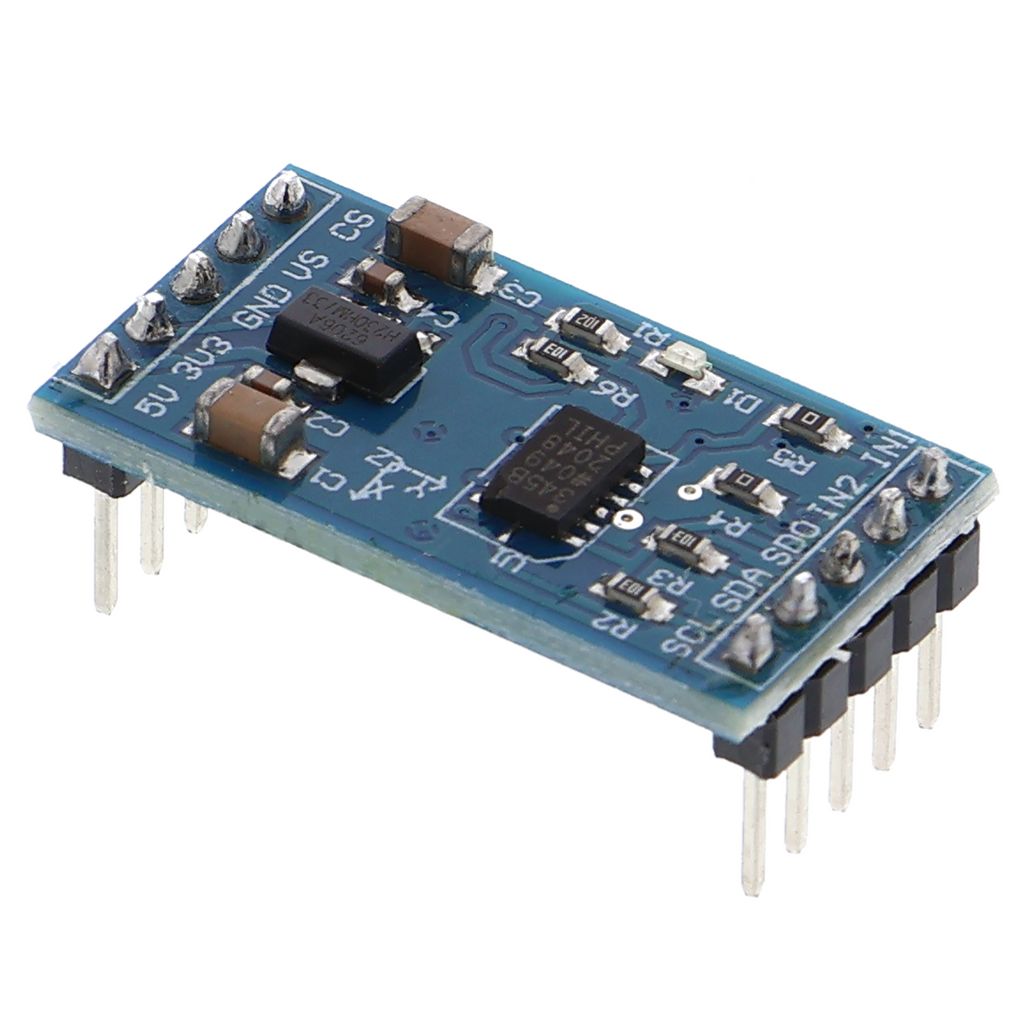

ADXL345 - accéléromètre à 3 axes, capteur d’inclinaison

Présentation du produit

• Accéléromètre triaxial avec une plage de mesure allant jusqu’à 16 g
• Précision de mesure d’environ 4 mg par pas
• Communication via I2C ou SPI
• Tension de fonctionnement de 2,0 à 3,6 V, généralement 3,3 V
• Sorties pour la détection des mouvements et de l’inclinaison
• Boîtier LQFP, suffisamment petit pour les applications portables

Description du produit

L’ADXL345 est un accéléromètre numérique triaxial qui détecte les mouvements et les inclinaisons et signale aussi bien les valeurs d’accélération proprement dites que les changements statiques de position. Un convertisseur analogique-numérique interne convertit les accélérations mesurées en valeurs numériques.

La résolution d’environ 4 mg par pas et la plage de mesure allant jusqu’à 16 g permettent de détecter avec précision les mouvements les plus faibles jusqu’aux fortes vibrations. Le capteur fonctionne avec des tensions comprises entre 2,0 et 3,6 V, ce qui permet de le connecter directement à des cartes logiques 3,3 V ; la connexion à des systèmes 5 V nécessite toutefois un convertisseur de niveau. Les interfaces I2C et SPI sont toutes deux disponibles, et plusieurs capteurs peuvent être connectés à un bus commun via I2C.

Le capteur est utilisé dans les appareils portables pour la détection des pas ou des mouvements, dans les robots pour le contrôle de l’orientation, dans les manettes de jeu ou les dispositifs mains libres avec détection des gestes d’inclinaison, ainsi que dans les machines pour la surveillance des vibrations et des chocs. Grâce à ses sorties pour signaux d’interruption, des événements tels qu’une chute libre ou un choc peuvent être déclenchés directement au niveau matériel, sans interroger constamment le processeur.

Pour fonctionner, il nécessite une source d’alimentation délivrant une tension comprise entre 2,0 et 3,6 V. Une carte à microcontrôleur dotée d’une interface I2C ou SPI interprète les valeurs mesurées ; une électronique supplémentaire est nécessaire pour la conversion de niveau dans les systèmes 5 V. Le capteur n’est pas destiné à être branché directement sur le secteur et nécessite une alimentation continue pour la communication et la sortie des valeurs mesurées.

Consigne de sécurité

Le capteur fonctionne avec de la basse tension et ne contient aucune pièce mobile. Le produit est exclusivement destiné au développement de prototypes, aux tests et aux projets éducatifs, et ne doit pas être intégré au circuit électrique domestique. Lors de son utilisation, respectez les tensions de fonctionnement et assurez-vous que l’alimentation reste dans les limites indiquées.

Contenu de la livraison

• 1x ADXL345 - accéléromètre 3 axes, capteur d’inclinaison
