Master-10 pièces. Boutons-poussoirs LED à courte course 12V, 12x12 mm - couleurs diverses

Présentation du produit

• Bouton-poussoir à courte course avec LED intégrée, 12*12 mm, 6 broches de raccordement soudables
• Contact de commutation, normalement ouvert, jusqu’à 50 mA sous 12 V CC
• Tension de fonctionnement de la LED de 2,0 à 2,3 V, résistance en série requise
• Durée de vie mécanique supérieure à 100 000 cycles de commutation

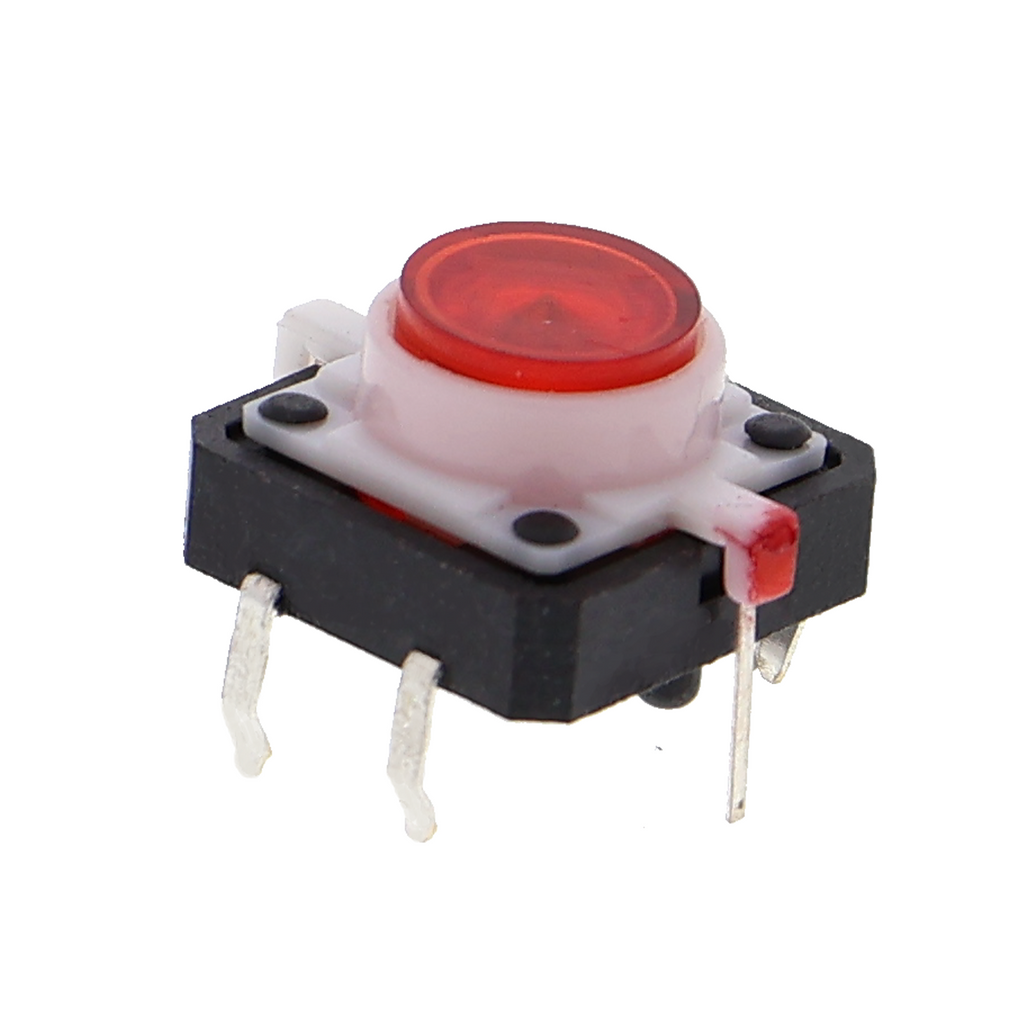

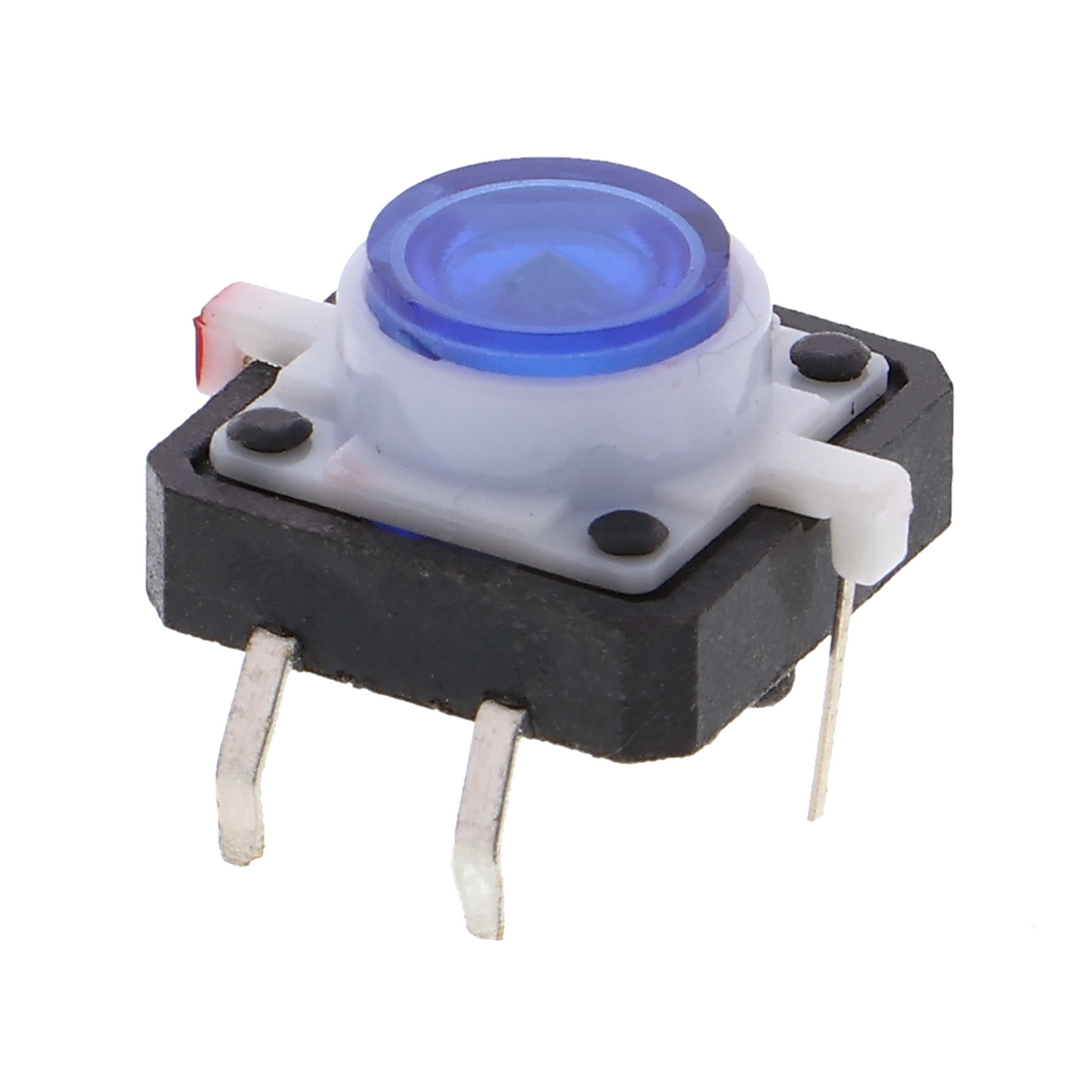

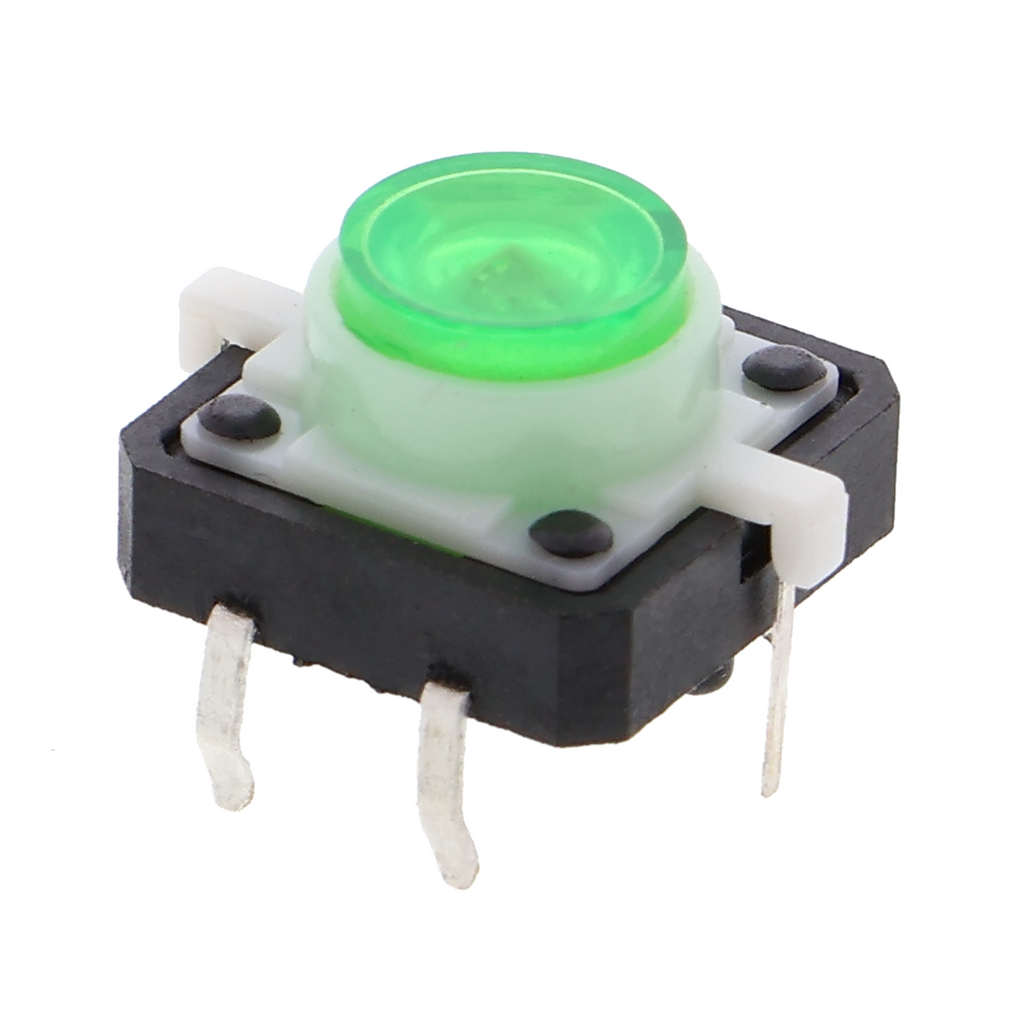

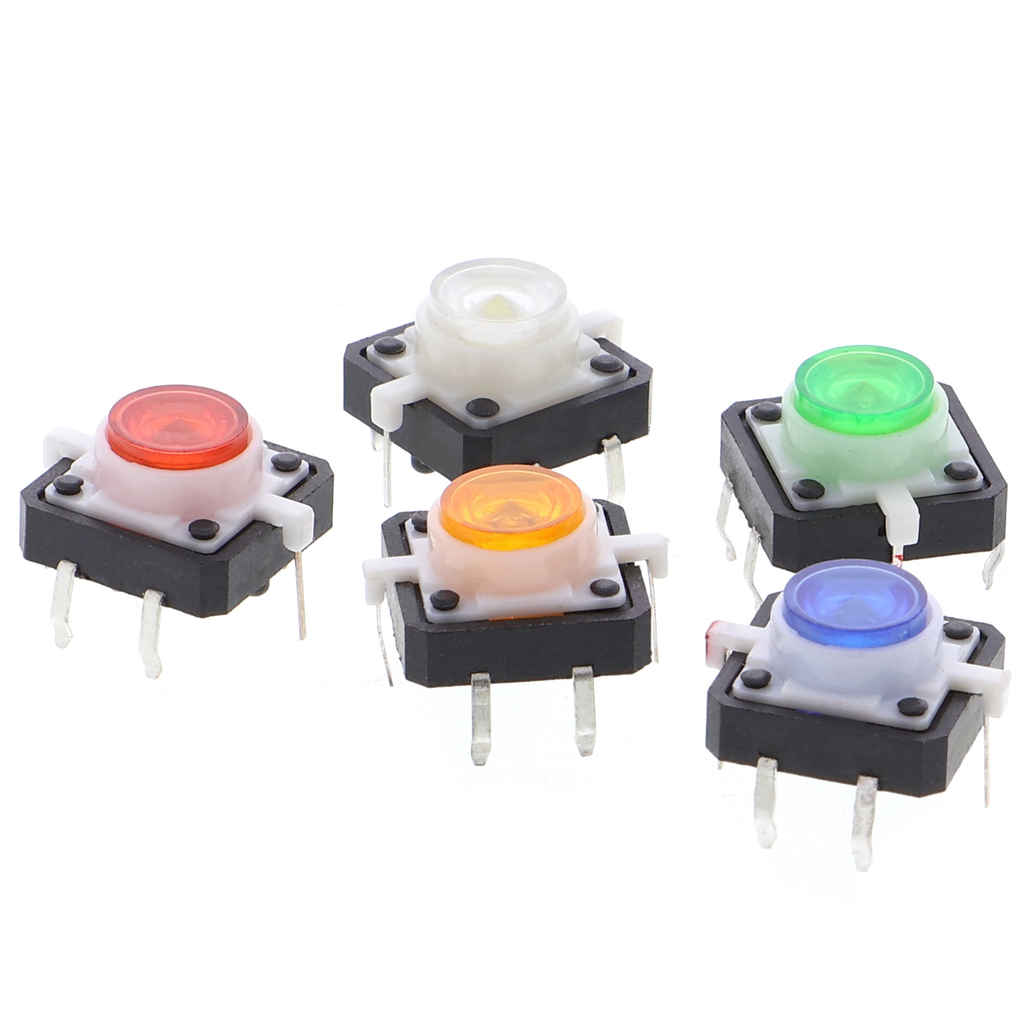

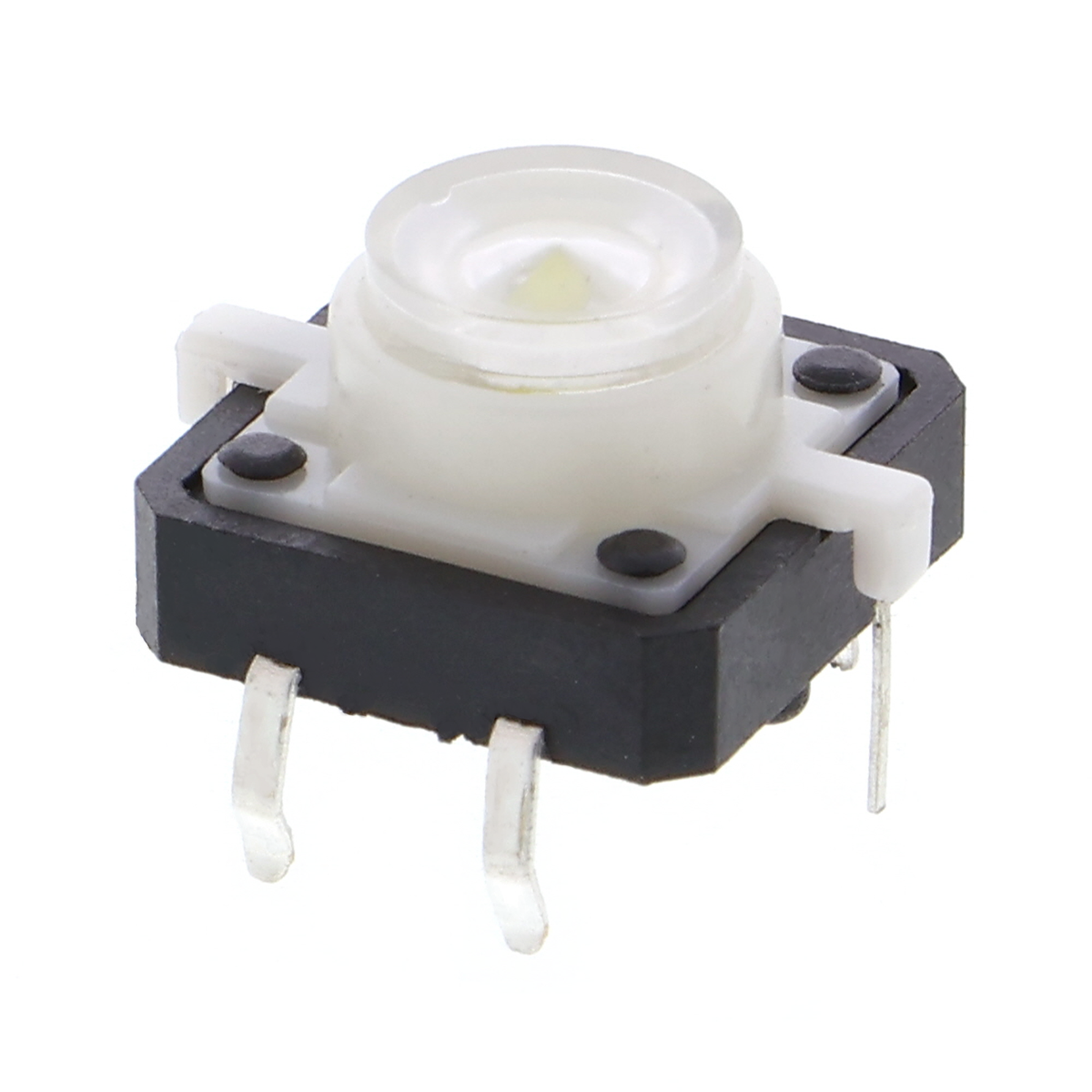

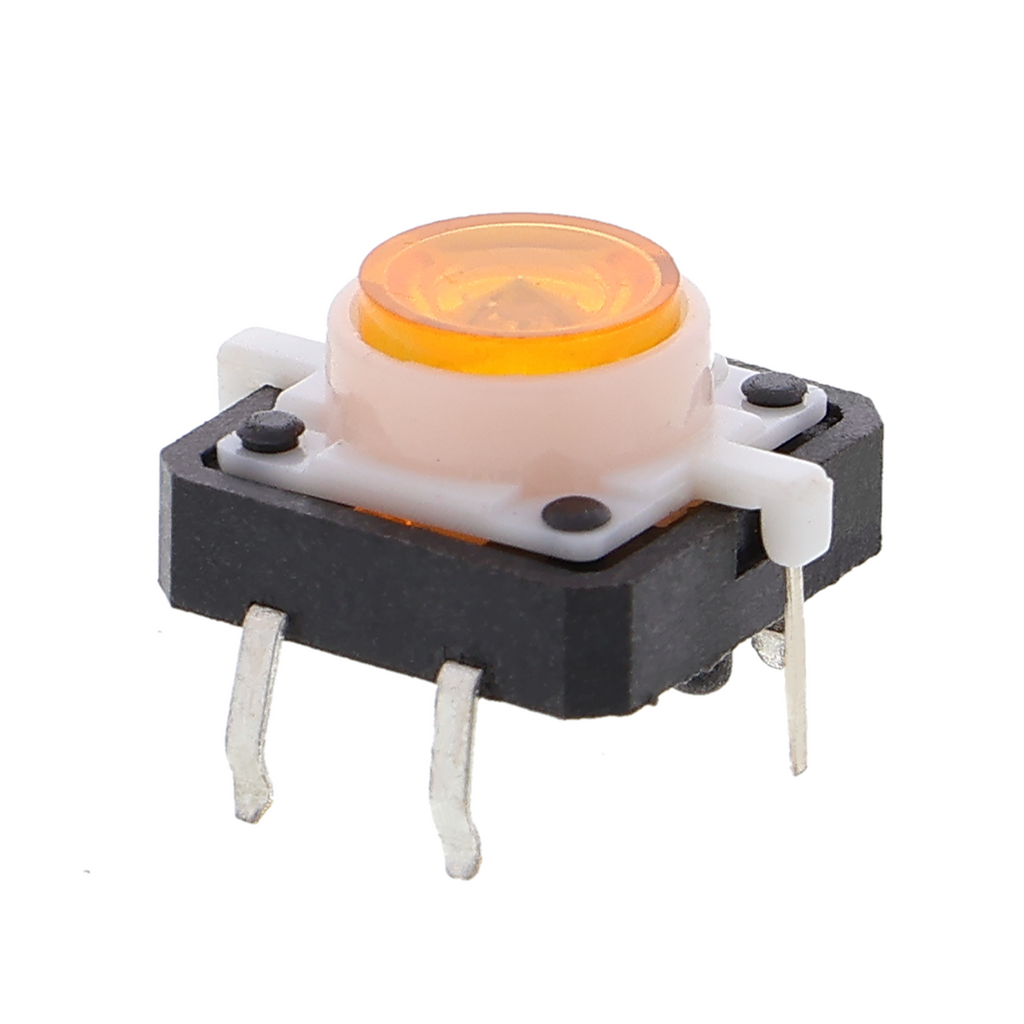

• Couleur d’éclairage au choix : rouge, orange, vert, bleu ou blanc
• Plage de températures de fonctionnement de -25 à 85 °C
• 10 pièces par emballage

Description du produit

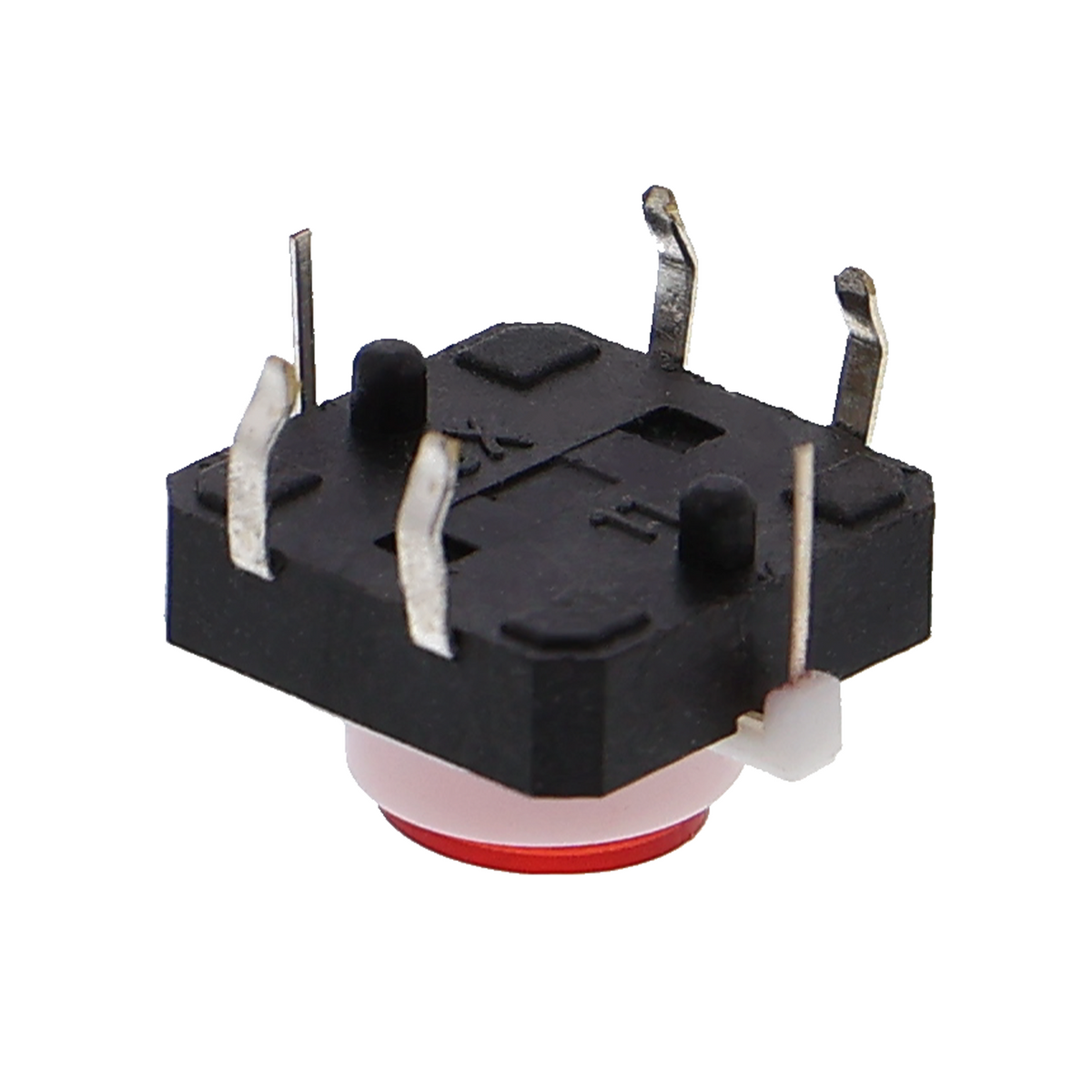

Ces boutons-poussoirs à courte course combinent un interrupteur mécanique et une LED intégrée dans un format compact. Le boîtier carré en plastique mesure 12*12 mm et dispose de six broches de raccordement câblées pour être soudées sur des circuits imprimés, des panneaux de commande ou des montages réalisés soi-même. Quatre broches sont destinées au contact de commutation et deux à la LED.

Le contact de commutation fonctionne comme un contact normalement ouvert. Interrompu au repos, il devient conducteur lorsque le bouton est actionné. La capacité de 50 mA sous 12 V de tension continue suffit pour les entrées numériques de cartes à microcontrôleur ou pour commander des LED et autres charges faibles similaires. La LED est électriquement totalement indépendante et est alimentée par sa propre tension via ses broches séparées. Comme la LED ne nécessite que 2,0 à 2,3 V, une résistance en série adaptée est impérativement requise afin de limiter le courant et de protéger la LED.

Ces boutons-poussoirs peuvent être utilisés comme éléments de commande éclairés dans des appareils et des pupitres de commande, lorsqu’une pression lumineuse sert de confirmation. Ils conviennent également comme simples entrées numériques pour les projets avec microcontrôleurs, l’interrupteur et l’éclairage pouvant être commandés totalement indépendamment l’un de l’autre. Avec plus de 100 000 cycles de commutation et une plage de fonctionnement de -25 à 85 °C, ces boutons-poussoirs sont conçus pour une utilisation continue. Les broches de raccordement permettent une soudure directe sur des platines d’expérimentation à pastilles, ce qui facilite la réalisation rapide de prototypes.

La résistance en série de la LED et les tensions d’alimentation des deux circuits doivent être fournies séparément. Si le contact de commutation et la LED sont utilisés ensemble, deux alimentations indépendantes ainsi qu’une commande adaptée aux deux fonctions sont nécessaires.

Consigne de sécurité

Ces boutons-poussoirs sont exclusivement destinés à la réalisation de prototypes ainsi qu’à des fins de test et de développement, et ne conviennent pas à une installation dans le réseau électrique domestique. Pour toute intervention sur l’installation électrique domestique ou à proximité immédiate de celle-ci, il est nécessaire de faire appel à des électriciens qualifiés ; en cas de doute, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 10x boutons-poussoirs à courte course avec LED, 6 broches, 12V 12x12 mm - couleur au choix
