Relais

FunduinoDernière mise à jour le 08.01.2016

Mit einem kleinen Steuerstrom größere Verbraucher schalten

Relais sind Schalter, durch die ein größerer Strom fließen kann, als der Mikrocontroller selbst liefern könnte. Mit einem ganz kleinen Steuerstrom aktivierst du das Relais, das dann auch größere elektrische Geräte schaltet.

Im Programmbeispiel schaltet das Relais zwei LEDs abwechselnd für jeweils zwei Sekunden.

Einkanal-Relaiskarte mit den Schraubklemmen NC, C und NO — 5V-Relaiskarte mit den Anschlüssen NC, C und NO

Choisir un microcontrôleur

Les broches, le schéma électrique et le sketch des étapes de travail changent selon ta sélection. Celle-ci reste enregistrée.

So arbeitet ein Relais

Für den geschalteten Stromkreis hat die Relaiskarte drei Anschlüsse:

NC – Normally Closed, im Ruhezustand mit C verbunden
C – Common, der gemeinsame Mittelkontakt
NO – Normally Open, im Ruhezustand offen

Solange das Relais nicht angezogen ist, fließt der Strom von C nach NC – die dort angeschlossene LED leuchtet. Zieht das Relais an, wechselt der Mittelkontakt von NC auf NO: Die zweite LED leuchtet, die erste geht aus. Im Programmbeispiel wechselt das Relais alle zwei Sekunden zwischen beiden LEDs.

Achtung: Es gibt Relaiskarten, die anziehen, wenn du am Pin IN GND anlegst, und solche, die anziehen, wenn dort 5 Volt anliegen. Welche Version du hast, findest du leicht heraus: Verbinde den Signal-Pin einmal mit GND und einmal mit 5V des Boards. Das Schalten der Relaiskarte ist an einem lauten Knacken deutlich zu hören. Bei einer Karte der ersten Sorte kehrt sich die Wirkung der beiden LEDs im Sketch einfach um.

Sicherheitshinweis: Wir raten dringend davon ab, mit dieser Relaiskarte Haushaltsgeräte oder andere Verbraucher an der Netzspannung zu schalten.

Verkabeln und programmieren

Brochage Arduino UNO

LED 1Pin 5

LED 2Pin 7

Logikspannung5 V

Beim Arduino UNO schreibst du die Pin-Nummer direkt in den Sketch, also 5 und 7 ohne Zusatz.

Baue die Schaltung nach dem Schaltplan auf. Der Pin IN der Relaiskarte kommt an Pin 7, die Versorgung an 5V und GND.

Wenn du den Arduino UNO zum ersten Mal benutzt: Hardware und Software einrichten.

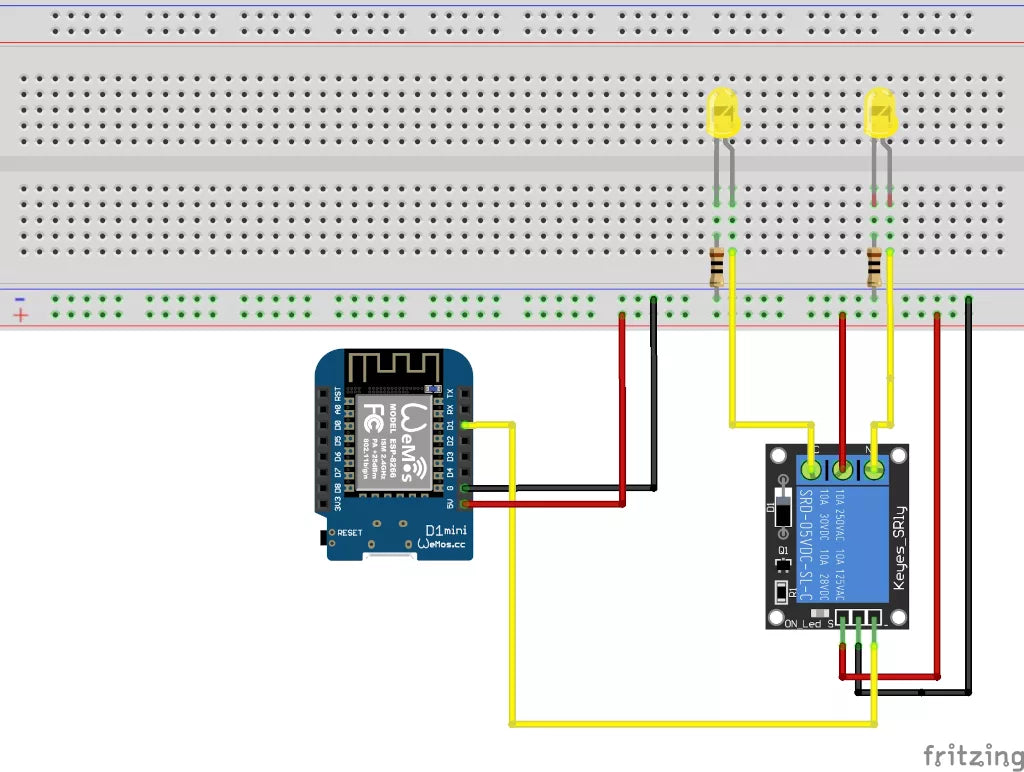

Schaltplan: Relaiskarte und zwei LEDs am Arduino UNO — Schaltplan für den Arduino UNO

Sketch für den Arduino UNO

int RELAIS = 7;

void setup()
{
  pinMode(RELAIS, OUTPUT);
}

void loop()
{
  delay(2000);
  // Relais schalten
  digitalWrite(RELAIS, HIGH);
  delay(2000);
  digitalWrite(RELAIS, LOW);
}

Télécharger : sketch-fuer-den-arduino-uno.ino

Carte dans l’IDE ArduinoArduino Uno

Ein zusätzliches Board-Paket brauchst du dafür nicht. Der UNO ist in der Arduino IDE ab Werk dabei.
