Projet scolaire d'impression 3D « Maison de poupée »

Ein Puppenhaus ist ein ergiebiges 3D-Druck-Projekt für die Schule. Neben Möbeln lassen sich auch technischere Teile konstruieren, drucken und einbauen – Fensterrahmen, Türlaibungen und Dachfenster.

Ausgangspunkt ist ein einfacher Holzkasten, in dem die Durchbrüche für Fenster und Türen schon vorhanden sind. Weil die Aufgaben so unterschiedlich sind, findet sich für jedes Niveau etwas: Wer schon weiter ist, bestückt das Haus später mit Arduino-Mikrocontrollern und ergänzt Beleuchtung oder automatische Türen und Fenster.

Für den Einstieg konstruiert jede und jeder ein einfaches Bauteil. In diesem Beispiel ist das ein Türrahmen.

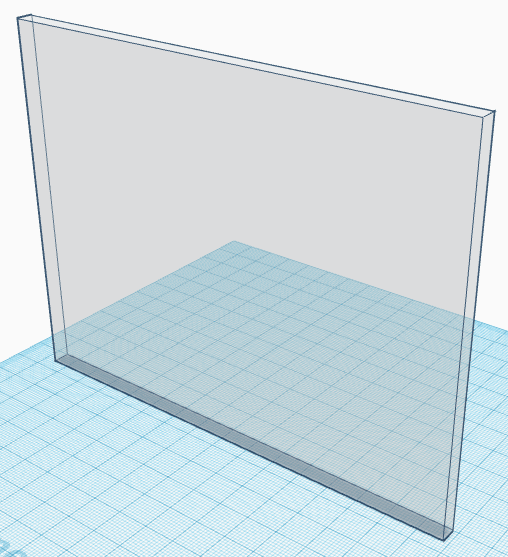

• Konstruiere in Tinkercad eine Wand mit einer Öffnung in derselben Größe wie der Wanddurchbruch im Puppenhaus.

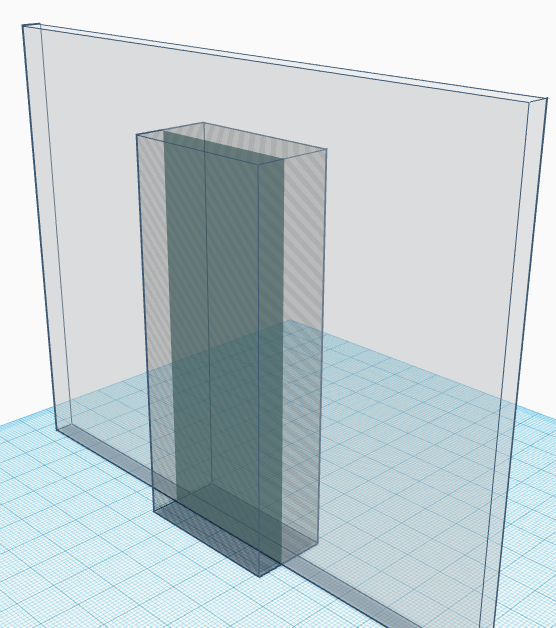

• Der Ausschnitt für die Tür misst 100 mm × 40 mm.

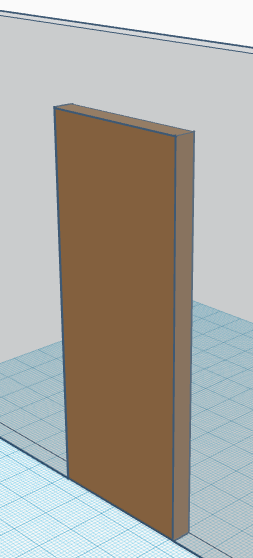

• Setz einen Block in genau derselben Größe wieder in die Öffnung – ebenfalls 100 mm × 40 mm. Daraus entsteht die Laibung der Tür.
• Schneide aus diesem Block ein Stück mit 98 mm × 36 mm heraus.

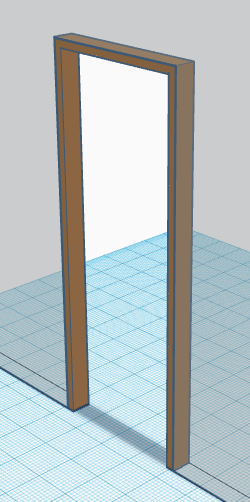

• Übrig bleibt ein Rahmen, der rundum 2 mm breit im Wanddurchbruch sitzt.

Damit der Rahmen die Schnittkante in der Wand verdeckt, bekommt er vorn eine Blende:

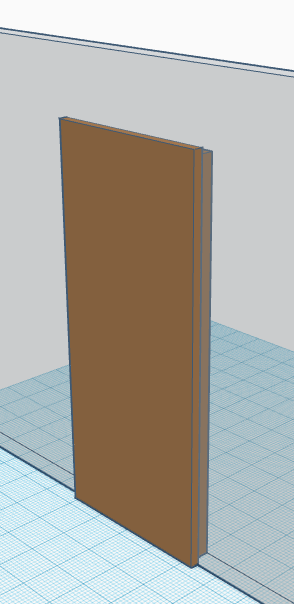

• Setz eine 2 mm dicke Platte mit den Außenmaßen 102 mm × 44 mm vor den Rahmen, sodass sie ihn in alle Richtungen überdeckt.

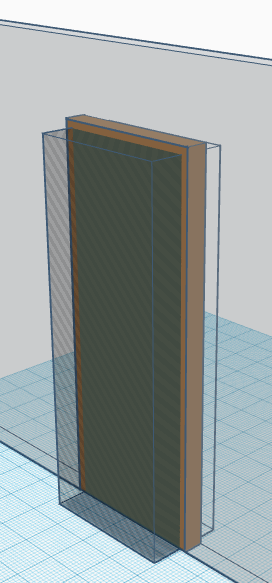

• Schneide auch aus der Platte ein Stück mit 98 mm × 36 mm heraus.

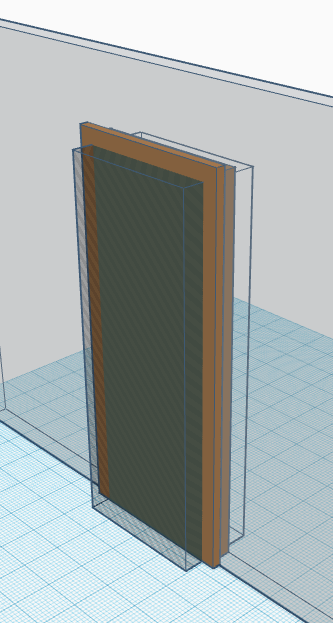

• Füge Platte und Türrahmen zu einem Objekt zusammen.

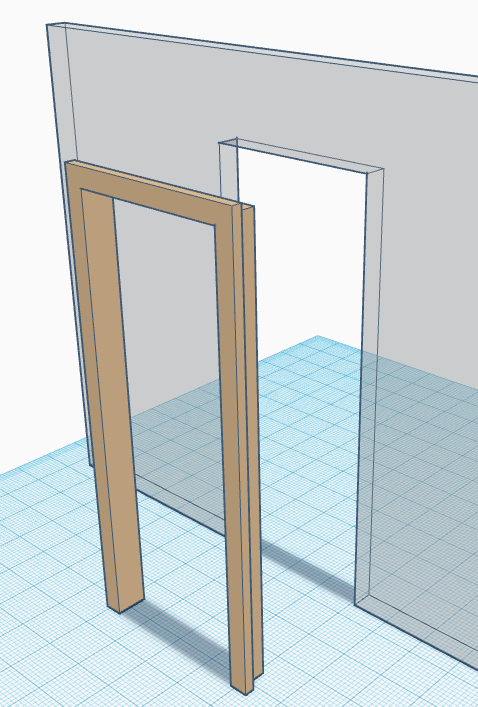

Übrig bleibt der fertige Türrahmen. Exportiere ihn als STL-Datei, druck ihn aus und setz ihn mit etwas Konstruktionskleber in das Puppenhaus ein.
