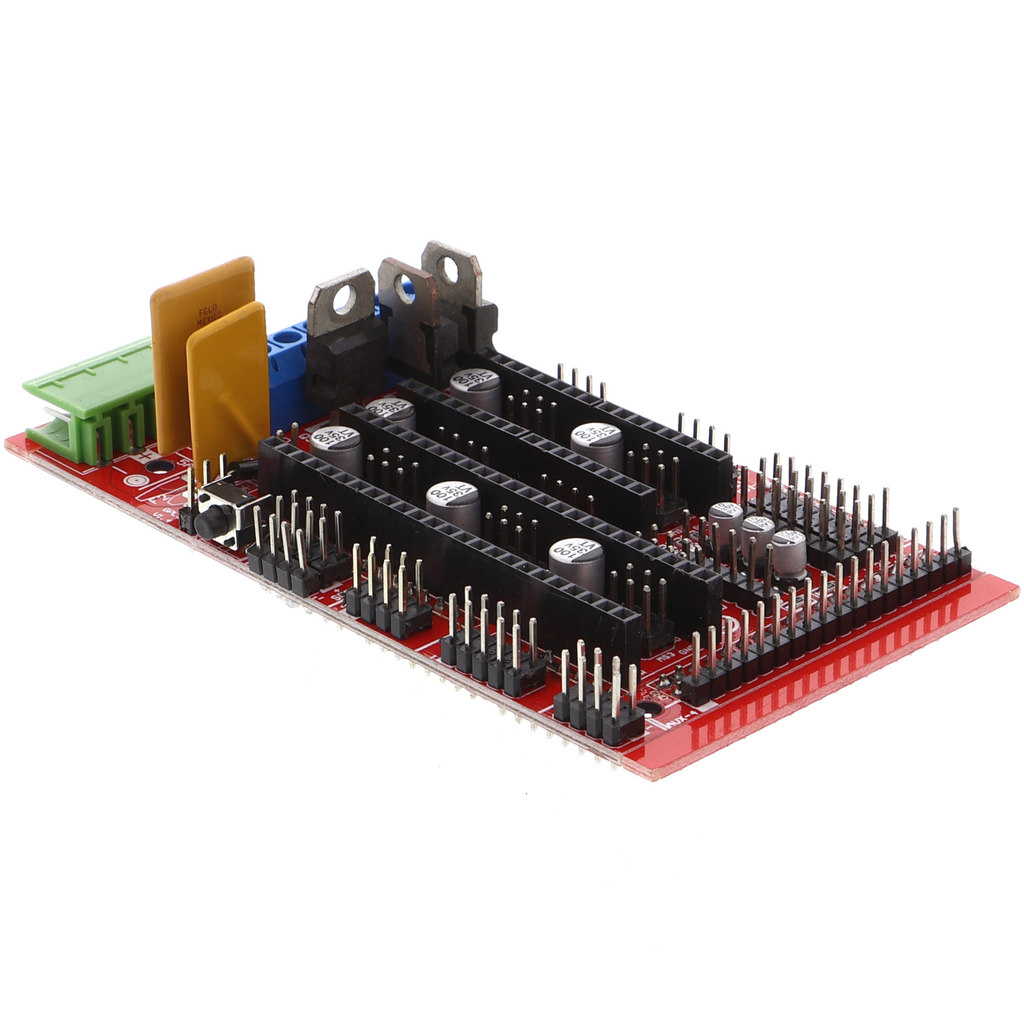

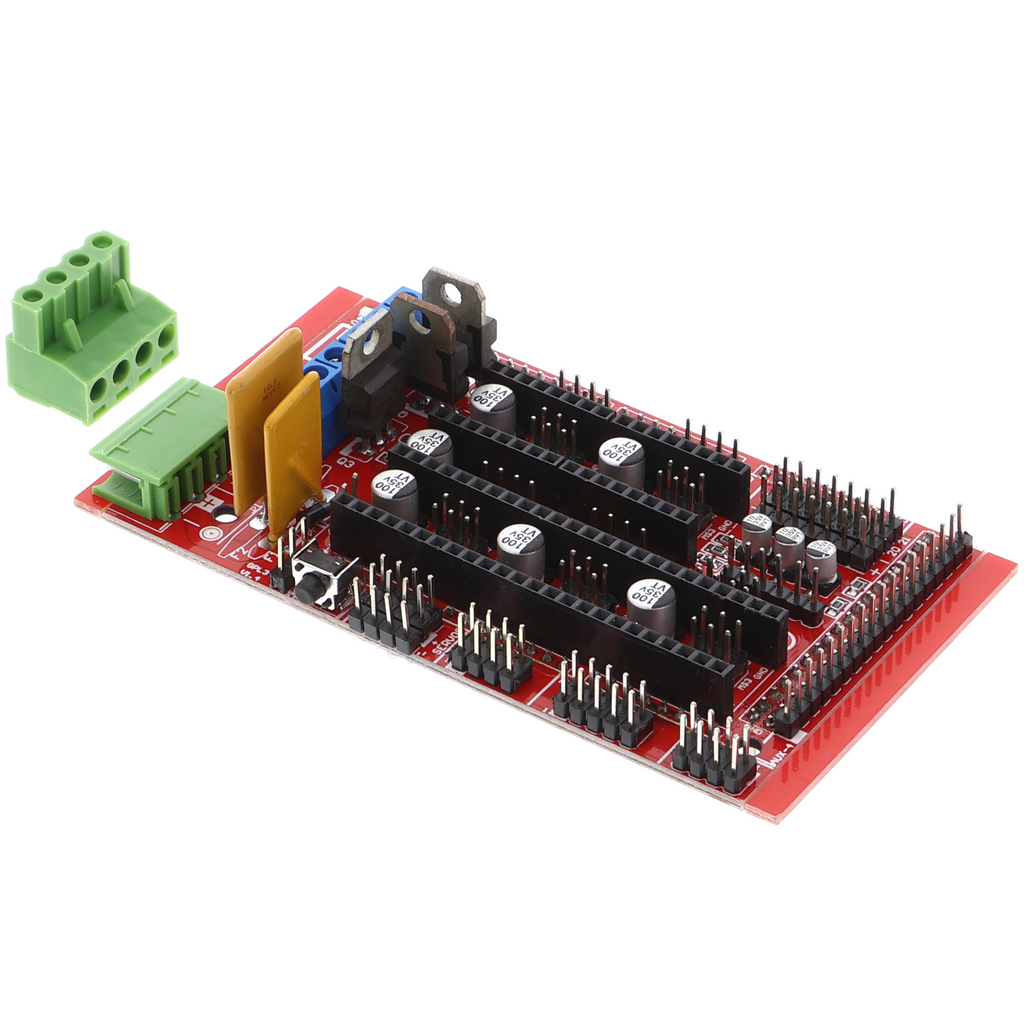

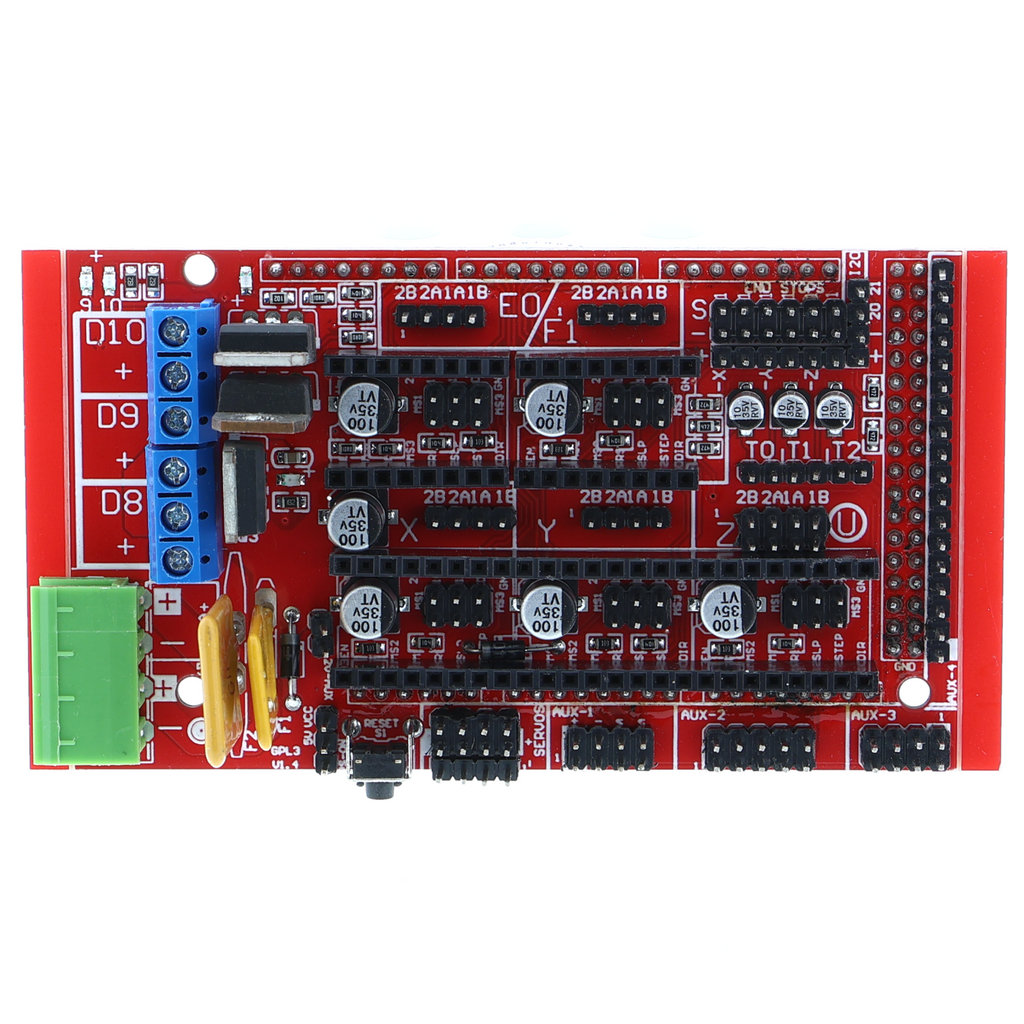

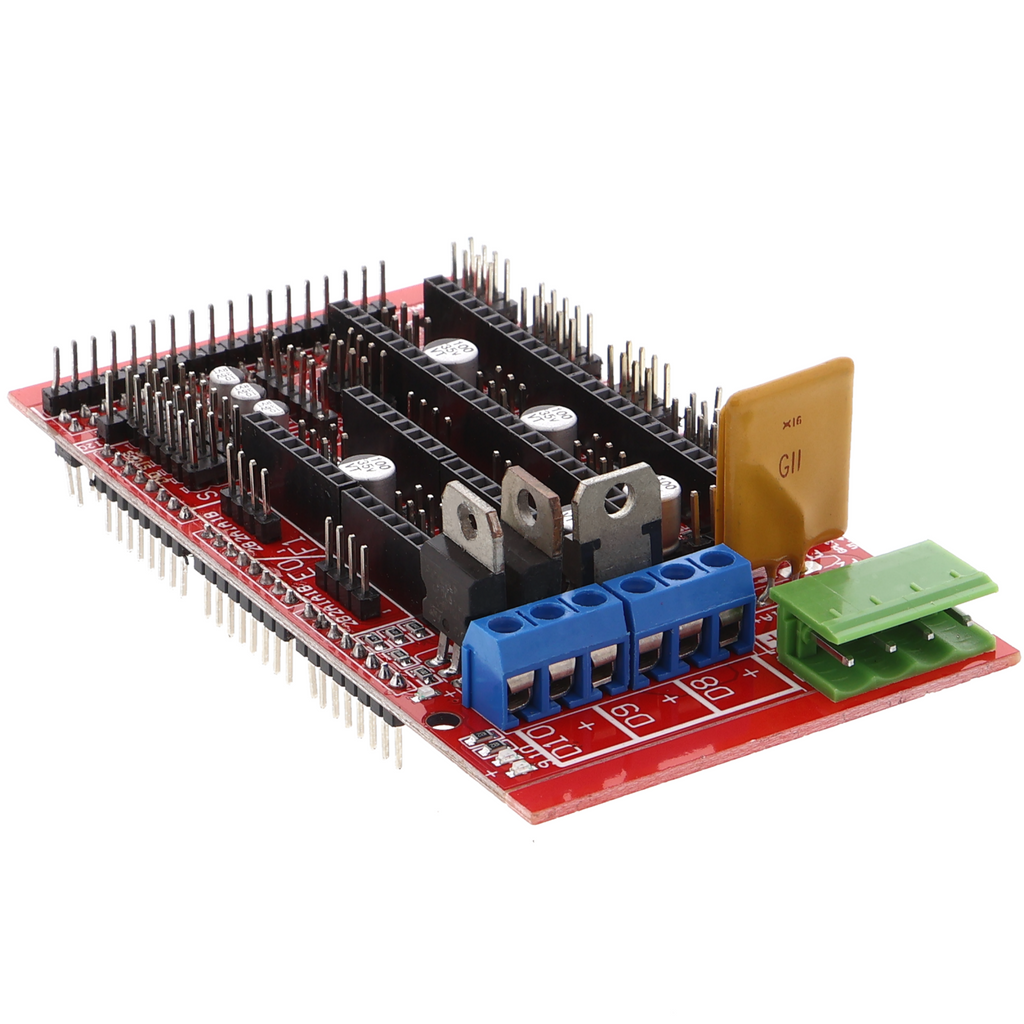

Shield de control para impresora 3D RAMPS 1.4, compatible con Arduino MEGA

Descripción general del producto

• Módulo de control para impresoras 3D basado en Arduino Mega 2560
• Control de hasta cinco motores paso a paso con entradas de alimentación independientes
• Salidas integradas para cama calefactable y hotend con MOSFET para resistencias calefactoras
• Interfaces I2C y SPI para sensores y ampliaciones
• Lector de tarjetas SD para gestionar archivos de impresión
• Entradas para termistores para supervisar la temperatura de la cama y la boquilla

Descripción del producto

El módulo es una placa de control para impresoras 3D basadas en RepRap, que se monta sobre el Arduino Mega 2560 y se conecta mediante conectores de pines. Coordina todas las funciones de accionamiento de una impresora, desde los motores de los ejes hasta la calefacción, y reúne los controladores y las salidas necesarios en un conjunto compacto.

La placa contiene cinco controladores de motores paso a paso integrados para los ejes X, Y y Z, así como para los dos ejes de los extrusores. Para la gestión térmica, dispone de dos salidas MOSFET para conmutar directamente las camas calefactables y los calentadores de las boquillas, sin necesidad de relés externos. Al mismo tiempo, las entradas específicas para termistores supervisan las temperaturas actuales y proporcionan información inmediata a la placa controladora. La compatibilidad con tarjetas SD permite cargar archivos de impresión sin una conexión USB permanente, lo que favorece unos procesos de impresión largos más estables.

El módulo está diseñado para construir impresoras personalizadas en las que todos los ejes móviles se accionan mediante motores paso a paso. Cubre las configuraciones habituales, desde una impresora XY sencilla hasta una configuración multimaterial con dos cabezales de impresión regulados de forma independiente. Para máquinas de impresión más grandes con más de cinco ejes o impresoras con elementos calefactores de alta corriente, pueden ser necesarios módulos de controladores adicionales.

La placa requiere un Arduino Mega 2560 como base, así como una fuente de alimentación independiente para las salidas de los motores, normalmente de 12 o 24 voltios. El firmware (habitualmente Marlin o Repetier) se carga en el Mega y controla el shield. La carcasa de la impresora, la mecánica y la óptica deben adquirirse por separado.

Indicación de seguridad

El módulo no está destinado a su instalación en la red eléctrica doméstica y está previsto exclusivamente para la construcción de prototipos de impresoras, así como para fines de prueba y desarrollo. Las resistencias calefactoras y los motores conectados funcionan con tensiones a partir de 12 voltios; asegúrate de que la fuente de alimentación y el cableado sean adecuados para la potencia prevista. Los trabajos en la instalación eléctrica o cerca de ella están reservados a electricistas cualificados; en caso de duda, consulta a un electricista cualificado antes de la puesta en funcionamiento.

Contenido del envío

• 1x shield de control para impresora 3D RAMPS 1.4, adecuado para Arduino Mega
