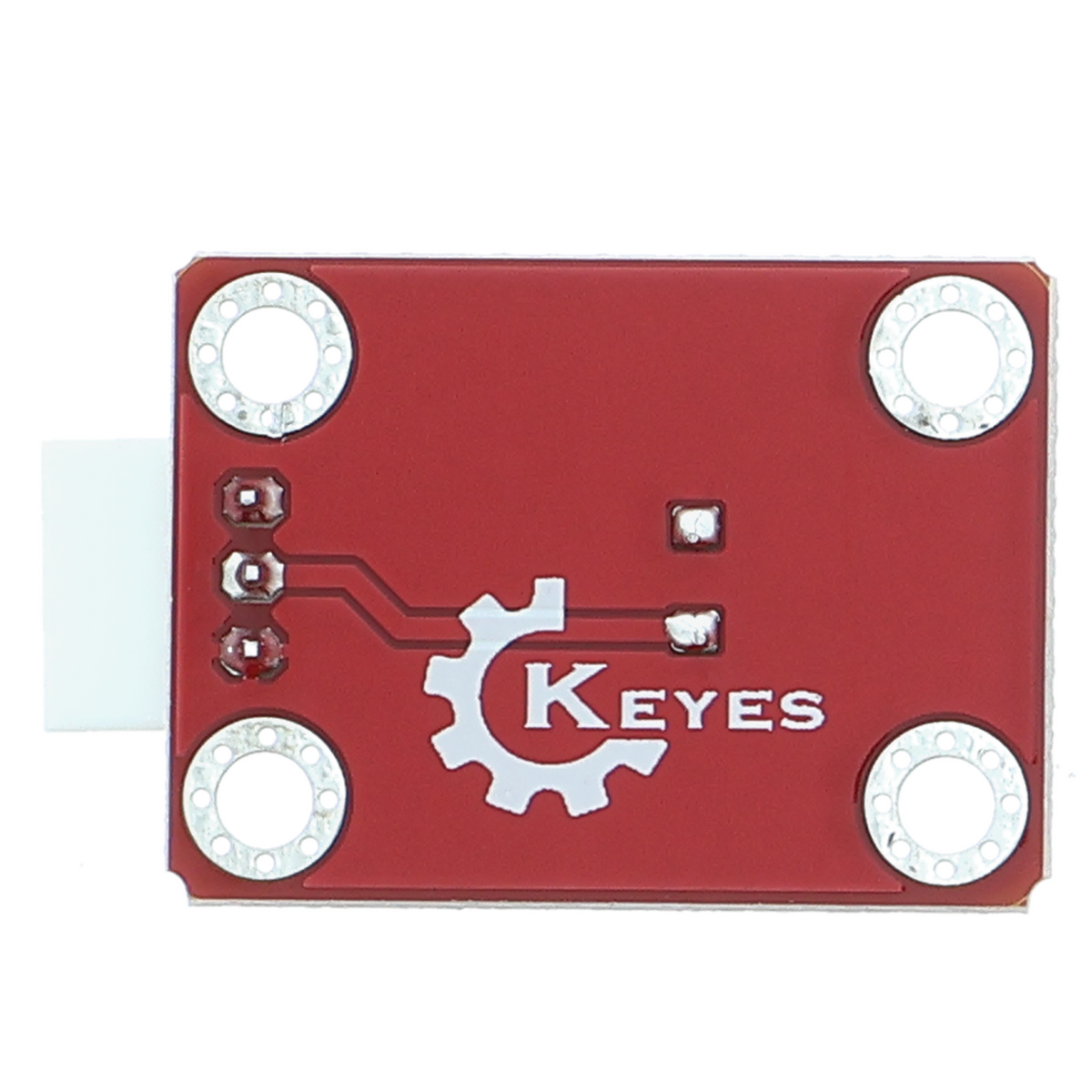

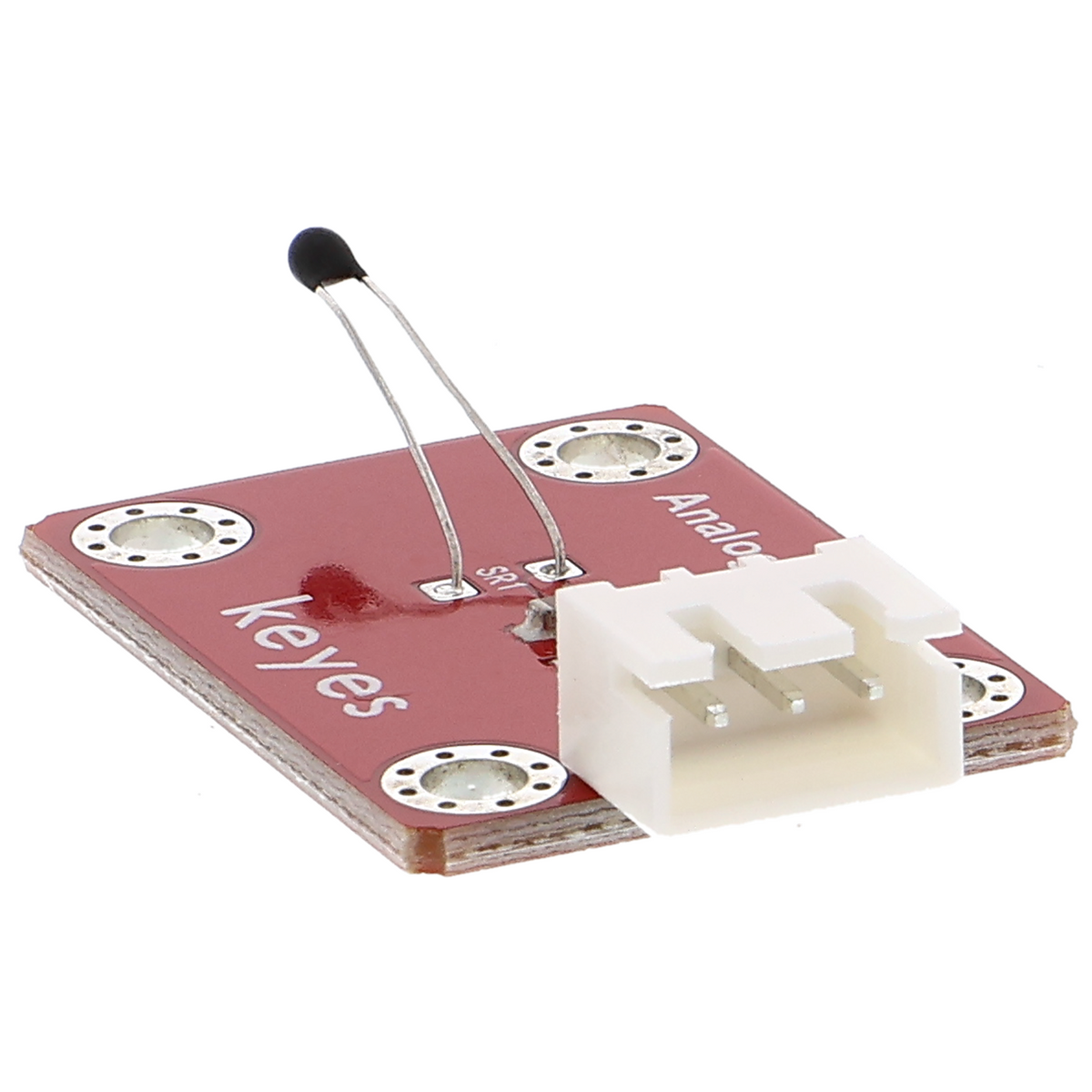

Sensor térmico NTC-MF52 395 - con conector XH2.54 3P

Descripción del producto

• Termistor NTC para medir temperaturas en el rango de −40 a +125 °C
• Valor de resistencia a 25 °C: 10 kΩ
• Conector XH2.54 de tres contactos para la conexión directa al módulo
• Diseño compacto con aislamiento para el montaje en espacios reducidos
• Uso en circuitos de medición analógicos y controladores digitales con entrada ADC

Descripción del producto

Este termistor NTC detecta la temperatura mediante una resistencia dependiente de la temperatura. Con su conector XH2.54, el módulo ofrece una conexión segura a conectores de placa estándar y evita tener que soldar. El rango de medición de −40 a +125 °C cubre aplicaciones de laboratorio habituales y proyectos móviles.

El principio de funcionamiento aprovecha la dependencia negativa de la resistencia respecto a la temperatura; el cambio de resistencia se evalúa mediante una entrada ADC o un circuito de medición analógico. Dado que el módulo no incluye un convertidor analógico-digital, el controlador utilizado debe incorporar uno o se debe añadir un módulo de ampliación ADC especializado.

Entre los usos habituales se incluyen sensores de termómetro en dispositivos portátiles, circuitos de alarma de temperatura, supervisión de sistemas de refrigeración y hornos, así como registradores de datos sencillos. Para implementar este tipo de circuito, es necesario dimensionar un divisor de tensión con una resistencia previa conocida; a continuación, se muestrea la tensión calculada.

Para el funcionamiento se necesita una alimentación de 3,3 o 5 V. El propio módulo admite ambos niveles de tensión. Con una calibración correcta es posible alcanzar una precisión de medición de aproximadamente ±2 a 3 °C, aunque esto requiere una linealización matemática o una tabla de consulta en el código del programa.

Advertencia de seguridad

El módulo no está diseñado para instalarse en circuitos eléctricos domésticos y debe utilizarse exclusivamente para construir prototipos y para fines de prueba y desarrollo. Los trabajos en instalaciones eléctricas domésticas o cerca de ellas solo deben ser realizados por profesionales electricistas; si tienes dudas sobre la puesta en marcha, consulta previamente a un profesional electricista.

Contenido del suministro

• 1x NTC-MF52 395 - Sensor térmico con conector XH2.54 3P
