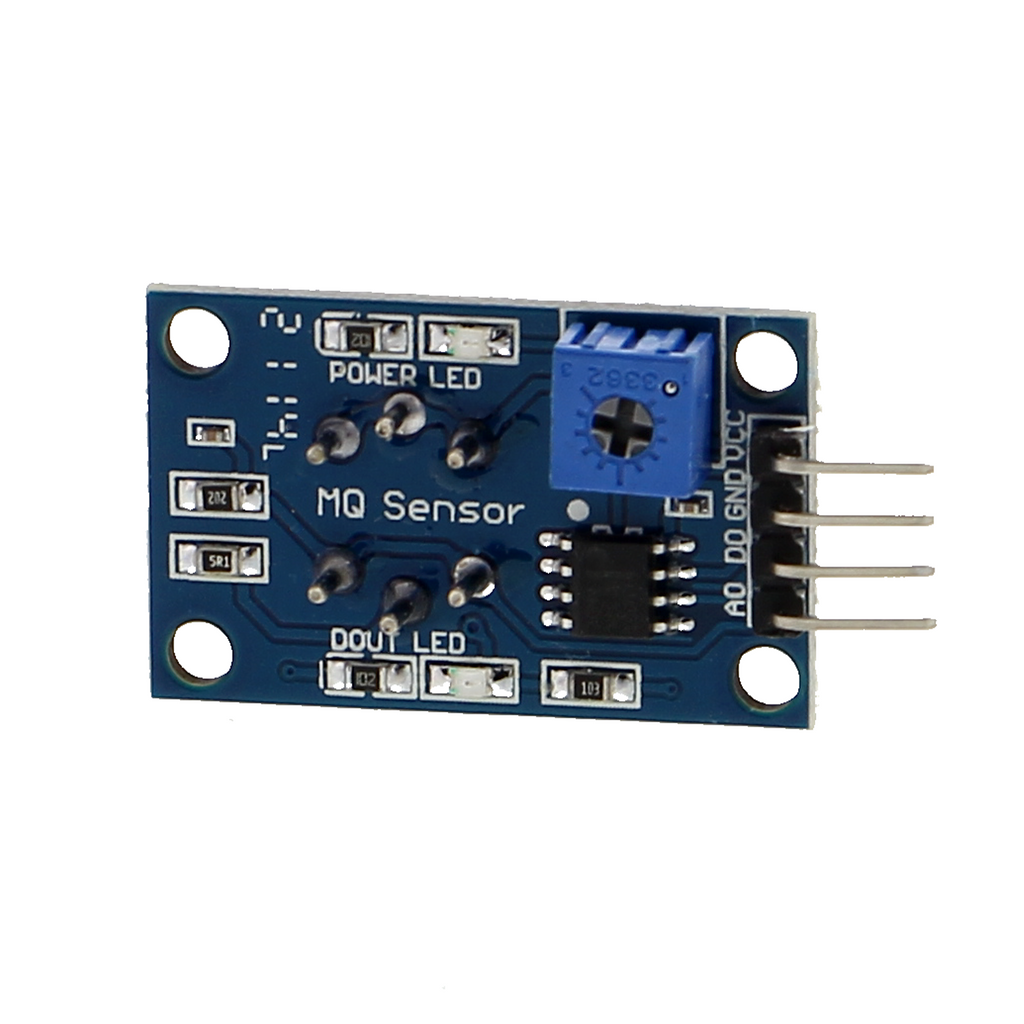

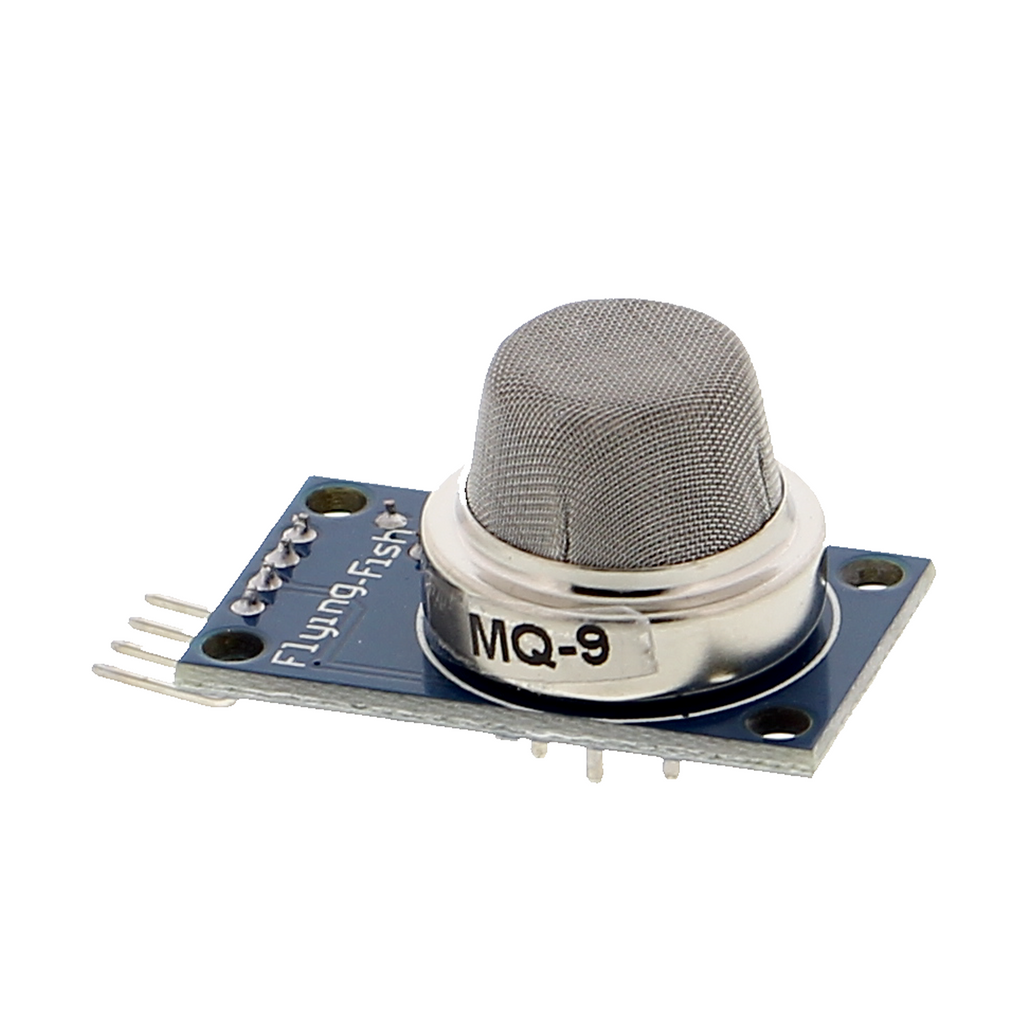

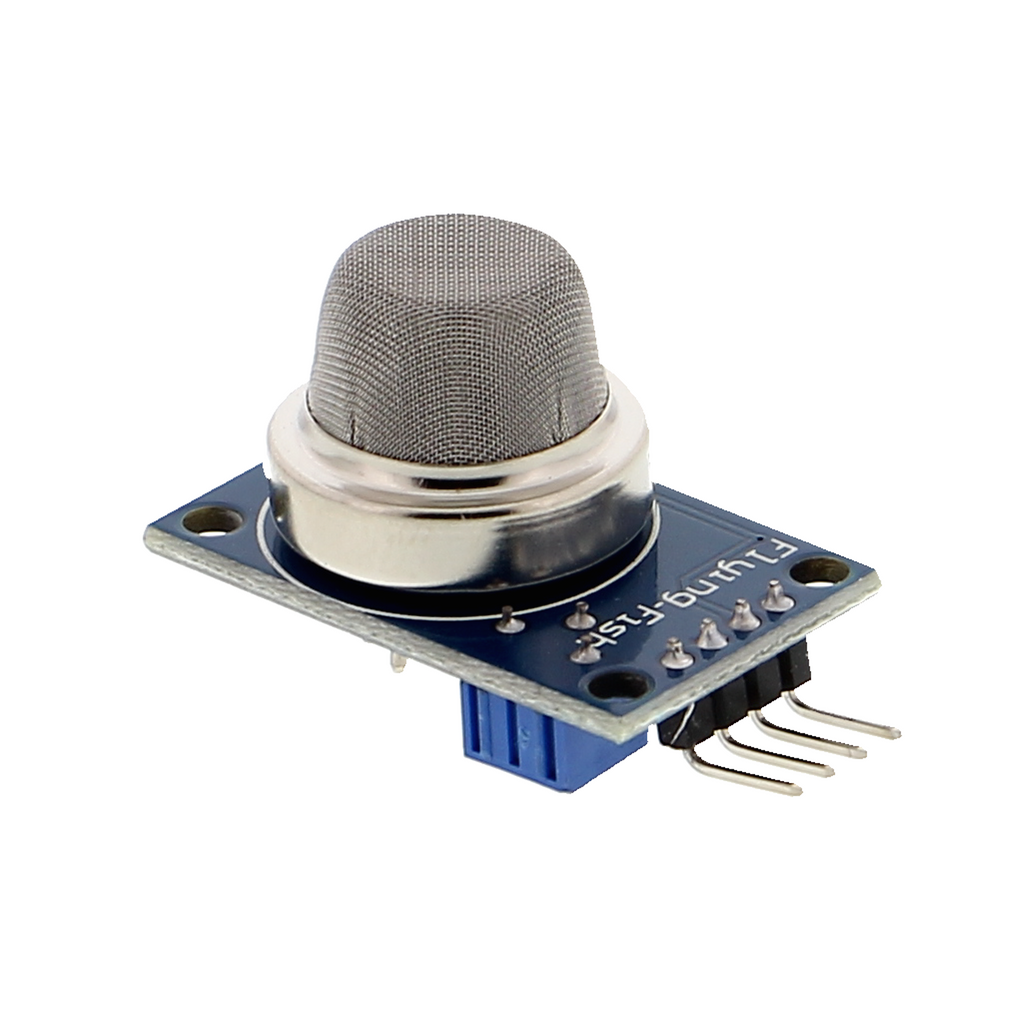

MQ-9 - sensor de monóxido de carbono y gases inflamables

Descripción general del producto

• Sensor para monóxido de carbono y gases combustibles con señal de salida analógica
• Rango de medición de 10 a 1000 ppm para CO, de 100 a 10000 ppm para gases combustibles
• Tensión de funcionamiento de 5 V, consumo de corriente de aproximadamente 150 mA
• Salida analógica de 0 a 5 V mediante resistencia RL (típicamente 10 kOhm)
• Tiempo de calentamiento de aproximadamente 20 segundos; es necesario calibrarlo al aire libre
• Detector semiconductor con elemento calefactor, larga vida útil sin piezas de desgaste

Descripción del producto

El sensor detecta monóxido de carbono en el aire, así como gases combustibles, y emite la concentración como señal de tensión. Aproximadamente 20 segundos después de encenderlo, el elemento de medición alcanza su temperatura de funcionamiento. La señal de salida es entonces de 0 a 5 voltios, donde las tensiones más altas indican concentraciones de gas más elevadas.

El detector funciona con un elemento semiconductor cuya conductividad cambia al entrar en contacto con gases. Un elemento calefactor integrado mantiene el punto de medición a una temperatura constante. Como no se consumen reactivos químicos, no es necesario sustituir periódicamente el sensor. La señal de salida se adapta mediante una resistencia de carga externa (aproximadamente 10 kOhm) y puede conectarse directamente a convertidores analógico-digitales de microcontroladores o computadoras de placa única.

El sensor es adecuado para dispositivos de alarma en garajes y talleres, detectores portátiles de CO, la supervisión en sistemas de ventilación o mediciones de laboratorio durante el desarrollo de prototipos accionados por combustible. En entornos con otros gases o vapores, los valores medidos pueden verse afectados; por ello, la aplicación debe adaptarse al caso de uso concreto.

El sensor requiere una fuente de alimentación estable de 5 V con capacidad de corriente suficiente. Antes de la primera medición, debe calibrarse al aire libre anotando el valor de tensión de salida con una calidad del aire conocida. Los valores medidos no son lineales en todo el rango, sino que siguen una curva característica logarítmica, por lo que se requiere una tabla de características o un procedimiento de calibración.

Advertencia de seguridad

El sensor está destinado exclusivamente a la creación de prototipos y a fines de prueba y desarrollo, y no es adecuado como sustituto de sistemas de detección de gases homologados. En tareas de medición que afecten a la seguridad de las personas, los valores obtenidos deben ser comprobados por un técnico electricista cualificado. El sensor no está destinado a su instalación directa en circuitos eléctricos domésticos.

Contenido del paquete

• 1x MQ-9 - Sensor para monóxido de carbono y gases combustibles
