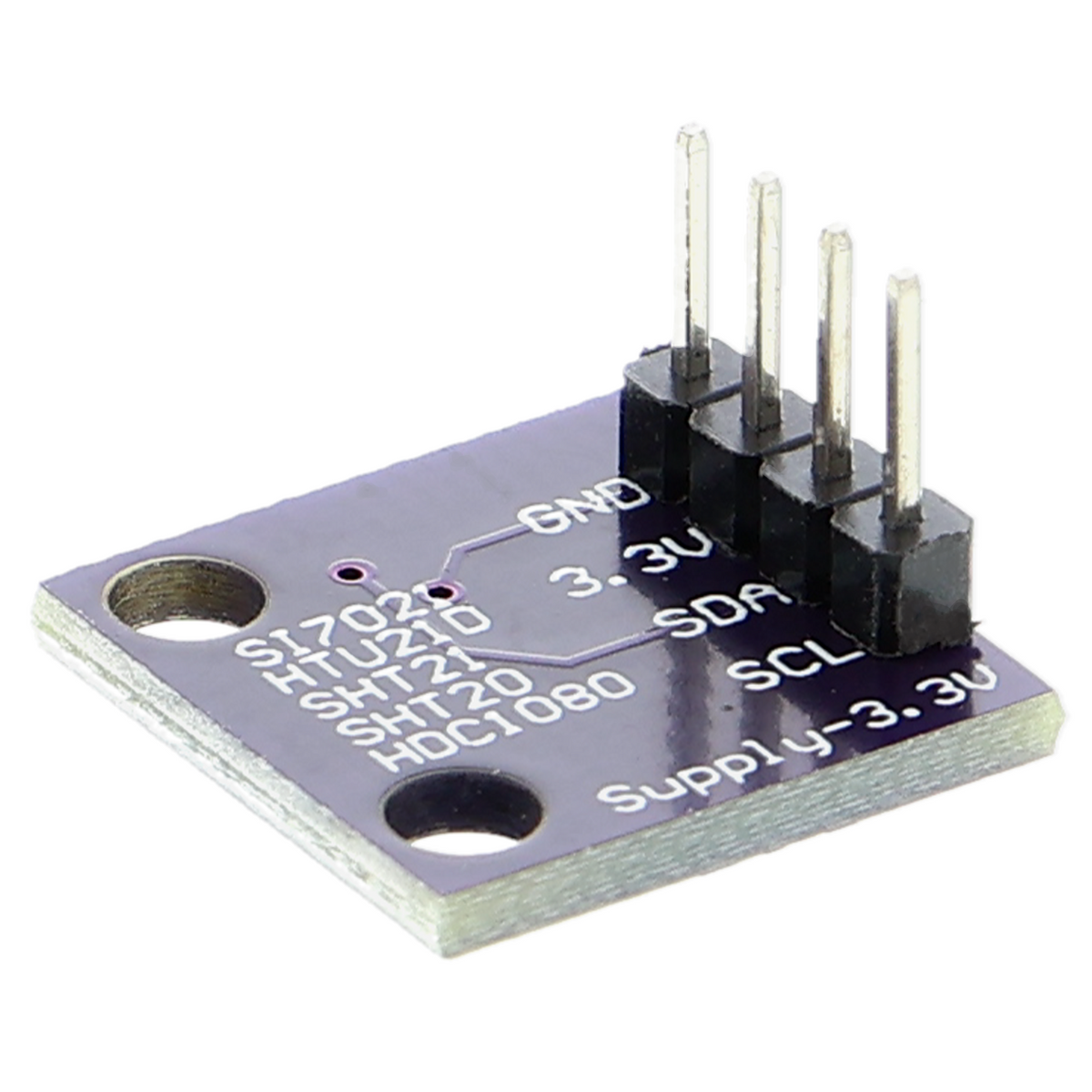

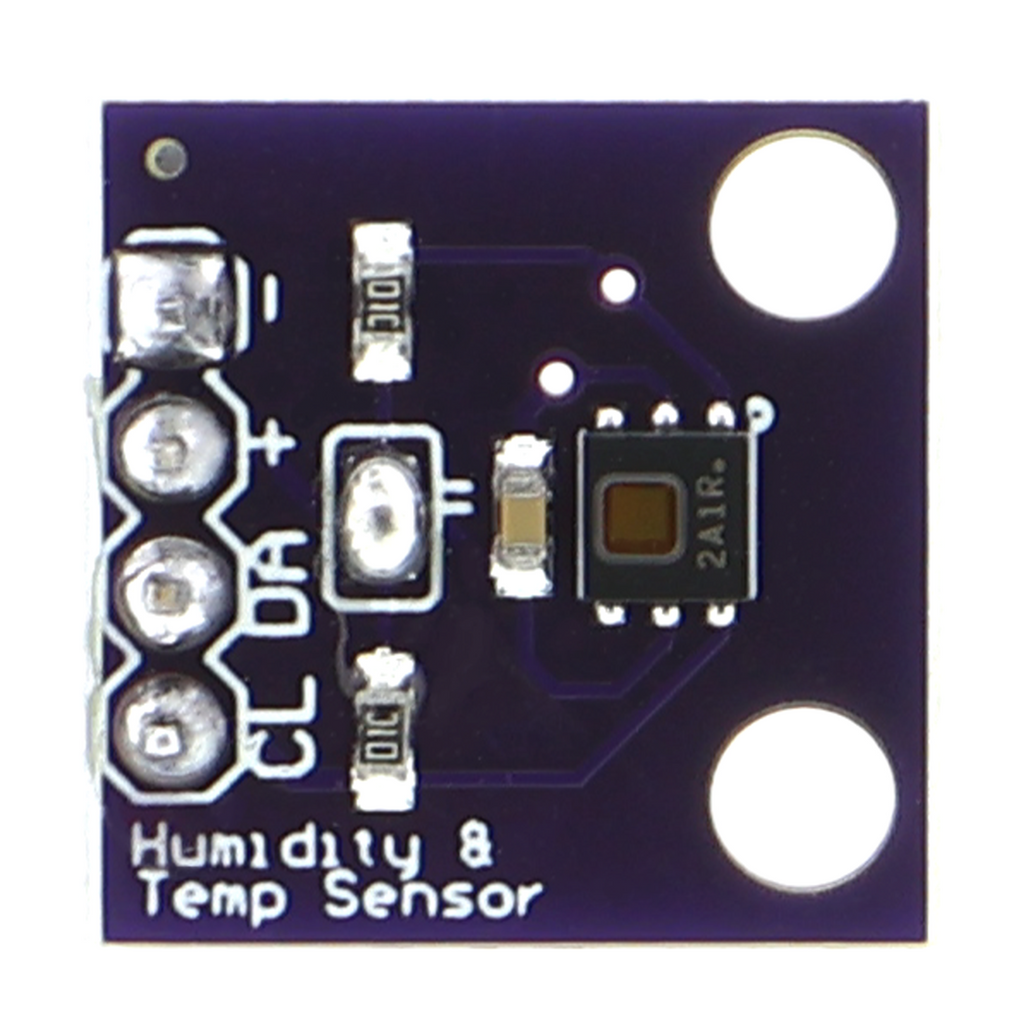

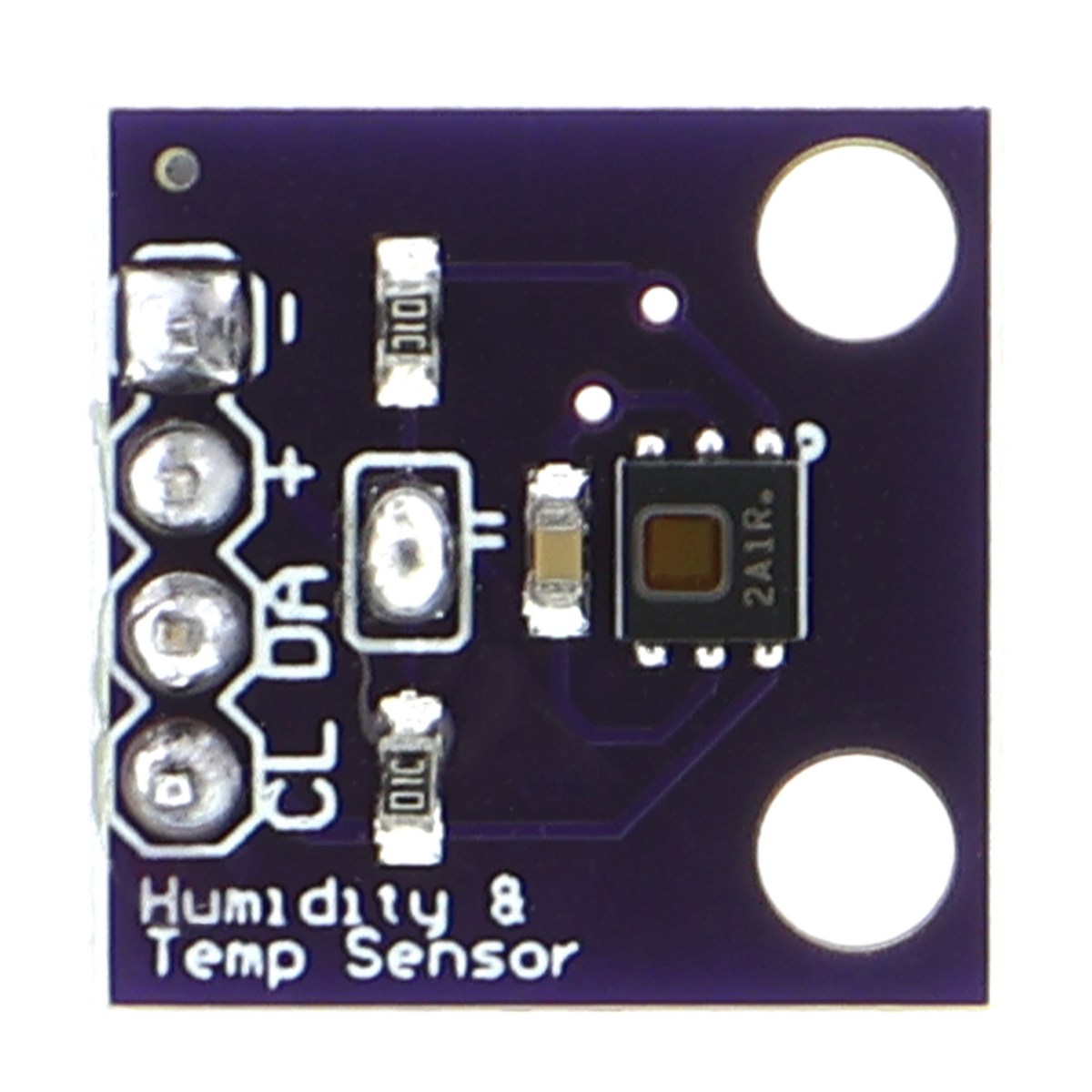

GY-213V, SHT21 - Sensor de temperatura y humedad, I2C

Descripción general del producto

• Sensor combinado de temperatura y humedad con interfaz digital I2C
• Rango de medición de temperatura de −40 a +125 °C y humedad relativa de 0 a 100 %
• Precisión de medición de ±2 % de humedad relativa y ±0,3 °C en el rango medio
• Tensión de funcionamiento de 2,7 a 5,5 V y medición de bajo consumo bajo demanda
• Conector de 3 pines con GND, VCC y SDA/SCL para bus I2C
• Calibración realizada en fábrica y compensación de temperatura integrada

Descripción del producto

El sensor mide simultáneamente la temperatura y la humedad del aire mediante una interfaz I2C y transmite digitalmente los valores medidos a microcontroladores u ordenadores de placa única conectados. El dispositivo utiliza una medición capacitiva para la humedad y un sensor de temperatura situado muy cerca para corregir automáticamente los datos de medición.

Varios de estos sensores pueden conectarse al mismo bus de datos mediante solo dos líneas de señal, sin necesidad de líneas de control adicionales. Esto hace que el sensor ocupe muy poco espacio en redes de medición más grandes. Los valores medidos están disponibles tras una breve espera; no es necesario calibrarlo antes de utilizarlo.

Entre sus aplicaciones típicas se encuentran el control del clima interior en edificios, la supervisión de almacenes con condiciones de almacenamiento definidas, las estaciones meteorológicas en exteriores con temperaturas ambiente de hasta aproximadamente 125 °C, así como incubadoras y máquinas de incubación con control de humedad. También en la automatización de laboratorios o el control de invernaderos, el sensor proporciona datos fiables para algoritmos de regulación.

La tensión de funcionamiento se sitúa entre 2,7 y 5,5 V, por lo que el sensor puede conectarse directamente a niveles lógicos estándar (3,3 V o 5 V). Para utilizarlo se necesita un microcontrolador compatible con I2C, así como resistencias pull-up en las líneas de señal si la placa principal no las incorpora. El rango de medición limita la aplicación a entornos por debajo de 125 °C; para temperaturas superiores se requiere un sensor especializado.

Indicaciones de seguridad

Este módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo. No está diseñado para funcionar en circuitos de alimentación ni para su instalación en redes eléctricas domésticas. Respeta los límites de tensión de funcionamiento de 2,7 a 5,5 V y evita las descargas electrostáticas durante el montaje; si tienes preguntas sobre su integración en sistemas más grandes, consulta a un electricista cualificado.

Contenido del paquete

• 1x GY-213V, SHT21 - Sensor de temperatura y humedad con I2C
• 1x tira de pines con 4 pines
