Sensor digital de temperatura y humedad SHTC3 (I2C) - alternativa al DHT22/AM2302

Descripción general del producto

• Sensor digital de temperatura y humedad con interfaz I2C
• Tensión de funcionamiento de 3,3 a 5,5 V, conexión directa a sistemas de 3,3 V y 5 V sin convertidor de nivel
• 4 pines de conexión, dirección I2C fija 0*70
• Compatible con Arduino, Raspberry Pi y ESP32
• Bajo consumo de energía para aplicaciones alimentadas por batería
• Formato similar al DHT22, pero con interfaz I2C digital en lugar de señal única

Descripción del producto

Este sensor de temperatura y humedad utiliza la interfaz I2C para emitir digitalmente ambos valores medidos. Esto evita la compleja evaluación de una señal cuyo desarrollo depende del tiempo, como en el DHT22, y simplifica considerablemente el control. Los valores medidos se consultan a través de las dos líneas SDA y SCL.

El módulo funciona con tensiones de entre 3,3 y 5,5 V e incorpora un regulador de tensión que alimenta el chip del sensor. Por ello, el módulo puede conectarse directamente tanto a placas de 3,3 V, como la Raspberry Pi, como a sistemas de 5 V, por ejemplo Arduino en su versión estándar, sin necesidad de un convertidor de nivel adicional.

La conexión se realiza mediante cuatro pines para la alimentación, la masa y las líneas de datos SDA y SCL. Con la dirección I2C fija 0*70, el software accede directamente al sensor. Para utilizar varios sensores del mismo tipo en el mismo bus se requiere un multiplexor I2C. La supervisión del clima interior, las estaciones meteorológicas y los sistemas de regulación de la humedad se benefician de la medición doble fiable. El sensor también se utiliza en dispositivos alimentados por batería, ya que mantiene un bajo consumo de energía.

El formato coincide con el de conocidos sensores de humedad, pero permite pasar a la comunicación I2C como alternativa al DHT22 si se adapta el software de la aplicación. Para el funcionamiento solo se necesitan los cuatro pines de conexión y una fuente de alimentación dentro del rango de tensión indicado.

Información de seguridad

El módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es apto para su instalación en el circuito eléctrico doméstico. Para realizar trabajos en la instalación eléctrica o cerca de ella se requiere un técnico electricista cualificado. Si no está claro cómo ponerlo en funcionamiento, se debe consultar a un técnico electricista cualificado antes de comenzar.

Contenido del paquete

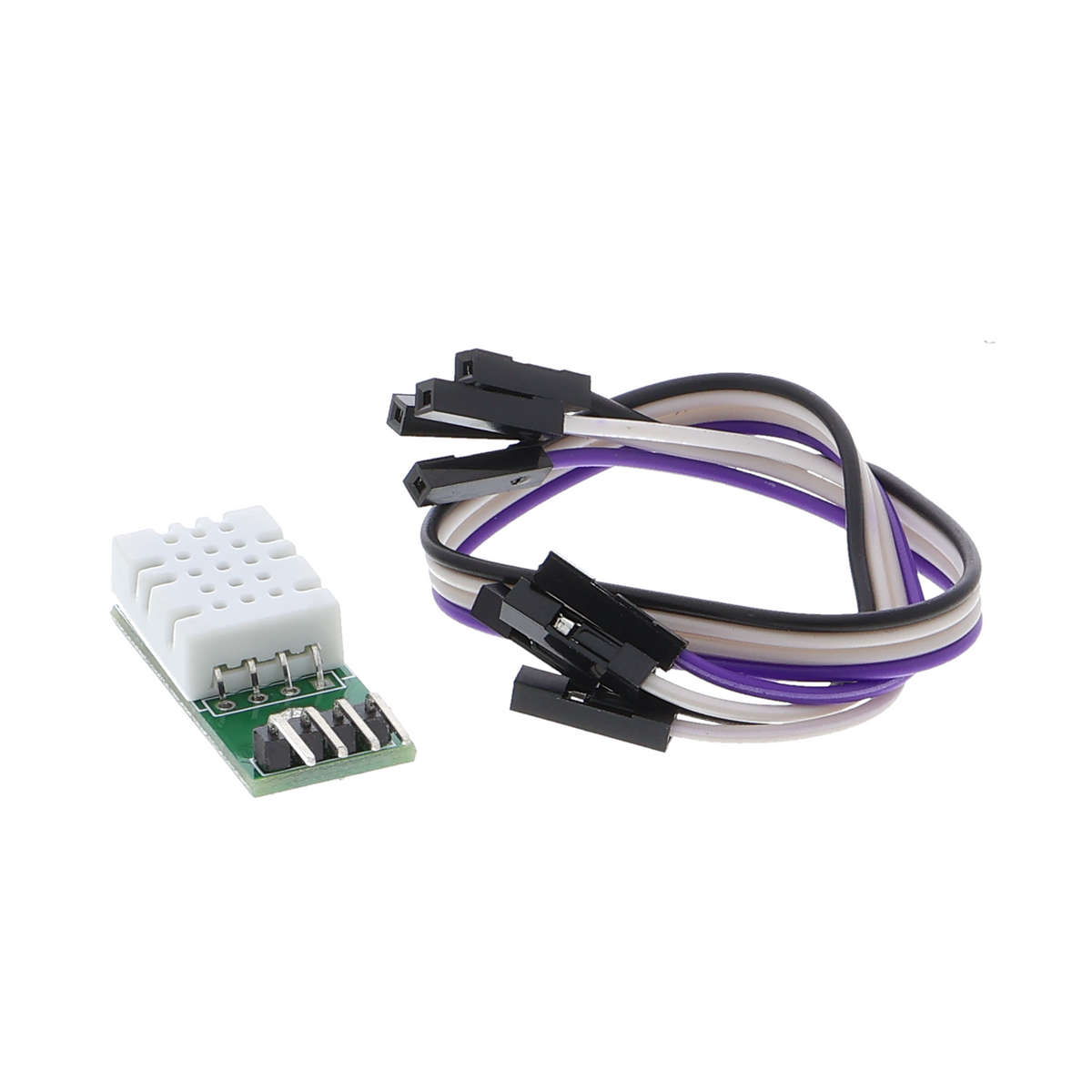

• 1× Sensor digital de temperatura y humedad SHTC3 (I2C) - Alternativa al DHT22/AM2302, incluido cable de conexión
