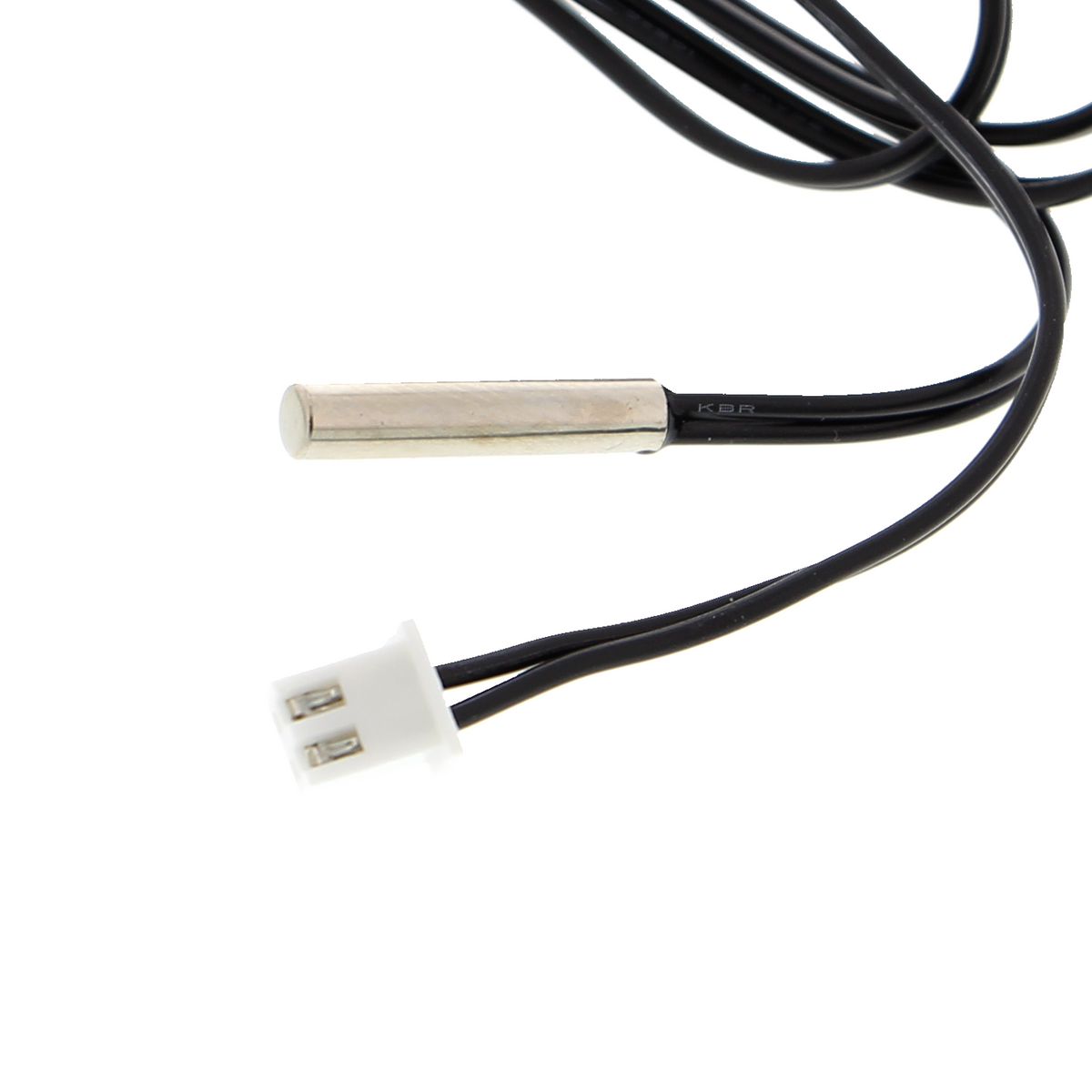

Sensor de temperatura NTC 10K resistente al agua - cable de conexión de 1m

Descripción general del producto

• Sensor de temperatura NTC resistente al agua con sonda de acero inoxidable
• Rango de medición de −20 °C a +105 °C
• Resistencia nominal de 10 kΩ a 25 °C, valor B 3950
• Cable de conexión de 1 m con conector XH2.54
• Sensor pasivo, evaluación mediante divisor de tensión
• Uso en líquidos y entornos húmedos

Descripción del producto

El sensor NTC (resistencia con coeficiente de temperatura negativo) disminuye su valor de resistencia cuando aumenta la temperatura. Con una resistencia nominal de 10 kΩ a 25 °C y un valor B de 3950, describe la dependencia no lineal entre la temperatura y la resistencia eléctrica. Por ello, para realizar una medición precisa se necesita una tabla de valores o una fórmula aproximada, como la ecuación de Steinhart-Hart.

La sonda de acero inoxidable (25 * 5 mm) protege el sensor del agua y la humedad, por lo que permite su uso directo en líquidos. El cable de 1 m de longitud termina en un conector XH2.54 blanco que puede conectarse directamente a placas de prototipos o placas de pruebas. Como el NTC no está polarizado, la dirección de conexión no importa.

Para la evaluación, el sensor se conecta en serie con una resistencia fija conocida, formando así un divisor de tensión. Una entrada analógica del microcontrolador registra la tensión que cae en el NTC y la convierte en un valor de temperatura basándose en la relación entre resistencia y temperatura. El sensor es adecuado para depósitos de agua, radiadores, sistemas de refrigeración o el interior de la carcasa de impresoras 3D.

El conector no es resistente al agua y debe mantenerse seco. Para realizar mediciones en el rango de temperatura de −20 °C a +105 °C solo se necesita un microcontrolador de evaluación con entrada analógica; el sensor no requiere una fuente de alimentación independiente.

Advertencia de seguridad

El conector y el cable no deben entrar en contacto con el agua. Los trabajos en la alimentación eléctrica o cerca de ella están reservados a electricistas cualificados; en caso de duda, consulta a un electricista cualificado antes de la puesta en funcionamiento. El dispositivo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo.

Contenido del paquete

• 1x Sensor de temperatura NTC 10K resistente al agua - cable de conexión de 1 m
