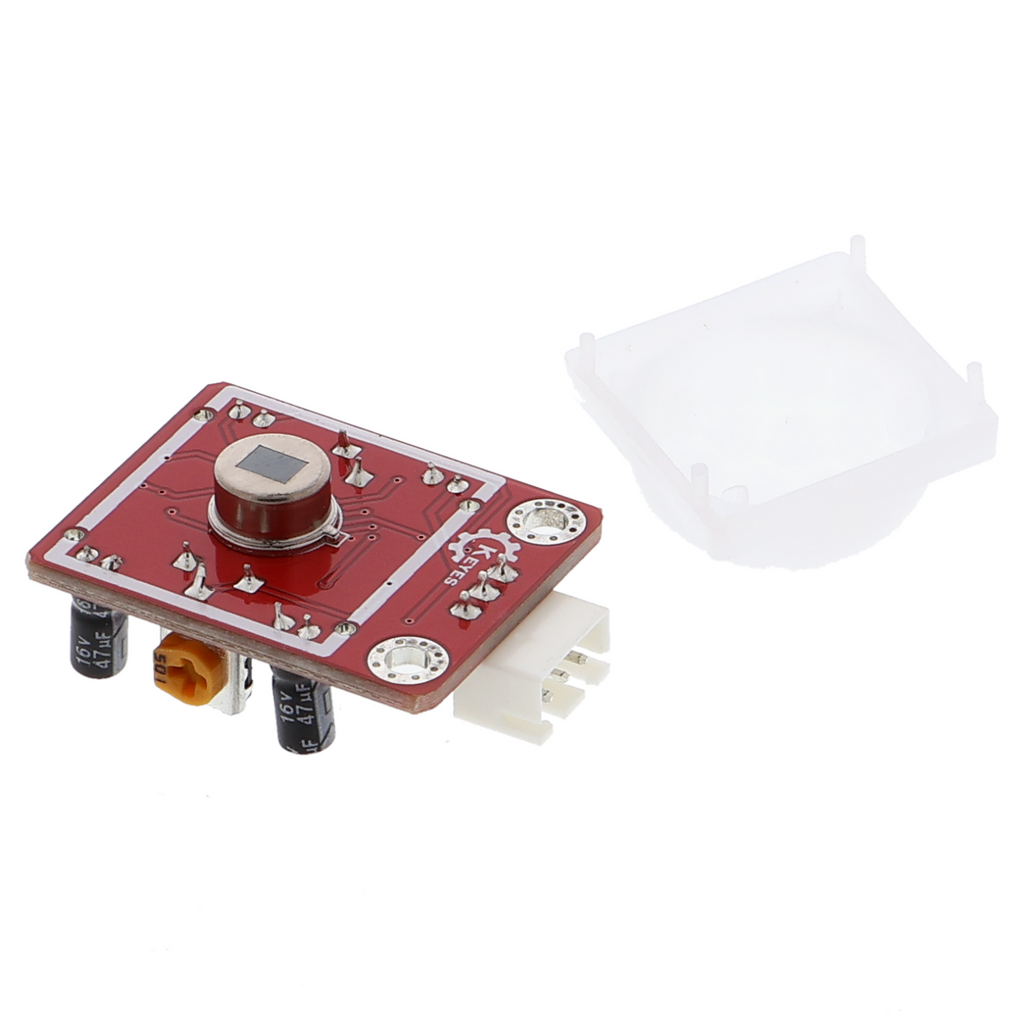

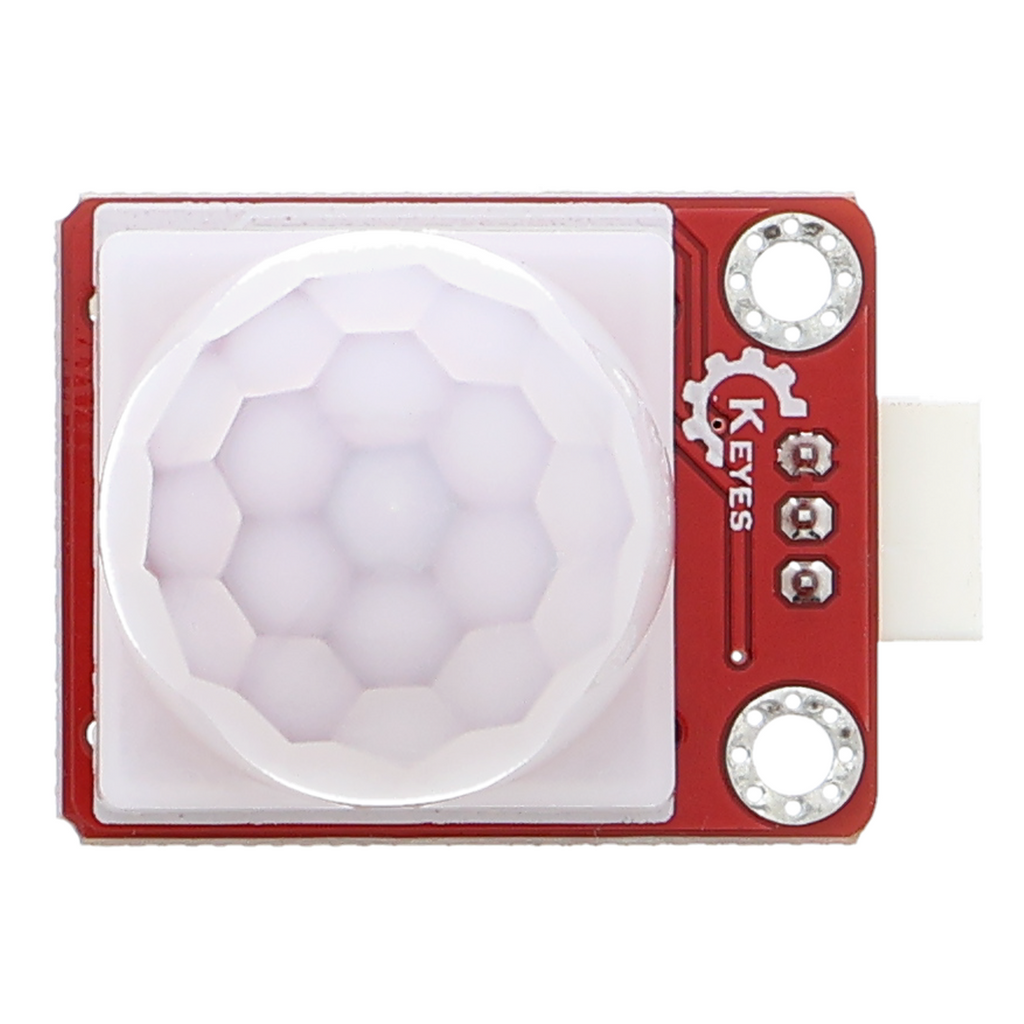

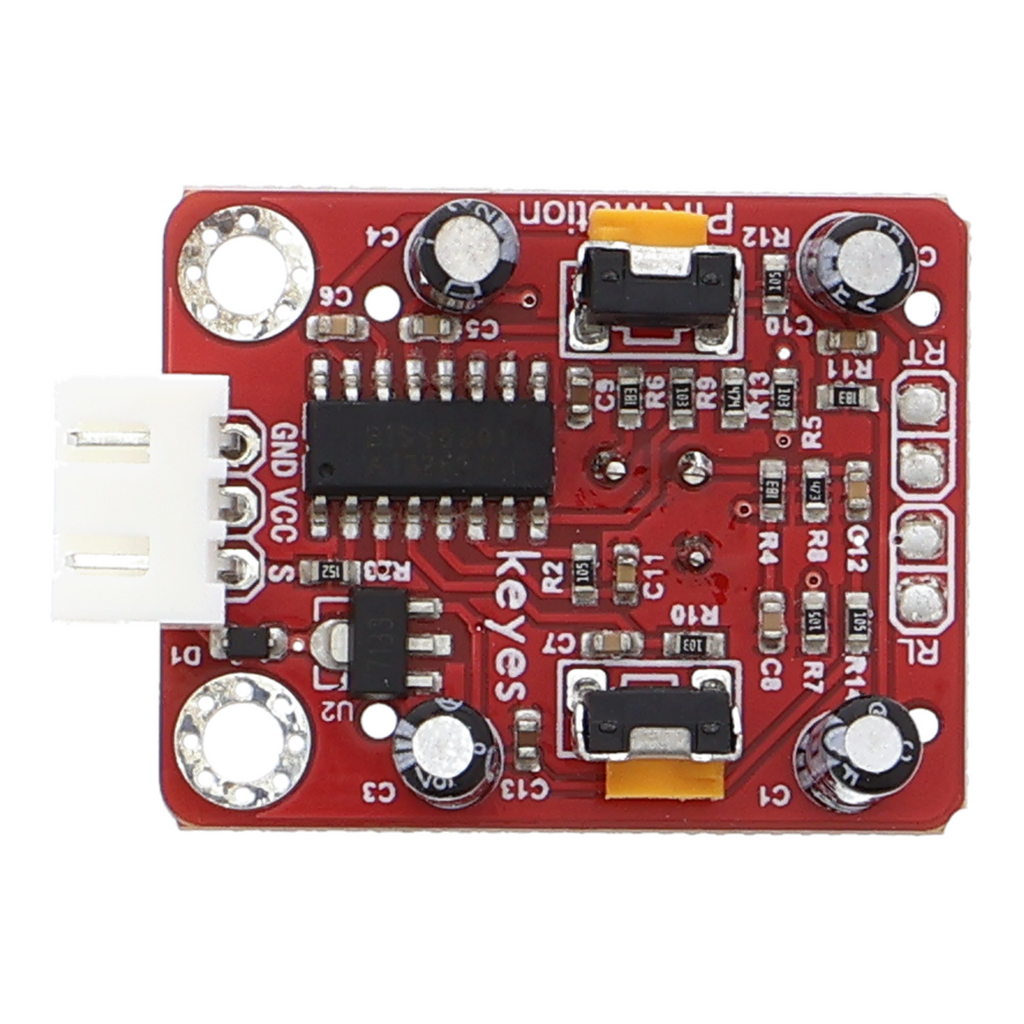

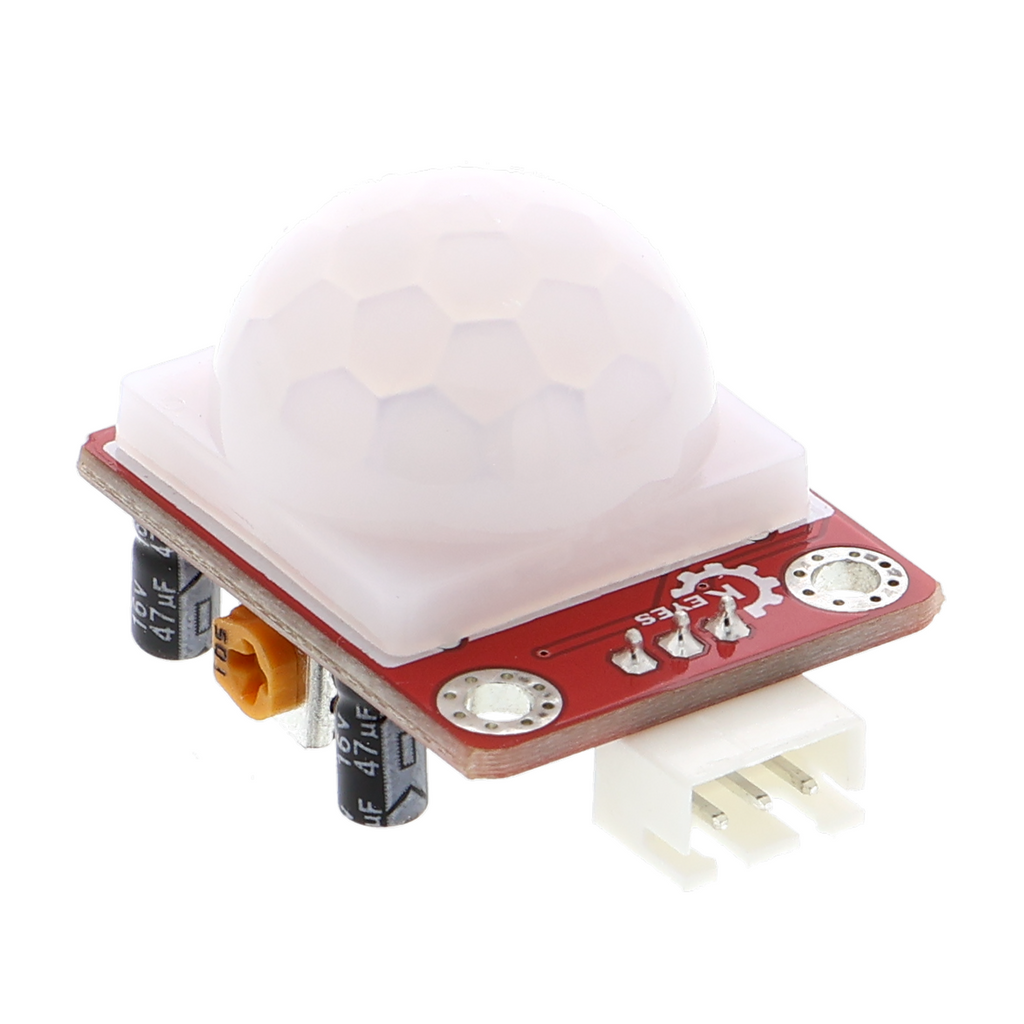

Sensor de movimiento HC-SR501 con conector hembra JST XH2.54 3P

Descripción general del producto

• Sensor de movimiento digital para detectar movimientos mediante tecnología infrarroja pasiva
• Salida digital Low/High con un alcance de hasta 7 metros
• Tensión de funcionamiento de 4,5 V a 20 V, con conector JST-XH para la conexión
• Retardo antes de restablecer la salida ajustable de 5 a 300 segundos
• El sensor permanece ignorado incluso durante el movimiento durante un máximo de 90 segundos (modo de bloqueo)

Descripción del producto

El sensor de movimiento con tecnología infrarroja pasiva detecta la radiación térmica y notifica los movimientos detectados mediante una señal digital. El módulo funciona independientemente de las condiciones de iluminación, por lo que no necesita una referencia estable de luz diurna y proporciona de forma fiable un nivel High o Low en su salida mientras dure el movimiento.

La tensión de alimentación se encuentra entre 4,5 y 20 voltios, lo que permite conectarlo a distintas fuentes de alimentación y a diferentes placas controladoras. El tiempo de respuesta y el comportamiento después de detenerse el movimiento pueden ajustarse por separado. El retardo antes de restablecer la señal de salida varía de 5 a 300 segundos, para filtrar, por ejemplo, movimientos falsos causados por corrientes de aire o por casualidad. Un modo de bloqueo independiente evita que el módulo vuelva a activarse inmediatamente después de la primera detección.

El sensor se utiliza en sistemas de vigilancia, donde detecta movimientos en espacios y activa una luz o una alarma, o en sistemas automatizados que solo inician su funcionamiento cuando detectan movimiento. También se utiliza con frecuencia en pruebas de proyectos de sensores, ya que funciona de forma fiable y no requiere calibración. La conexión se realiza mediante un conector JST-XH.

Se requiere una fuente de alimentación de entre 4,5 y 20 voltios. Para obtener salidas digitales con otros niveles de tensión se necesita un convertidor de nivel. Tras encenderlo, el sensor necesita un tiempo de calentamiento de aproximadamente 30 a 60 segundos antes de medir de forma fiable.

Advertencia de seguridad

El módulo no está diseñado para instalarse en la red eléctrica doméstica y sirve exclusivamente para construir prototipos y para fines de prueba y desarrollo. Los trabajos en la instalación eléctrica o cerca de ella están reservados a personal electricista cualificado. En caso de duda, consulta a un electricista cualificado antes de ponerlo en funcionamiento.

Contenido del paquete

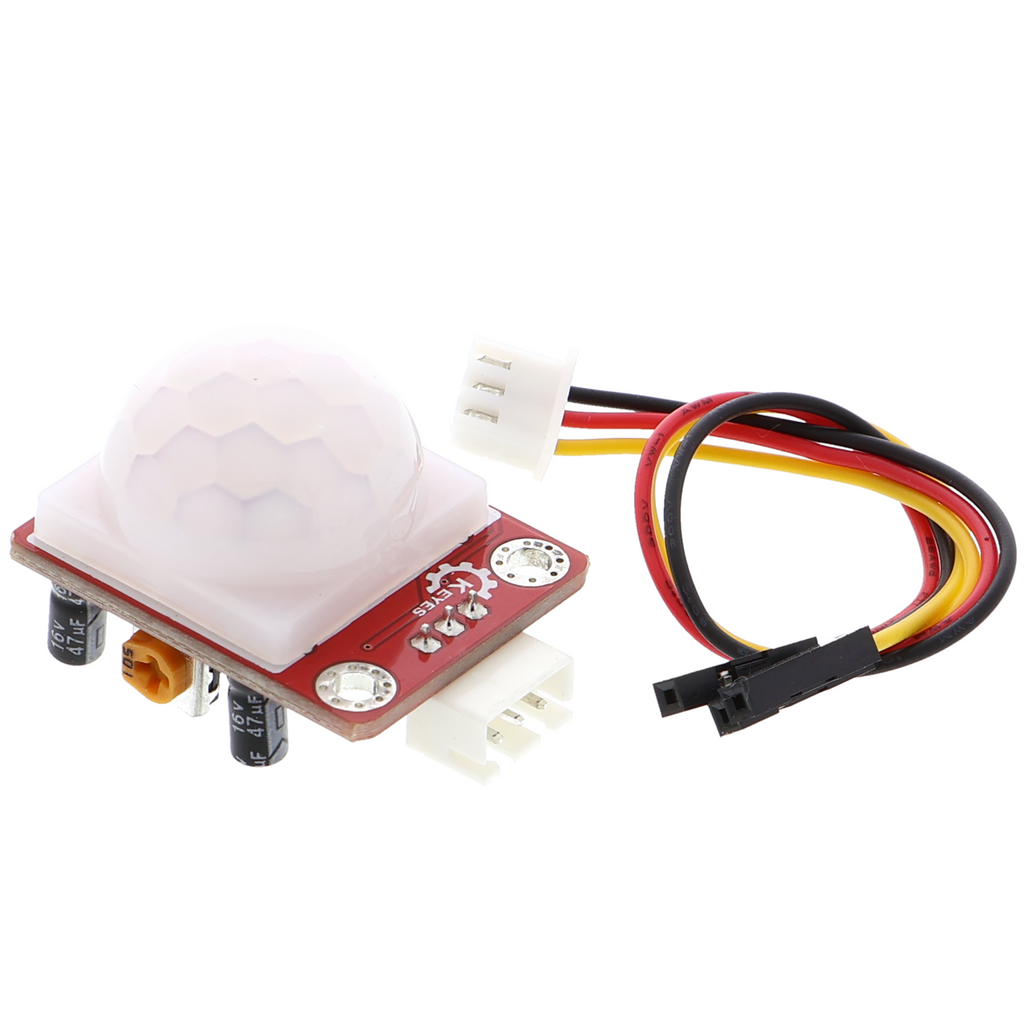

• 1x sensor de movimiento detector de movimiento HC-SR501 con conector hembra JST XH2.54 3P
