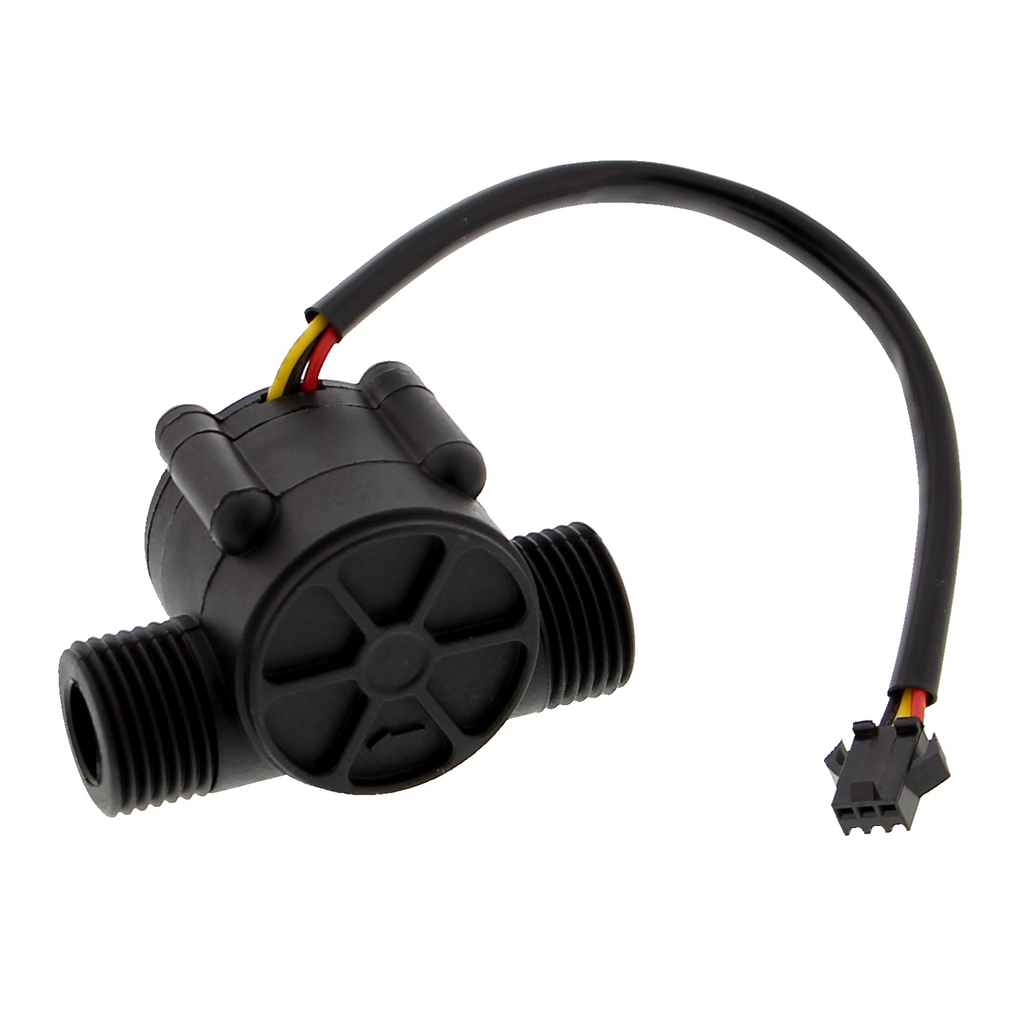

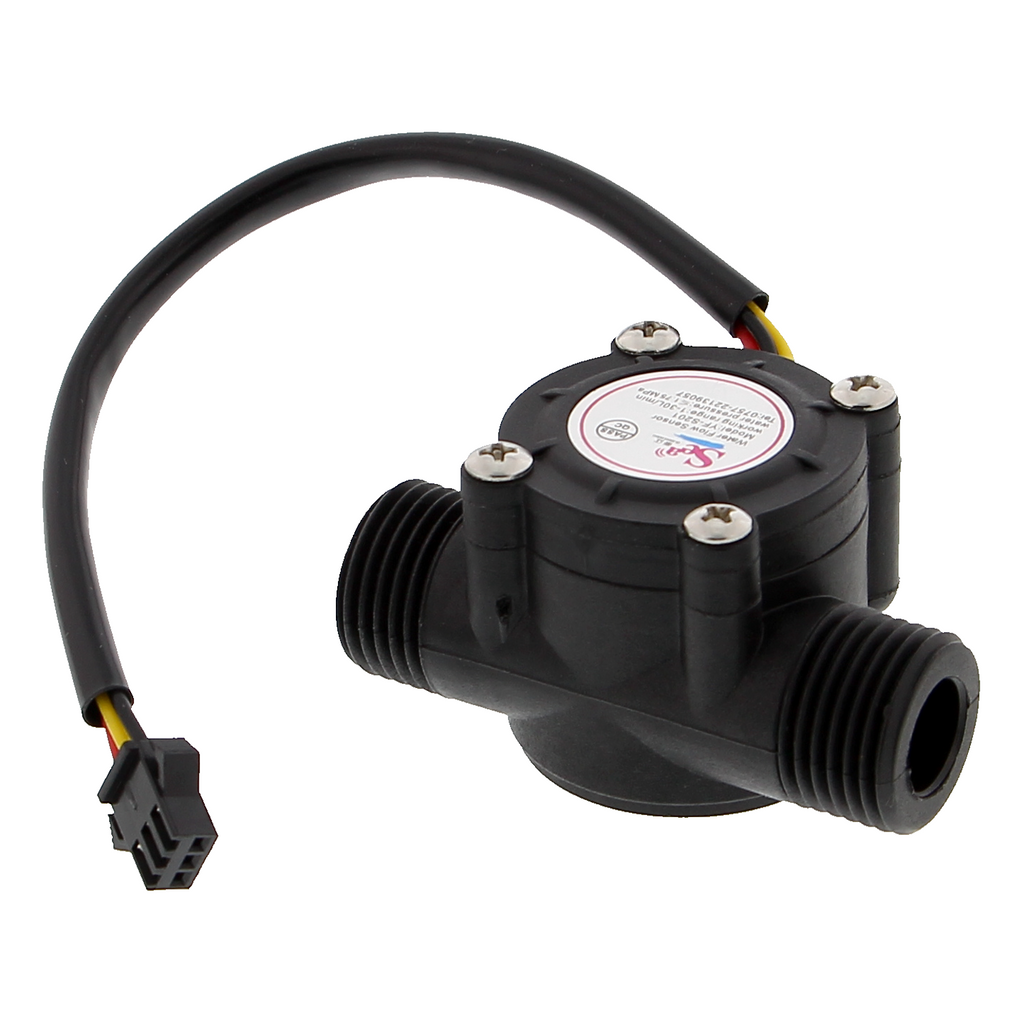

Sensor de agua/flujo YF-S201 - 1-30L/Min, G1/2, efecto Hall

Descripción general del producto

• El sensor mide el caudal de agua en un rango de 1 a 30 litros por minuto
• Rosca G1/2 para conexiones directas a tuberías
• Sensor de efecto Hall, sin contacto y sin desgaste
• Salida de pulsos para el conteo digital y el cálculo del caudal
• Niveles lógicos de 5 V para la conexión directa con microcontroladores
• Rosca interior y diseño compacto para espacios de instalación reducidos

Descripción del producto

El sensor de caudal funciona según el principio del efecto Hall y cuenta el flujo de agua que pasa por su carcasa. Un impulsor situado en el interior gira con el flujo de agua, mientras un campo magnético activa un sensor Hall en cada vuelta. El sensor emite uno o varios pulsos por cada litro como señal digital que los microcontroladores pueden procesar directamente.

Con su bloque roscado G1/2, el sensor se adapta a tuberías estándar y no requiere conexiones de compresor. El rango de medición de 1 a 30 litros por minuto cubre tanto aplicaciones de bajo caudal como caudales medios. La frecuencia de pulsos es proporcional al caudal, por lo que al contar los pulsos se puede determinar la cantidad de agua que ha circulado en cualquier intervalo de tiempo.

El sensor es adecuado para sistemas de almacenamiento de agua de lluvia, donde se debe controlar la cantidad introducida, así como para sistemas de riego de jardines, la supervisión de acuarios y como contador en montajes experimentales de laboratorio. Un escenario de uso es activar una alarma cuando se supera una cantidad de agua preestablecida, por ejemplo, para proteger contra la rotura de tuberías o limitar los costes de consumo.

El sensor requiere una fuente de alimentación externa de 5 V y emite señales con nivel de 5 V. Para la evaluación se necesita una entrada con función de contador de pulsos o una interrupción en el microcontrolador; la frecuencia y el número de pulsos por litro deben determinarse mediante la hoja de datos o por medición, ya que pueden variar ligeramente según el caudal. El rango de medición inferior a 1 litro por minuto no es fiable.

Advertencia de seguridad

El sensor está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo. No debe utilizarse en tuberías de agua domésticas conectadas a la red urbana, en sistemas de alta presión ni para la supervisión de agua potable. En caso de duda sobre su idoneidad para una aplicación prevista, debe consultarse a un técnico electricista cualificado antes de la instalación.

Contenido del paquete

• 1x sensor de agua/caudal YF-S201 - 1-30L/Min,  G1/2, efecto Hall
