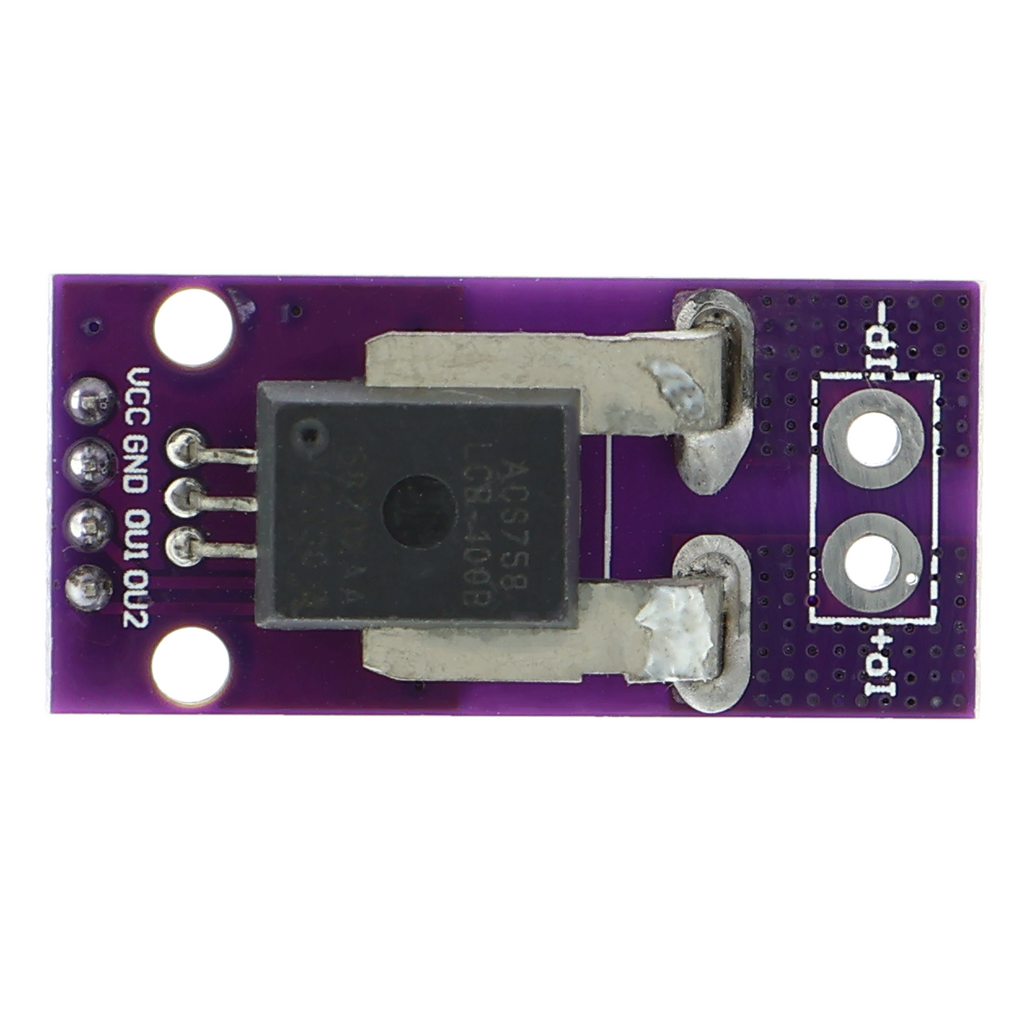

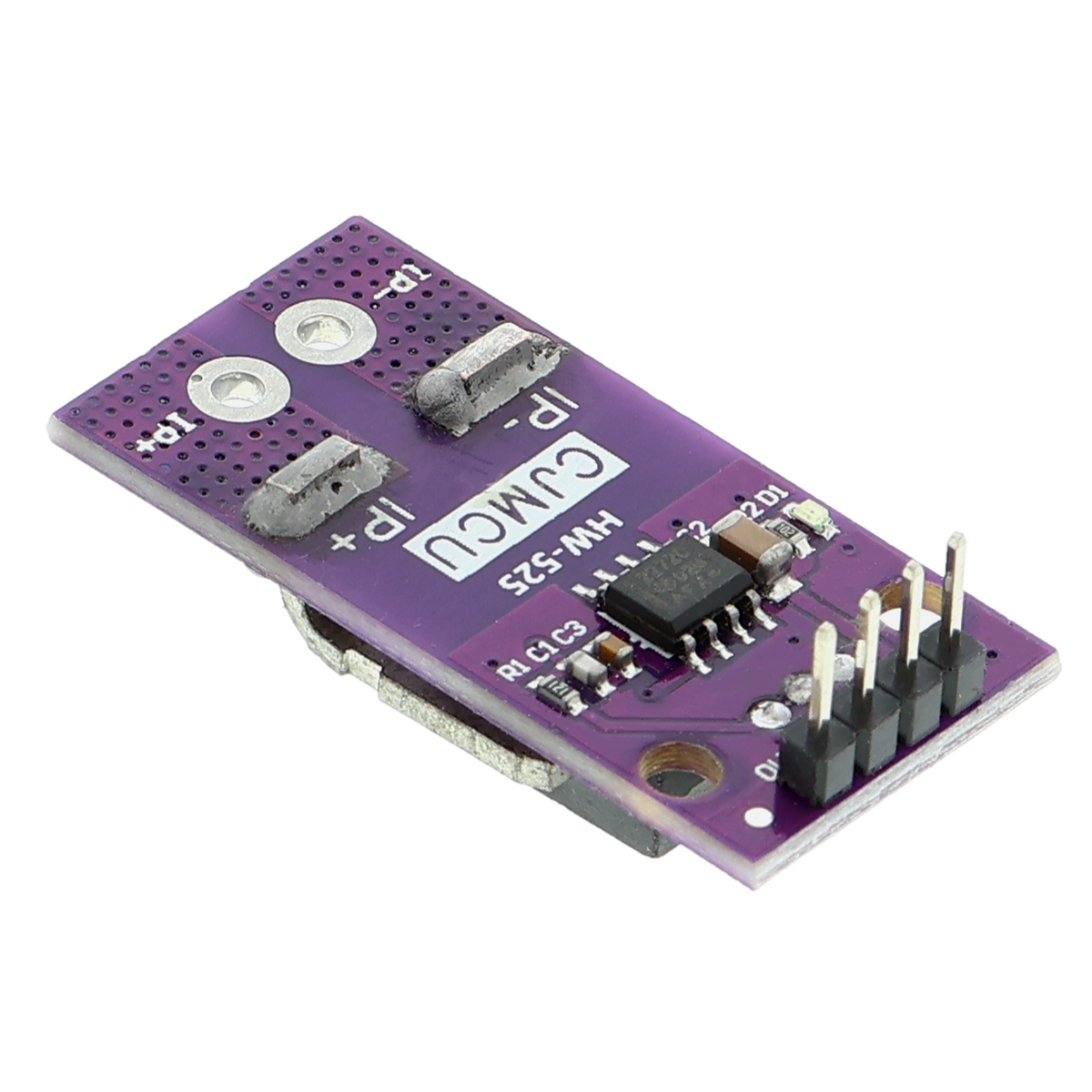

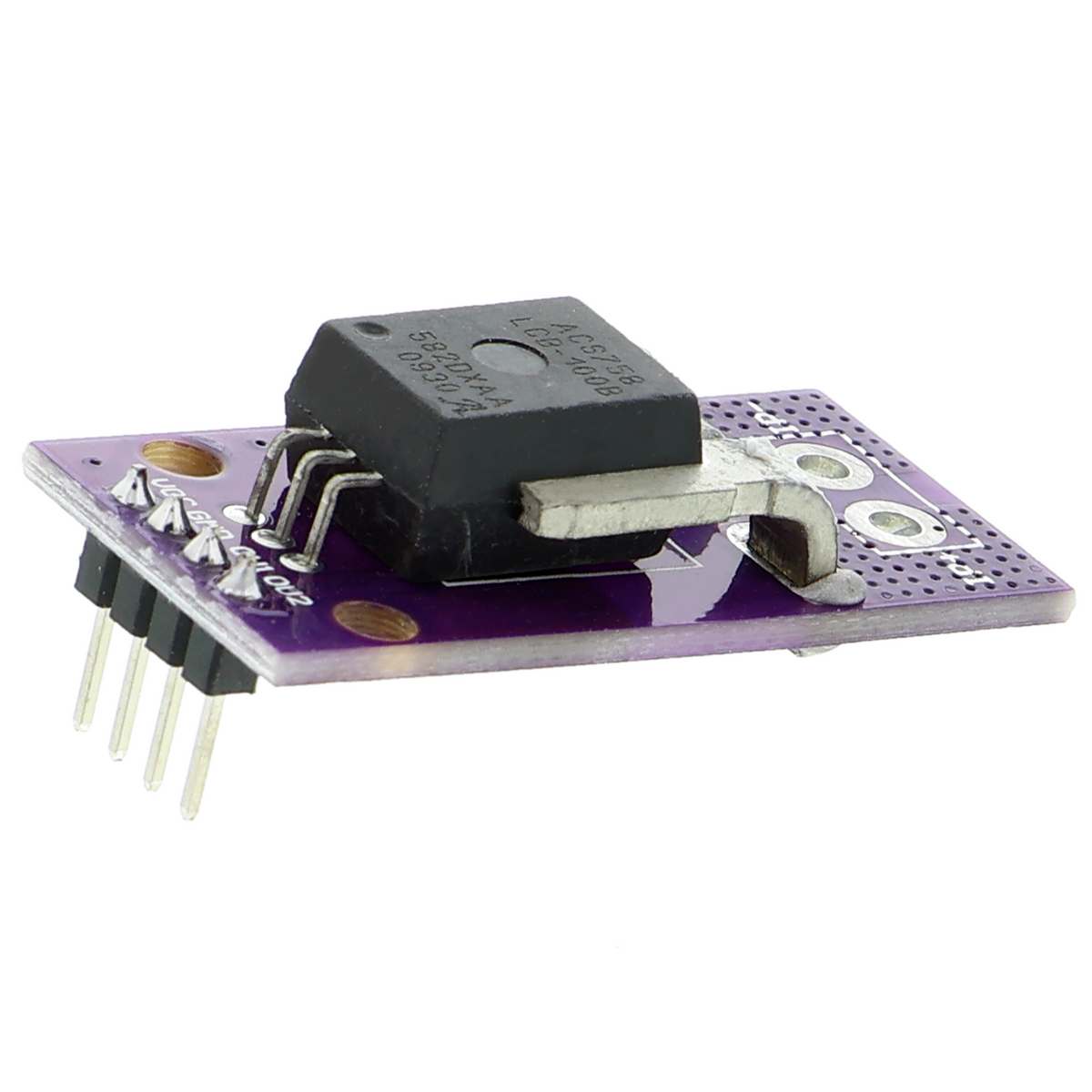

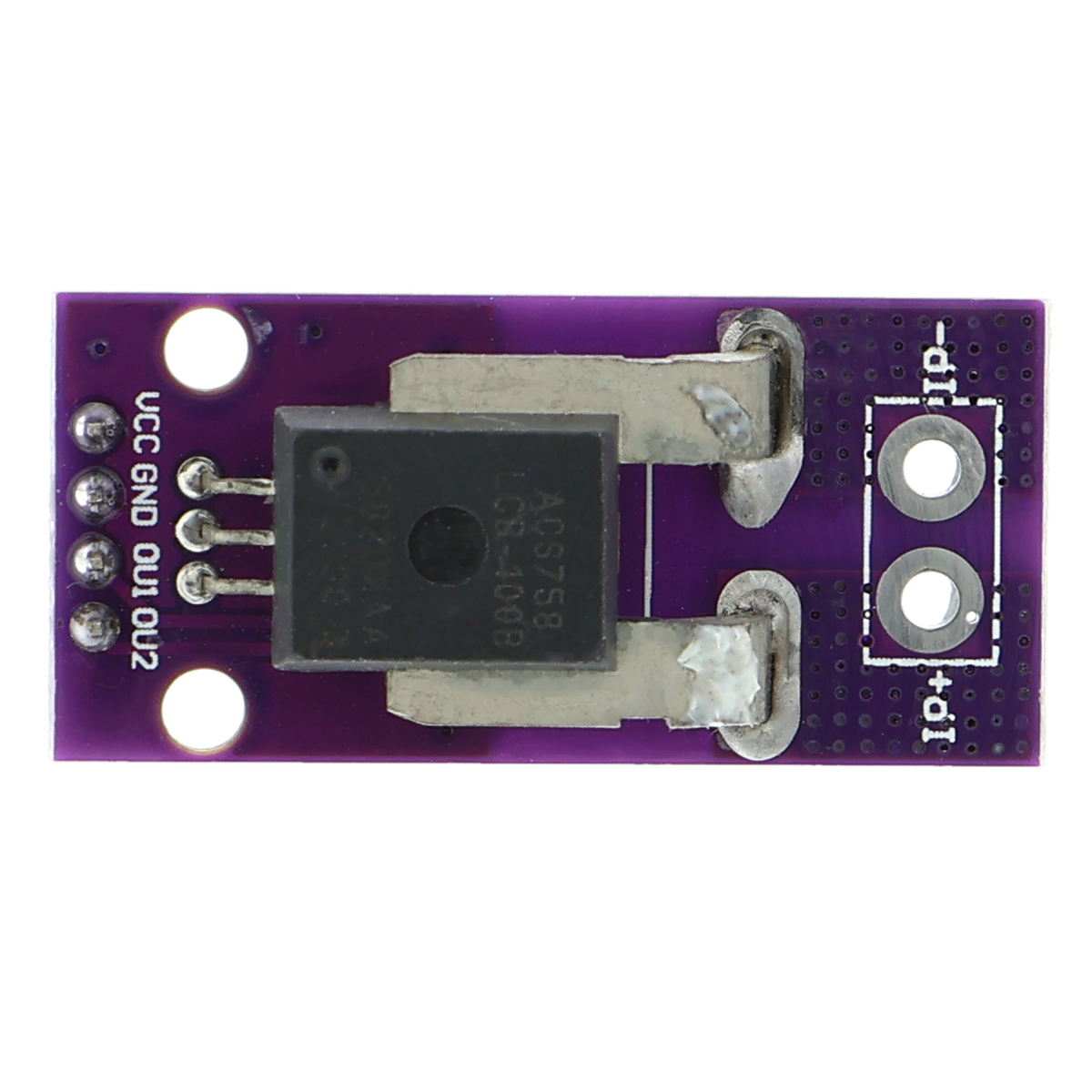

Sensor de corriente Allegro ACS758 - bidireccional, ±100 A, 3,3-5,5 V

Descripción del producto

• Sensor de corriente con efecto Hall para flujo de corriente bidireccional
• Rango de medición de -100 A a +100 A
• Salida de tensión analógica con potencial de reposo de 2,5 V
• Tensión de funcionamiento de 3,3 V a 5,5 V
• Sensibilidad de 26 mV/A
• Encapsulado con barras colectoras integradas
• Encapsulado DIP8 con sistema de barras aislado

Descripción del producto

Este sensor de corriente bidireccional funciona según el efecto Hall y mide corrientes de entre -100 A y +100 A. La corriente fluye a través de barras colectoras internas, mientras que el sensor proporciona una señal de tensión proporcional sin conexión galvánica. La salida se sitúa en 2,5 V como punto central, de modo que las corrientes en ambas direcciones se representan correctamente con su signo.

Por tanto, también se pueden conectar directamente sistemas lógicos de 3,3 V a la tensión de funcionamiento de entre 3,3 V y 5,5 V, mientras que la salida de tensión, con 26 mV por amperio, presenta una impedancia relativamente alta. Esto permite obtener una buena resolución; sin embargo, el convertidor analógico del dispositivo conectado en la entrada debería aportar poco ruido y los cables de medición deberían instalarse cortos y apantallados.

La barra colectora aislada permite utilizar el sensor sin aislamiento galvánico externo en aplicaciones como la supervisión de potencia de motores y consumidores, sistemas de baterías bidireccionales y redes de distribución de corriente continua. Un ejemplo es la medición de una batería durante la carga y bajo carga con el mismo sensor, sin necesidad de componentes independientes para la corriente de carga y descarga.

Para obtener valores de medición precisos, es imprescindible una alimentación estable con un desacoplamiento suficientemente dimensionado, así como una tensión de referencia de normalmente 5 V en el convertidor analógico si este no puede escalarse internamente a 2,5 V. Las temperaturas de funcionamiento se sitúan entre -40 y +125 grados Celsius.

Nota de seguridad

El sensor no mide ninguna diferencia de potencial eléctrico entre la barra colectora y la electrónica; en circuitos con referencia de potencial a la instalación eléctrica doméstica, se debe consultar a un electricista cualificado antes de la puesta en funcionamiento. El producto está destinado exclusivamente a prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en el circuito eléctrico doméstico.

Contenido del suministro

• 1* Sensor de corriente Allegro - 100A, ACS758, bidireccional
