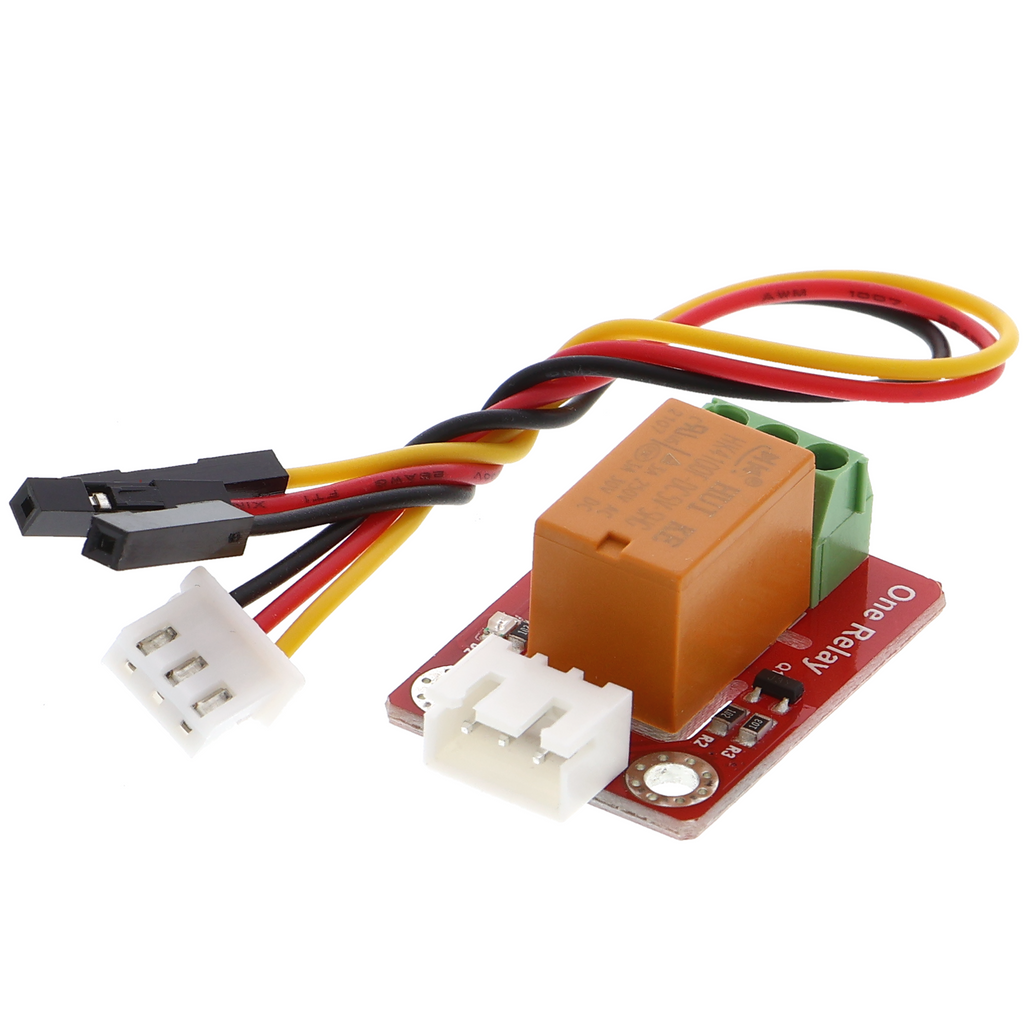

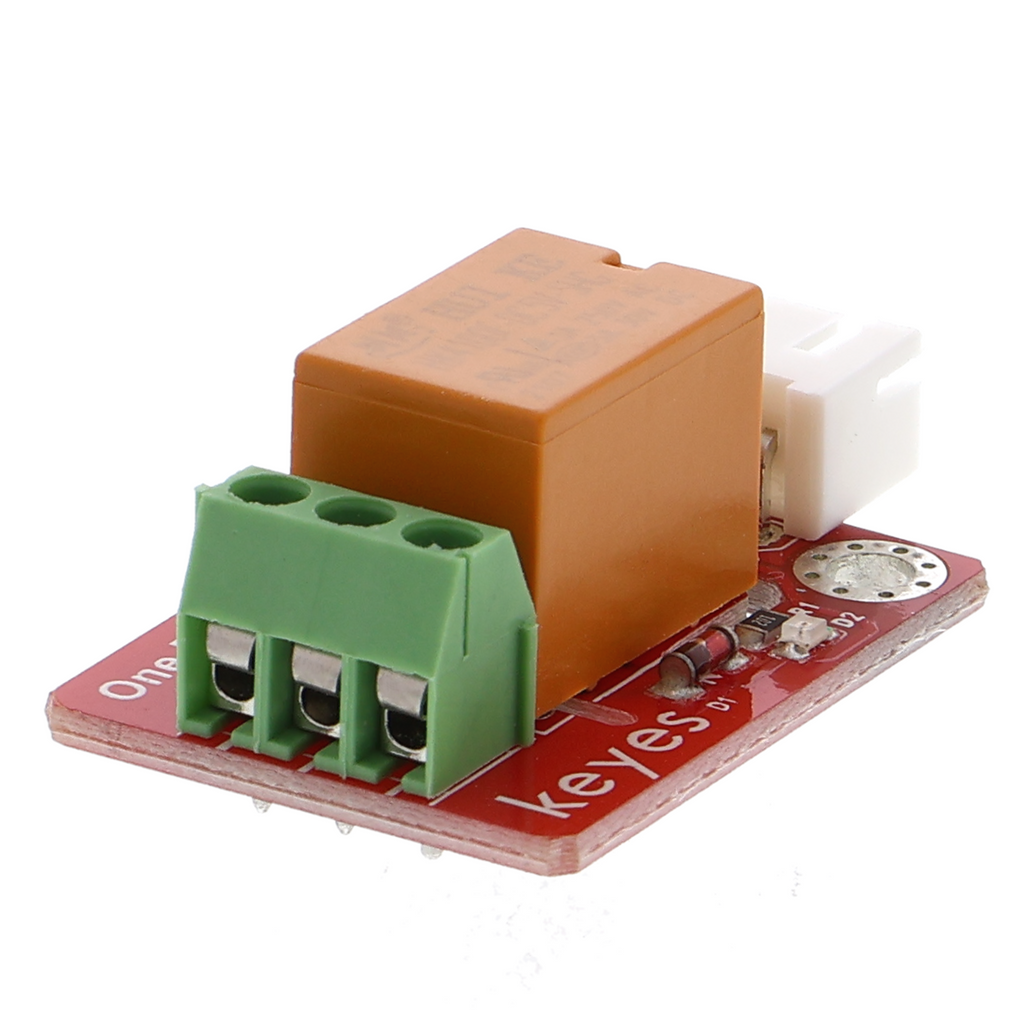

Relé de 5V con conector JST XH2.54 3P

Descripción general del producto

• Relé electromagnético para control de 5 V
• Conmuta cargas de hasta 10 A mediante contacto conmutado
• Conector hembra JST-XH2.54 para conexión mediante cable a placas de microcontrolador
• Tensión de bobina de 5 V CC, corriente nominal de los contactos de 10 A
• Equipado con tres contactos, dos contactos conmutados más una conexión común
• Tiempos de conmutación rápidos, inferiores a 15 milisegundos

Descripción del producto

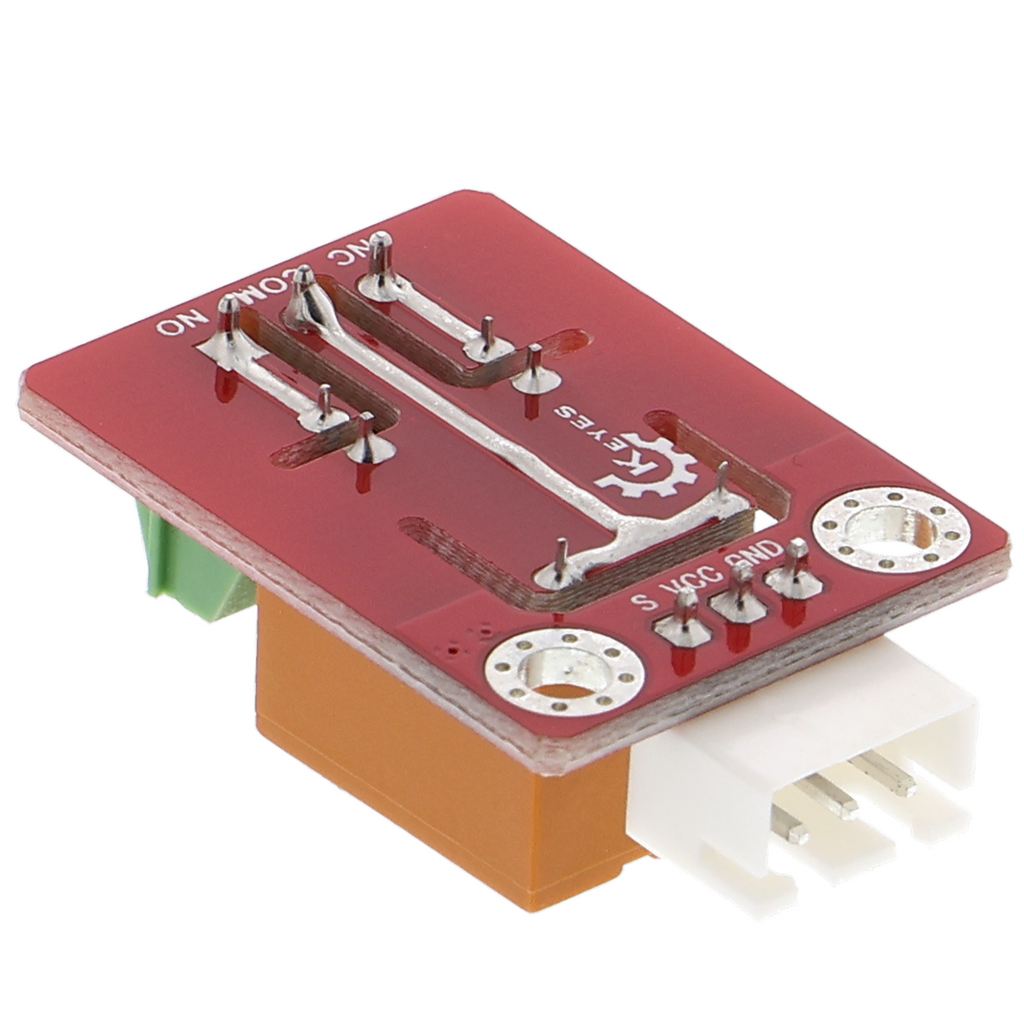

Este relé electromagnético con una tensión de bobina de 5 V funciona como interruptor para cargas de corriente elevada y, al mismo tiempo, separa galvánicamente el circuito de control de la carga conmutada. El conector hembra JST-XH2.54 permite la conexión directa a placas de microcontrolador sin soldar; el conector está montado sobre tres pines y conduce la alimentación, así como las líneas de señal de la bobina y de retorno.

El relé utiliza una bobina electromagnética para accionar un interruptor mecánico. Cuando circula corriente por la bobina de 5 V, el imán atrae una armadura y conecta el contacto central con uno de los dos contactos exteriores. Esto permite conmutar cargas incluso cuando las salidas de la placa no pueden proporcionar por sí mismas una capacidad de conmutación suficientemente alta para controlar cargas de este tipo. Para proteger las etapas de salida sensibles, es imprescindible utilizar un diodo de rueda libre que absorba los picos de inducción generados al desconectar la bobina.

Entre sus aplicaciones habituales se encuentran la conmutación de bombas y válvulas en montajes experimentales de agua, el encendido y apagado de elementos calefactores en reguladores de temperatura o la conmutación de fuentes de alimentación en circuitos de prueba y medición. El relé también es adecuado para controlar electroimanes en experimentos mecánicos, por ejemplo, para analizar campos magnéticos. Asimismo, permite conmutar cargas rotativas, como pequeños motores de corriente continua, siempre que su consumo de corriente no supere la capacidad nominal de los contactos.

Para su funcionamiento se necesita una alimentación de 5 V para la bobina; esta puede proceder de la placa o de una fuente de alimentación independiente. Debe conectarse un diodo de rueda libre (1N4007 o similar) en paralelo con la bobina, con el cátodo conectado al polo positivo de la alimentación de la bobina. Las cargas conmutadas no deben utilizarse en la red eléctrica doméstica y, si la aplicación no está clara, deben ser revisadas por un profesional electricista.

Advertencia de seguridad

Este relé no está destinado a instalarse en circuitos eléctricos domésticos y solo debe utilizarse para la construcción de prototipos, así como para pruebas y desarrollo. Es imprescindible conectar un diodo de rueda libre en paralelo con la bobina para proteger la electrónica frente a los picos de inducción. Si tienes dudas sobre el uso seguro, especialmente al trabajar en instalaciones eléctricas, debes consultar a un profesional electricista antes de la puesta en funcionamiento.

Contenido del paquete

• 1x relé de 5 V con conector hembra JST XH2.54 3P
