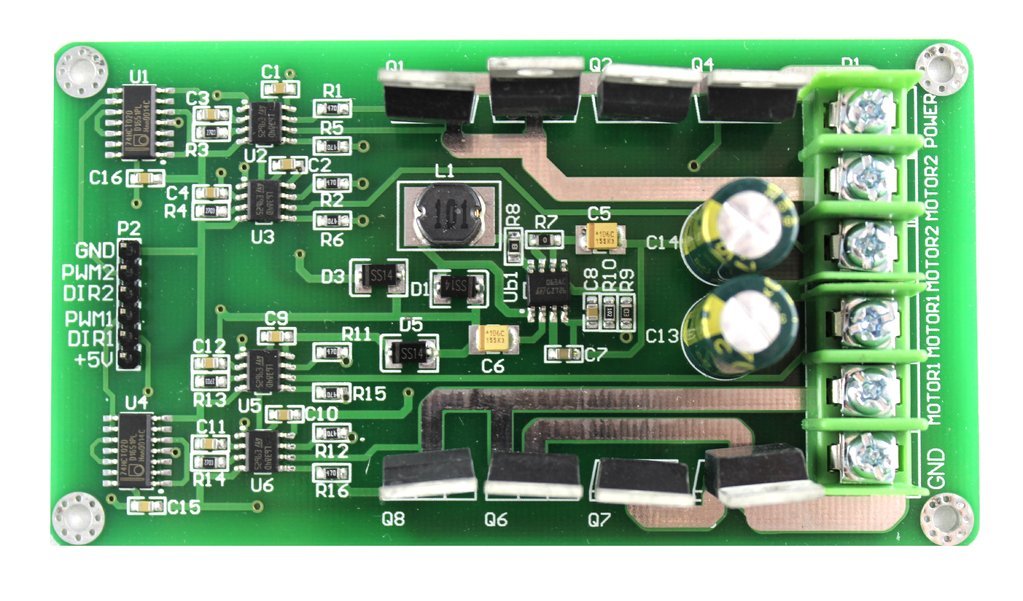

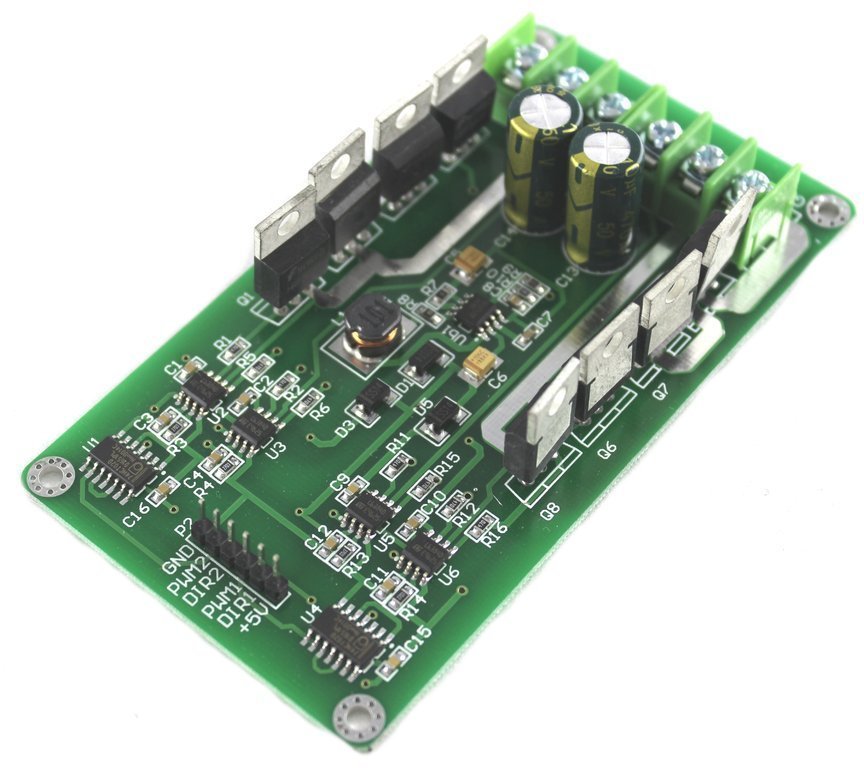

Puente H de 30A con transistores MOSFET IRF3205

Descripción general del producto

• Puente completo con cuatro MOSFET IRF3205, diseñado para el control bidireccional y mediante PWM
• Capacidad máxima de corriente de 30 A en servicio continuo
• Control mediante lógica TTL/CMOS, con cuatro entradas independientes o dos pares para el control complementario
• Tensión de funcionamiento de 5 a 55 V para la alimentación del motor
• Diodos de rueda libre integrados para proteger contra sobretensiones inductivas

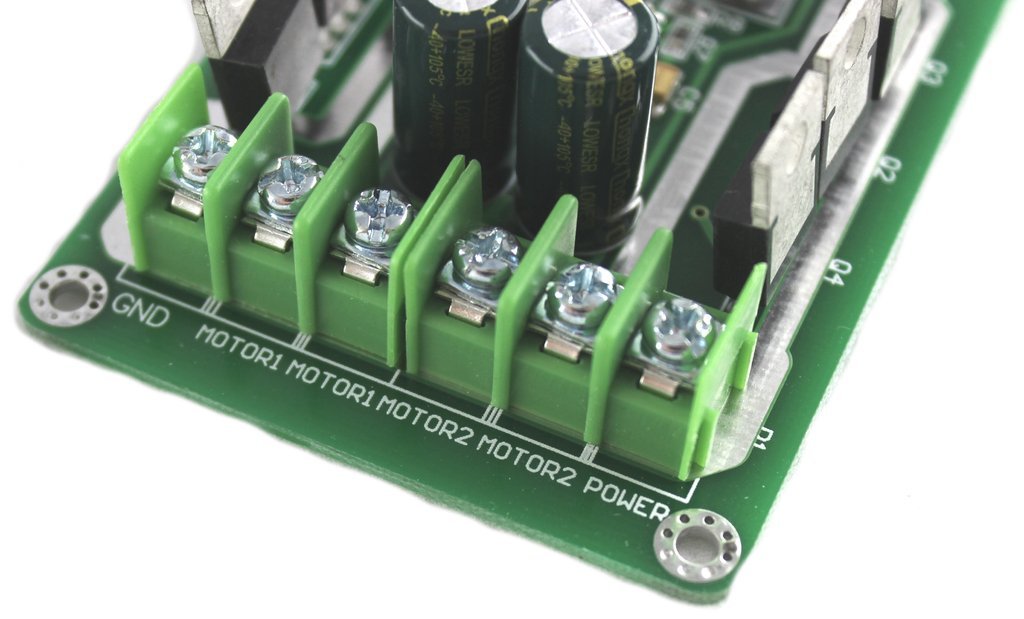

• Diseño compacto de placa con bornes de tornillo para la alimentación y el motor

Descripción del producto

Un puente H con MOSFET IRF3205 conmuta motores y otras cargas inductivas en ambos sentidos de giro. El diseño, con cuatro MOSFET conectados en paralelo por rama, permite un funcionamiento continuo a 30 A, suficiente para accionar motores de corriente continua habituales y pequeños motores universales en el rango bajo de los cientos de vatios.

Las cuatro entradas independientes o los dos pares para el control complementario funcionan con niveles lógicos estándar de 3,3 V o 5 V. Las señales PWM pueden conectarse directamente para regular la velocidad del motor. Los diodos de rueda libre integrados absorben los picos de inducción al desconectar y evitan daños en los MOSFET.

Las aplicaciones incluyen robots móviles o pequeños robots móviles con dos o cuatro ejes motrices, controles de posición para proyectores y cámaras con pequeños motores de accionamiento, así como proyectos de demostración en tecnología de automatización. El puente también se utiliza como controlador de prueba para el desarrollo de motores y circuitos de protección de motores.

La alimentación del motor se realiza mediante bornes de tornillo con una tensión de entre 5 y 55 V; la alimentación lógica debe proporcionarse por separado. Para tensiones de funcionamiento superiores a 12 V, debe comprobarse la necesidad de una resistencia de puerta adicional o de un sistema electrónico de control para cargar las capacidades de puerta con suficiente rapidez. Las corrientes continuas superiores a 30 A o el funcionamiento continuo cerca de este límite requieren una buena conducción térmica o medidas de refrigeración.

Advertencia de seguridad

El puente funciona con tensiones de hasta 55 V y no está destinado a su instalación en el circuito eléctrico doméstico. Sirve exclusivamente para la construcción de prototipos y para fines de prueba y desarrollo. Antes de la puesta en funcionamiento, un técnico electricista debe comprobar si la carga del motor prevista y el sistema de alimentación cumplen los requisitos de seguridad.

Contenido del suministro

• 1x puente H de 30 A con transistores MOSFET IRF3205
