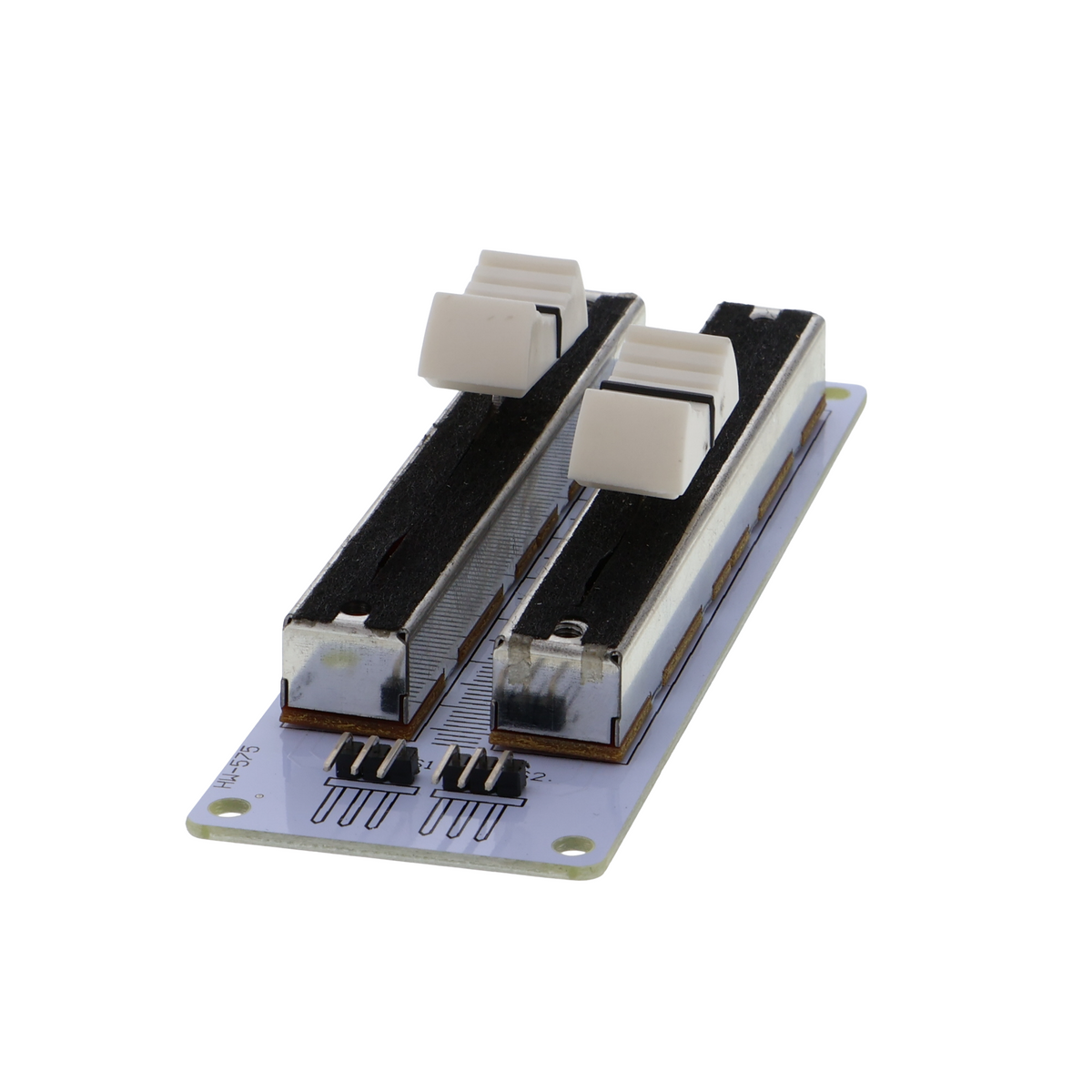

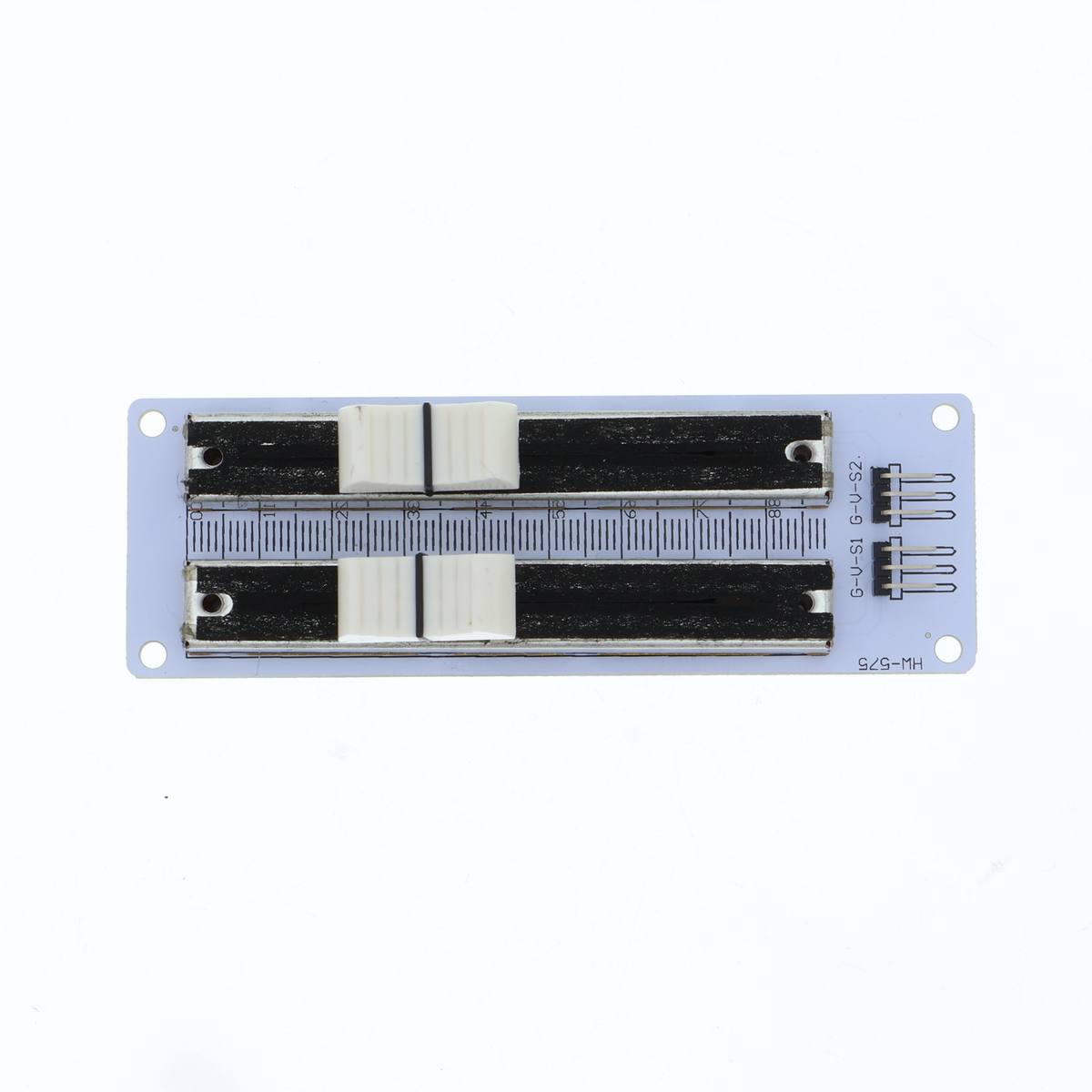

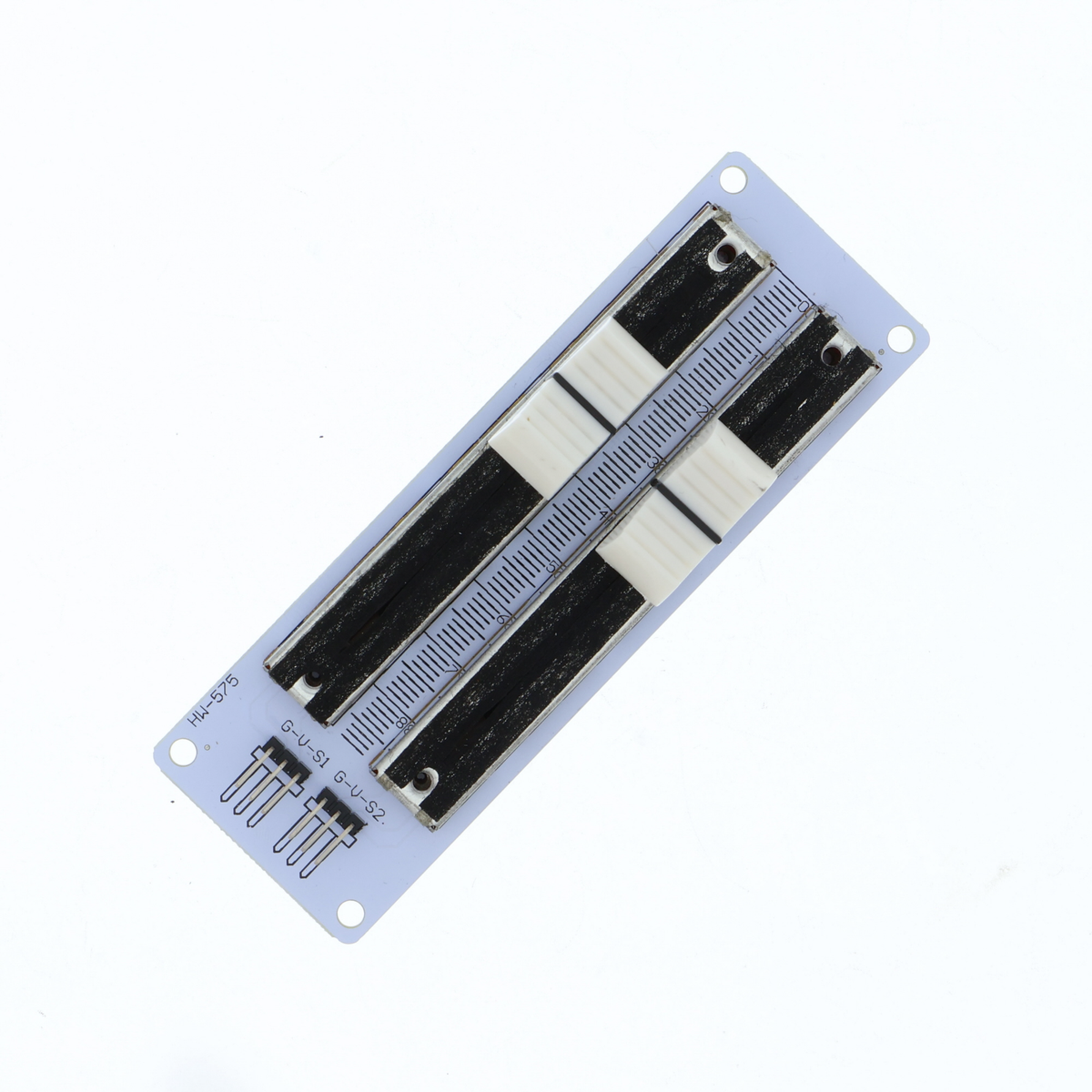

Control deslizante doble / potenciómetro lineal / sensor analógico

Descripción general del producto

• Dos deslizadores móviles en una resistencia ajustable, cada uno con una tensión independiente disponible
• Tensión de funcionamiento de 5 V, compatible con placas de microcontrolador estándar
• Salidas analógicas para conexión directa a entradas ADC
• Resistencia total de 10 kOhm por canal
• Construcción robusta de plástico con largos ciclos de vida útil

Descripción del producto

Un deslizador doble es un potenciómetro lineal con dos reguladores de movimiento independiente, cada uno de los cuales proporciona una tensión proporcional en su salida. Los dos canales se pueden controlar por completo de forma independiente, lo que permite ajustar o regular manualmente dos valores analógicos distintos al mismo tiempo.

El principio de funcionamiento se basa en el divisor de tensión clásico. El deslizador divide la resistencia y la tensión disponible depende de su posición. Con una tensión de funcionamiento de 5 V, cada regulador proporciona un rango de tensión de salida de entre 0 y 5 V, que se puede conectar directamente a las entradas ADC de una placa de microcontrolador. No se necesita un regulador de tensión independiente, siempre que la propia placa proporcione 5 V.

Los dos canales analógicos hacen que el módulo sea adecuado, por ejemplo, para simulaciones de interfaces, el control de parámetros de sonido o la regulación en tiempo real de accionamientos mecánicos en montajes experimentales. En el trabajo diario de laboratorio también sirve como fuente de tensión para pruebas y calibraciones cuando es necesario proporcionar señales de entrada analógicas variables. Un ejemplo concreto es el control simultáneo del brillo de dos LED, donde cada deslizador ajusta de forma independiente la intensidad de corriente de un diodo luminoso diferente.

El deslizador funciona sin desgaste siempre que no penetre suciedad. Para la puesta en marcha, se asigna una entrada del convertidor ADC a cada canal; la calibración se realiza leyendo los valores en los extremos superior e inferior del rango de movimiento.

Advertencia de seguridad

Al conectarlo a sistemas de 3,3 V, no se debe superar la tensión de funcionamiento; de lo contrario, las entradas podrían dañarse. Este módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en la red eléctrica doméstica.

Contenido del suministro

• 1* deslizador doble / potenciómetro lineal / sensor analógico
