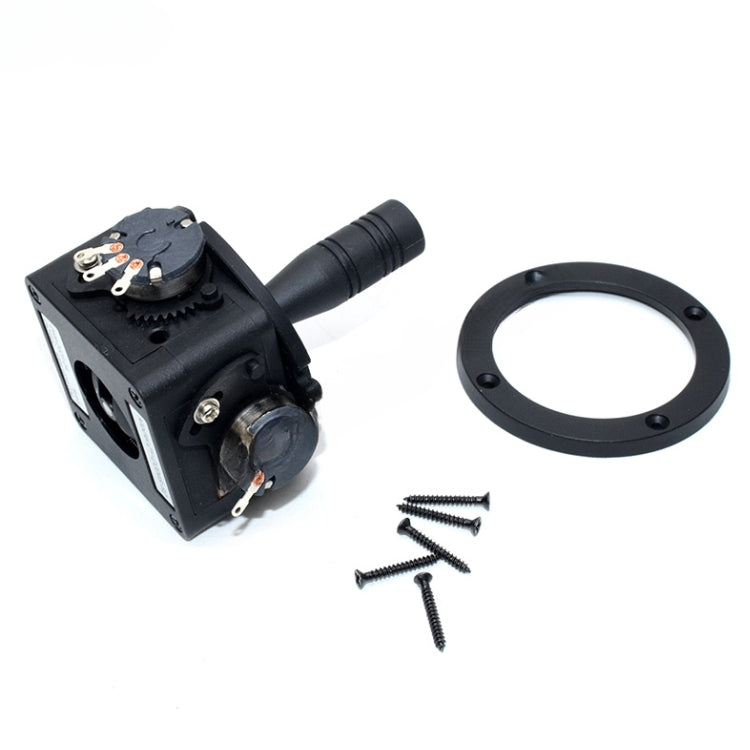

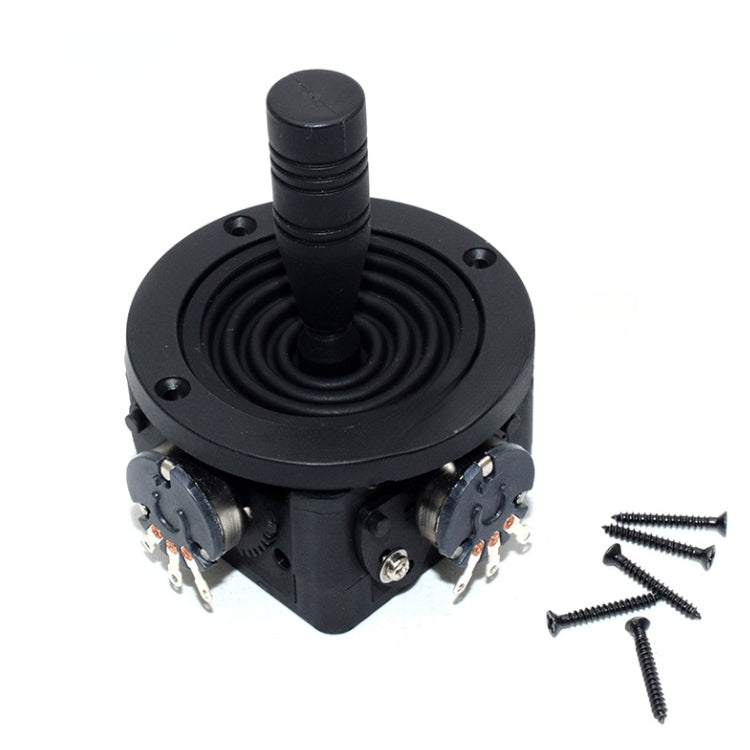

Potenciómetro de joystick, 2 ejes, 5K Ohm

Descripción general del producto

• Potenciómetro de joystick de dos ejes para la detección analógica de la posición
• Dos resistencias de 5 kOhm, una para cada eje
• El principio del divisor de tensión convierte la posición de la palanca en tensiones de salida proporcionales
• Interruptor mecánico de presión integrado para la función de botón
• Las salidas analógicas requieren una entrada ADC en el controlador
• Robusto para un uso repetido en aplicaciones móviles y estacionarias

Descripción del producto

Este potenciómetro de joystick de dos ejes detecta las desviaciones de la palanca como valores de tensión analógicos. Dos resistencias independientes de 5 kOhm funcionan como divisores de tensión y proporcionan una tensión de salida para las direcciones X e Y, respectivamente, entre masa y la tensión de alimentación. La resolución depende de la resolución de la entrada analógica del microcontrolador conectado; un ADC de 10 bits reconoce 1024 posiciones diferentes por eje.

El potenciómetro requiere una tensión de alimentación, normalmente de entre 3,3 V y 5 V. Las dos salidas analógicas se conectan directamente a las entradas ADC del controlador. En la base de la palanca hay integrado un interruptor mecánico de presión que transmite la pulsación a una entrada digital. Para aplicaciones con una tensión de alimentación inferior a 5 V, se mantiene la compatibilidad con placas de desarrollo habituales.

Se utiliza en robots controlados mediante joystick, en los que los movimientos de dos ejes se especifican mediante un control remoto inalámbrico. El potenciómetro también se emplea en paneles de control de máquinas para grúas, manipuladores o equipos de trabajo móviles. Los sistemas de control prototípicos para drones o vehículos teledirigidos utilizan el módulo como dispositivo de entrada. Los controladores para videojuegos, las máquinas arcade y los paneles de control industriales emplean componentes similares para introducir datos en tiempo real.

Una señal de salida analógica siempre requiere un convertidor analógico-digital en el receptor. Los contactos mecánicos están sujetos a desgaste; normalmente, los potenciómetros de joystick soportan entre 100.000 y 1.000.000 de ciclos de accionamiento. Para un posicionamiento preciso, los módulos de joystick digitales con sensores independientes pueden ofrecer ventajas en algunos casos, pero se utilizan con menor frecuencia en circuitos de control sencillos.

Indicaciones de seguridad

El potenciómetro está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en la red eléctrica doméstica. Evita la humedad y la suciedad para descartar problemas de contacto. Si tienes preguntas sobre la puesta en funcionamiento o la conexión eléctrica, consulta a un profesional electricista.

Contenido del paquete

• 1 x Potenciómetro de joystick, 2 ejes, 5K Ohm
