Descripción
Placa de expansión para el ESP32-C3 Super Mini - con conexión para batería y función de carga

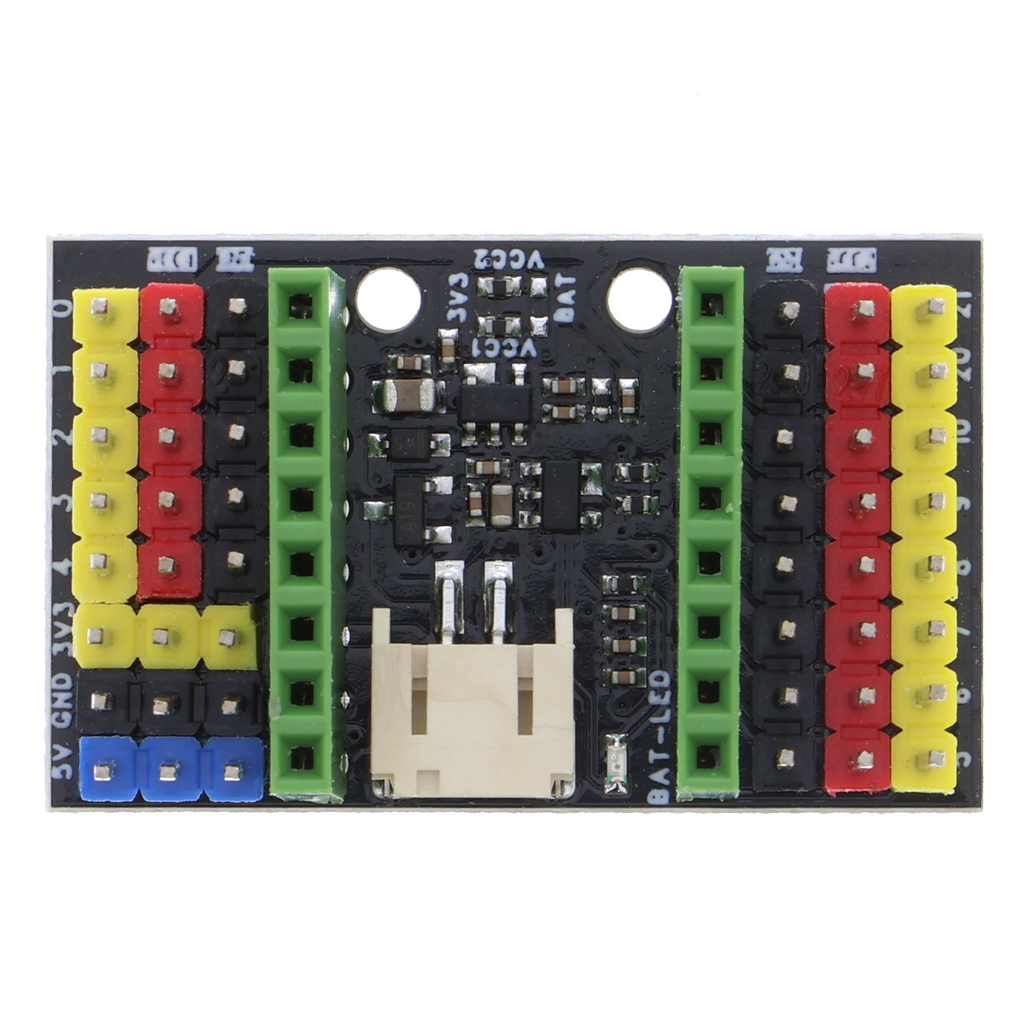

El ESP32-C3 Super Mini es pequeño y económico, pero tiene dos inconvenientes: para cada sensor necesitas cables propios para la señal, el positivo y la masa, y carece por completo de alimentación mediante batería. Esta placa de expansión resuelve ambos problemas. Insertas el Super Mini en las dos tiras de conectores centrales y después tienes cada pin delante de ti como una fila de tres pines con su propia conexión positiva y de masa.
También incorpora un circuito de carga para una batería de litio de una celda y 3,7 V. La batería se conecta mediante el conector PH2.0 y se carga a través del puerto USB del Super Mini. Esto permite realizar proyectos móviles que antes dependían de un cable: nodos sensores en el jardín, dispositivos de medición portátiles o pequeñas aplicaciones inalámbricas.
Características destacadas
- Todos los pines GPIO del ESP32-C3 Super Mini están disponibles en filas de tres pines
- Código de colores según señal, alimentación y masa para un cableado rápido
- Conexiones adicionales para 5 V, 3,3 V y GND
- Conector PH2.0 para una batería de litio de una celda y 3,7 V
- Circuito de carga integrado; la carga se realiza a través del puerto USB del Super Mini
- LED verde de carga: se enciende durante la carga y se apaga cuando la batería está llena
- Dos buses de alimentación independientes, VCC1 y VCC2
- Ambos buses suministran 3,3 V de fábrica y pueden cambiarse a la tensión de la batería mediante puentes de soldadura
- Tiras de pines ya soldadas, listas para usar
- Diseño compacto de 37,4 x 22,5 mm
Ventajas y áreas de aplicación
- Nodos sensores alimentados por batería para proyectos con WLAN y Bluetooth
- Dispositivos de medición portátiles y registradores de datos sin fuente de alimentación
- Conexión rápida de varios sensores sin protoboard ni cables desordenados
- Proyectos educativos en los que muchas personas trabajan en el mismo montaje
- Construcción de maquetas y exposiciones con espacio limitado
- Montajes que deban pasar del protoboard a una forma estable
Datos técnicos
| Característica | Valor |
|---|---|
| Compatibilidad | Placa de desarrollo ESP32-C3 Super Mini |
| Formato de conexión | Filas de tres pines con señal, alimentación y masa, paso de 2,54 mm |
| Conexiones adicionales | 5 V, 3,3 V y GND |
| Rieles de alimentación | VCC1 y VCC2, 3,3 V cada uno de fábrica |
| Conmutación de los rieles | Conmutable a la tensión de la batería mediante puentes de soldadura |
| Conexión de la batería | Conector hembra PH2.0, paso de 2,0 mm |
| Tipo de batería | Batería de litio de una celda con 3,7 V |
| Carga | A través del puerto USB del Super Mini conectado |
| Indicador de carga | LED verde: se enciende durante la carga y se apaga cuando la batería está completamente cargada |
| Separación entre filas de los conectores hembra | aprox. 15,24 mm |
| Dimensiones | 37,4 x 22,5 x 15,2 mm |
Contenido del paquete
- 1x placa de expansión para el ESP32-C3 Super Mini con pines macho soldados
Notas
- El ESP32-C3 Super Mini y la batería no están incluidos.
- Utiliza exclusivamente baterías de litio de una celda con 3,7 V y un conector PH2.0 adecuado.
- Comprueba la polaridad del conector de la batería antes de conectarlo. Invertir los polos dañará la placa.
- Carga las baterías de litio solo bajo supervisión y sobre una superficie no inflamable.
- Cambia los rieles de alimentación a la tensión de la batería únicamente si los módulos conectados están diseñados para ese rango.
- Al conectar el Super Mini, asegúrate de que esté correctamente orientado antes de alimentar la placa.
