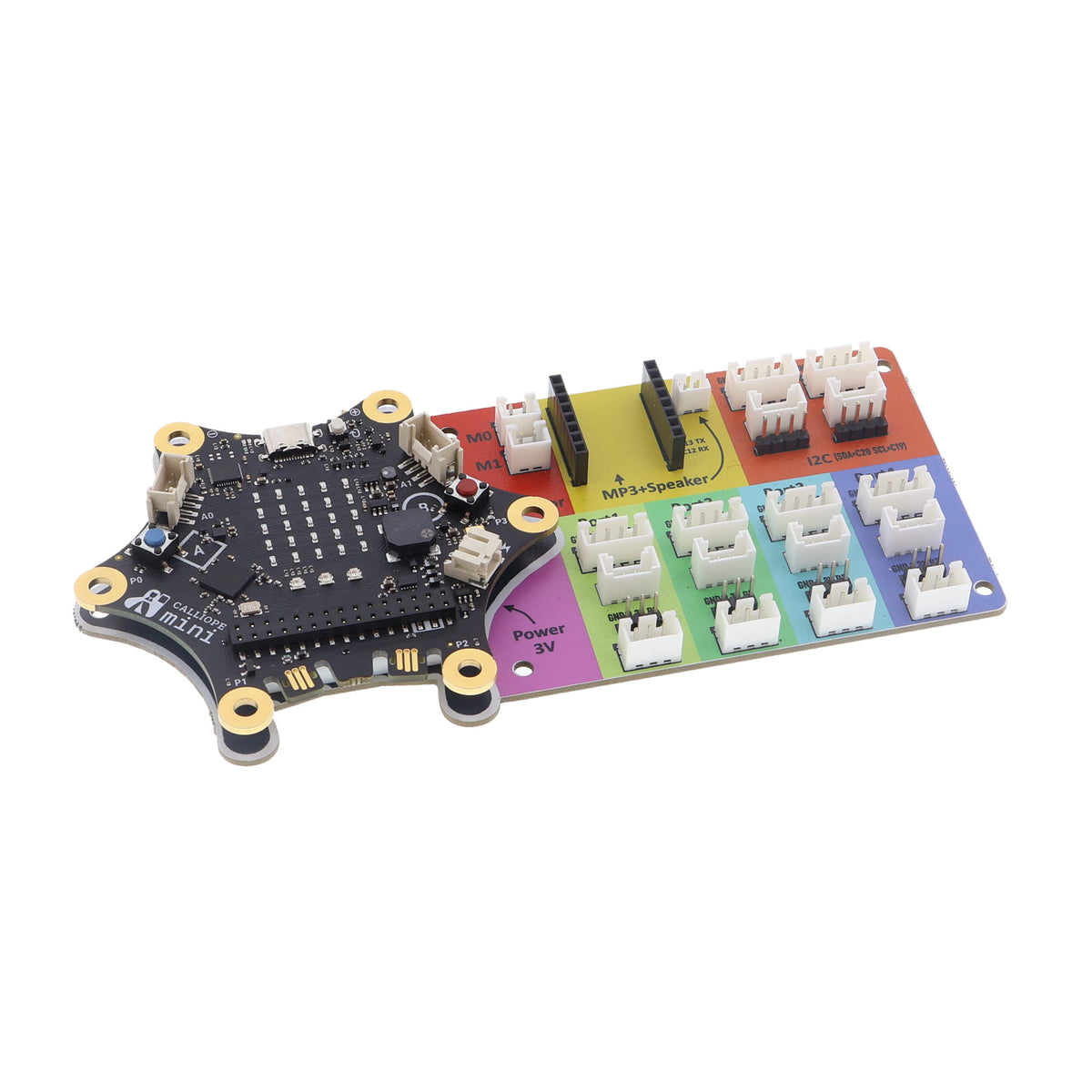

Placa de expansión Master-Funduino para Calliope Mini V3

Expansor para Calliope Mini V3 - Ideal para las clases de STEM e informática

El expansor para Calliope Mini V3 es el accesorio perfecto para su uso en el ámbito STEM. En particular, en las clases de informática y tecnología ofrece muchas posibilidades nuevas para trabajar con Calliope Mini V3. Con él, puedes crear proyectos interesantes y prácticos para el alumnado que fomentan la comprensión básica de la programación, la electrónica y la tecnología. Se ha desarrollado especialmente para ayudar al profesorado a transmitir al alumnado una comprensión más profunda de la informática y la microelectrónica. Todos los módulos incluidos están bien documentados y se describen en unas instrucciones completas. Las instrucciones están redactadas de forma comprensible para el alumnado y en un lenguaje sencillo. De este modo, el alumnado puede trabajar de forma autónoma con el material.

Resumen rápido:

• Los sensores y actuadores incluidos se describen en instrucciones comprensibles para el alumnado
• Gracias a los conectores prefabricados y los contactos etiquetados, el expansor se conecta de forma sencilla y segura
• Ideal para las clases sin una preparación complicada
• Facilita el paso de la placa “todo en uno” al uso avanzado de módulos eléctricos externos
• Se puede combinar con muchos componentes estándar de microelectrónica y con el material disponible en el centro educativo
• Todos los puertos “libres” del Calliope Mini 3 están disponibles en la placa y se pueden utilizar tanto con cables de conexión Dupont como con conectores XH2.54mm y Grove

Instrucciones

En las instrucciones correspondientes, de unas 80 páginas, se describen detalladamente el expansor y todos los módulos incluidos de forma comprensible para el alumnado.

Fomento de la creatividad y la resolución de problemas

El expansor permite al alumnado realizar sus propios proyectos, desde salidas de voz y la construcción de sus propias cajas de sonido hasta modelos motorizados. De este modo, no solo desarrollan habilidades técnicas, sino también creatividad y competencias para resolver problemas.
Fácil integración en las clases: los conectores prefabricados y los contactos etiquetados facilitan la conexión rápida y segura del expansor, ideal para usarlo en el aula sin una preparación complicada. Así, el profesorado puede centrarse por completo en los contenidos didácticos.

Versatilidad y posibilidades de ampliación abiertas

Gracias a sus opciones de conexión universales, el expansor se puede combinar con una gran variedad de componentes de microelectrónica. Esto fomenta la curiosidad investigadora del alumnado y ofrece innumerables posibilidades para experimentar conceptos técnicos de forma práctica.

Acceso directo a todos los contactos importantes

El expansor facilita el acceso a los pines de Calliope de difícil acceso y también ofrece salidas especialmente previstas para motores eléctricos. Esto abre numerosas posibilidades de uso en los ámbitos de la robótica y la automatización, perfectas para las asignaturas MINT.

Proyectos tecnológicos e informáticos orientados a la práctica

Con el reproductor MP3 integrado y el altavoz fácil de conectar, el alumnado puede realizar proyectos sencillos de programación que le introducirán en el mundo de la informática. Ya sea en jornadas de proyectos, en las clases de informática o en grupos de trabajo de tecnología, el expansor ofrece aplicaciones prácticas que fomentan la comprensión técnica y las habilidades de programación.

No requiere una fuente de alimentación adicional

El expansor no necesita una fuente de alimentación propia, sino que puede funcionar fácilmente a través del USB o del compartimento de baterías de Calliope Mini v3, lo que mantiene el montaje en clase sencillo y eficiente.

Perfecto para las clases de informática y tecnología (MINT)

Con el expansor para Calliope Mini V3, puede acercar al alumnado al mundo de los microcontroladores, la electrónica y la programación de forma práctica e interdisciplinar. Ya sea como introducción a la informática o como proyecto tecnológico, este expansor hace que las clases sean tangibles y estimulantes.

Valor didáctico del expansor

Quien utiliza el expansor en clase probablemente ya haya trabajado anteriormente con Calliope como módulo independiente. ¿Qué valor añadido ofrece el expansor en este caso?

Aunque Calliope dispone de una interfaz en la que están disponibles todos los pines del microcontrolador, el cableado únicamente con cables para placas de pruebas suele ser un obstáculo que plantea problemas a docentes y estudiantes. En este punto, el expansor ofrece una transición perfecta entre la placa «todo en uno» Calliope y el uso avanzado de módulos eléctricos externos, así como su programación.

En resumen

• Aprendizaje del uso de componentes complejos con Calliope mini V3.
• Uso de la salida de voz en Calliope con ayuda de un módulo MP3.
• Uso de comunicación inalámbrica RFID.
• Aprendizaje del cableado de componentes complejos con conectores preconfeccionados, así como del cableado individual, como preparación para proyectos personalizados de microelectrónica.
• Aprendizaje del uso de bibliotecas de programación para ampliar la programación basada en bloques
• Aprendizaje de los fundamentos técnicos de los datos digitales.
• Aprendizaje de los fundamentos técnicos de los datos analógicos.
• Aprendizaje del uso del sistema de bus de datos I2C.
• Aprendizaje de las relaciones entre bloques de programación y módulos y funciones externos.
• Aprendizaje de la combinación de componentes electrónicos avanzados en proyectos.
• Introducción a sistemas técnicos avanzados en el ámbito de la microelectrónica, como Arduino.

Detalles técnicos

Se incluye un altavoz que puede fijarse fácilmente al expansor mediante un conector JST.
No se puede cablear nada incorrectamente, ya que los conectores vienen premontados. Los contactos del Calliope se extraen y se hacen accesibles mediante conectores convencionales. Todos los contactos extraídos pueden conectarse mediante conectores JST, conectores Grove o cables convencionales para placas de pruebas.
Gracias a las opciones de conexión universales, no se depende de ningún sistema caro. El sistema puede ampliarse con cualquier componente del ámbito de la microelectrónica, independientemente de si los artículos proceden de Extremo Oriente o de la UE.
El Calliope V3 mini dispone de dos salidas especialmente diseñadas para motores eléctricos. Estas salidas son directamente accesibles en el expansor mediante conectores JST.
No se necesita una fuente de energía adicional para alimentar el Calliope y la placa expansora. El compartimento de pilas del Calliope es suficiente para la mayoría de las aplicaciones.
Todos los contactos disponibles del Calliope están identificados en el expansor y pueden asignarse con total precisión.
El expansor permite utilizar muchos de los contactos del Calliope a los que es difícil acceder. Los contactos P0, P1, P2, P3, C8, C9, C12, C13, C14, C15, C19, C20, M1 y M2 pueden utilizarse ahora directamente en el expansor. C12 y C13 son utilizados por el módulo MP3 extraíble, y con los contactos C19 y C20 también se pueden aprovechar todas las posibilidades de conectividad I2C.

El expansor y sus componentes

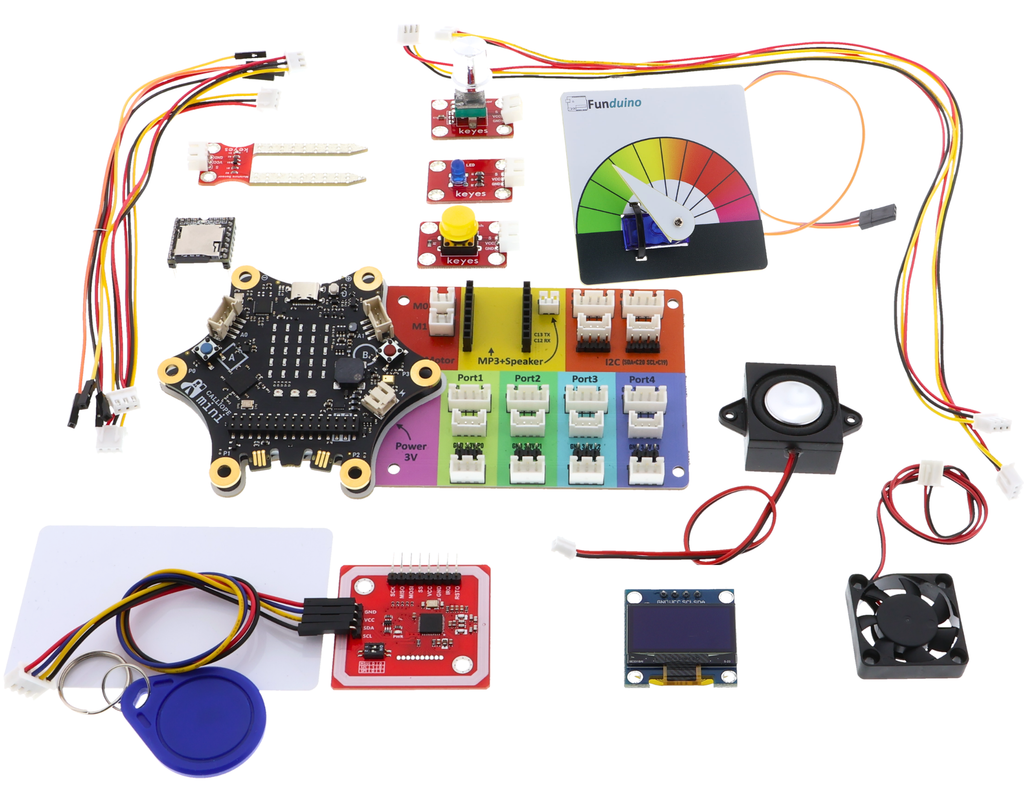

El expansor para el Calliope Mini V3 está disponible como kit con los siguientes componentes, que se describen y programan de forma progresiva en las instrucciones.

Expansor

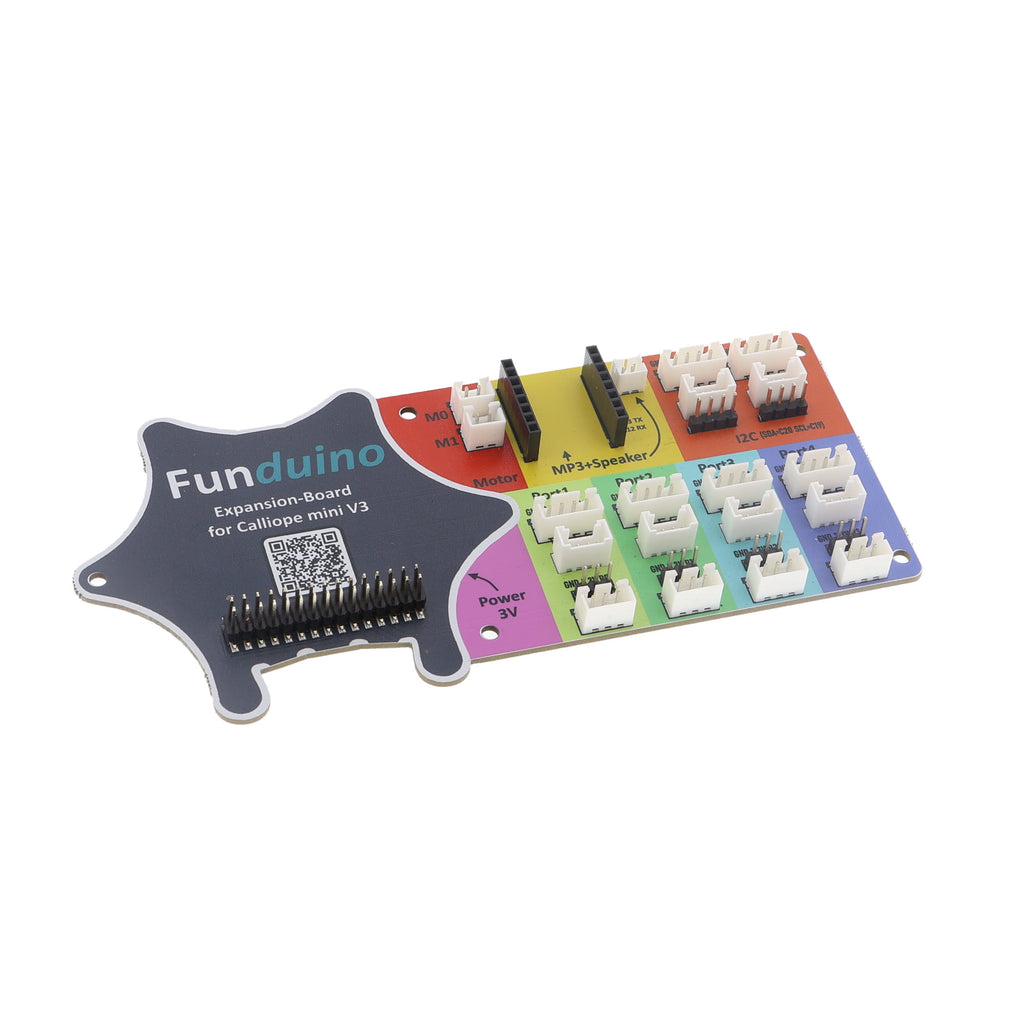

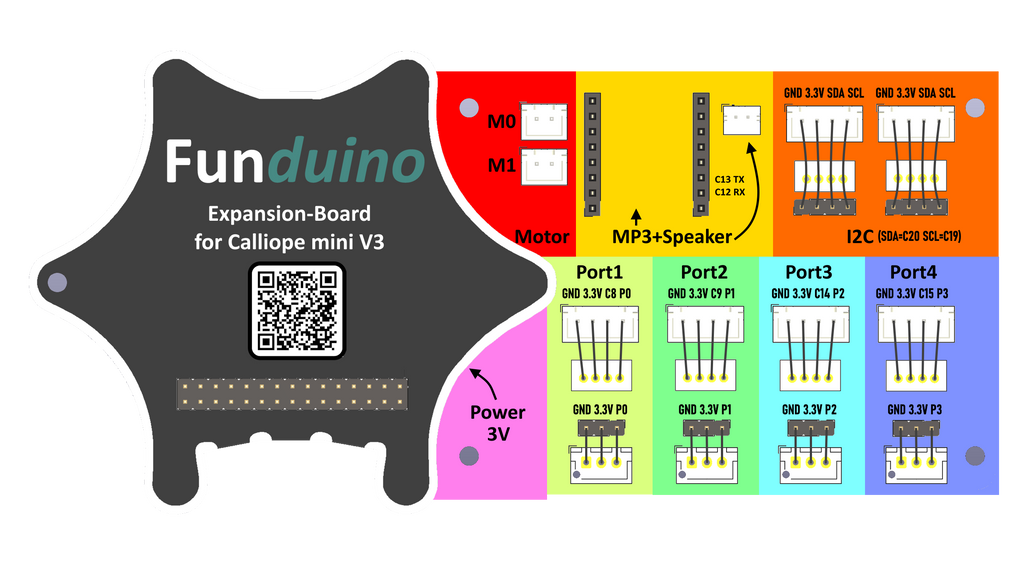

La placa base del expansor está dividida en secciones de colores. En el campo negro de la izquierda se conecta el Calliope Mini V3. Las áreas de colores de la derecha tienen los siguientes significados.

• Módulo LED - Módulo LED individual con un diodo luminiscente y una toma JST.
• Pulsador - Módulo con un pulsador y una toma JST.
• Regulador giratorio - Módulo individual con un potenciómetro y una perilla giratoria. También aquí, una toma JST facilita el cableado.
• Sensor de humedad - El sensor puede utilizarse directamente para medir por contacto la humedad de suelos, esponjas, paños, etc. No es adecuado para medir la humedad del aire. Gracias a la toma JST, no puede producirse ningún error al realizar el cableado.

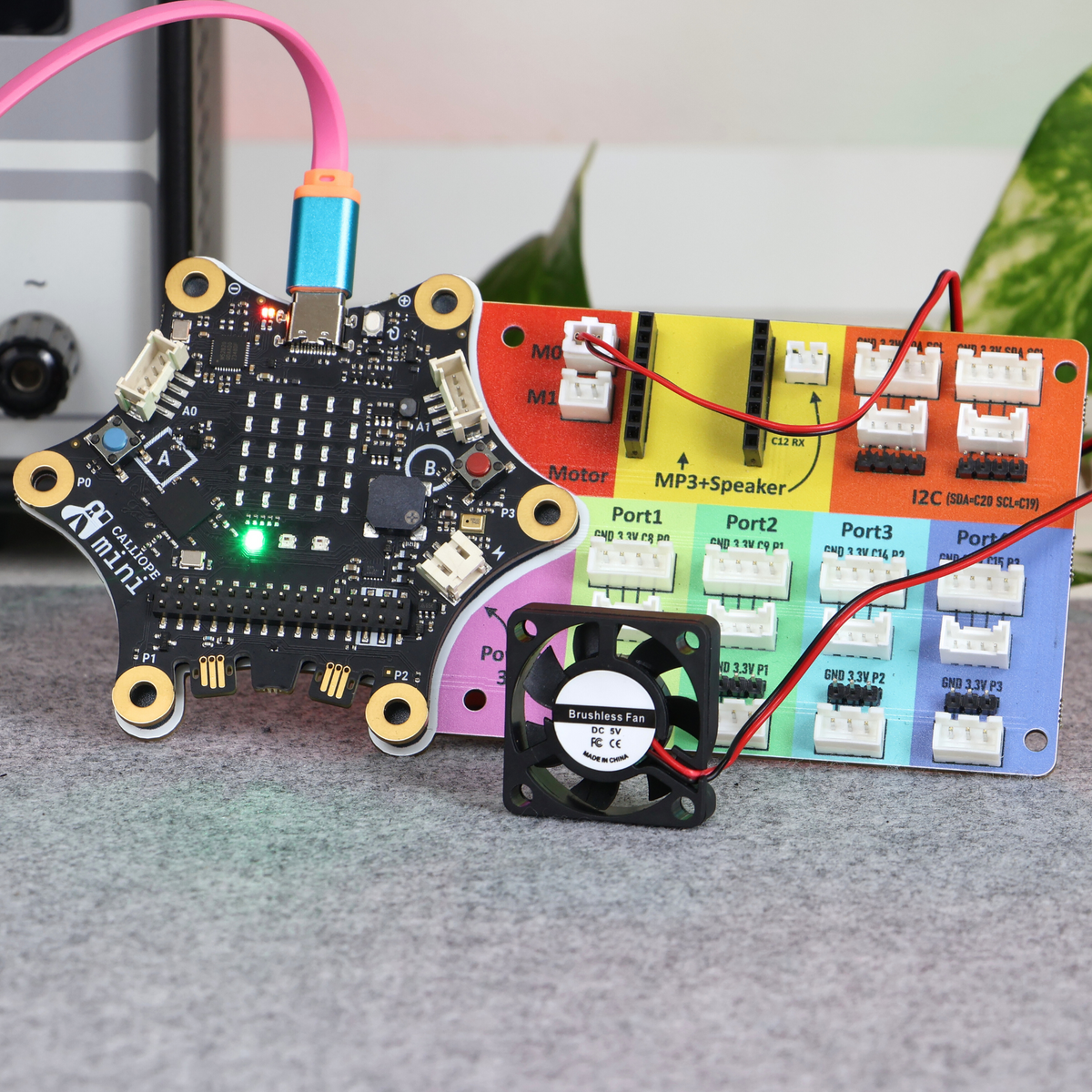

• Motor - Como motor eléctrico utilizamos un ventilador clásico que integra un motor eléctrico. El conector del ventilador encaja en la toma del motor del expansor y recibe alimentación del sistema electrónico de potencia del Calliope. El expansor no necesita hardware adicional para alimentar el motor.

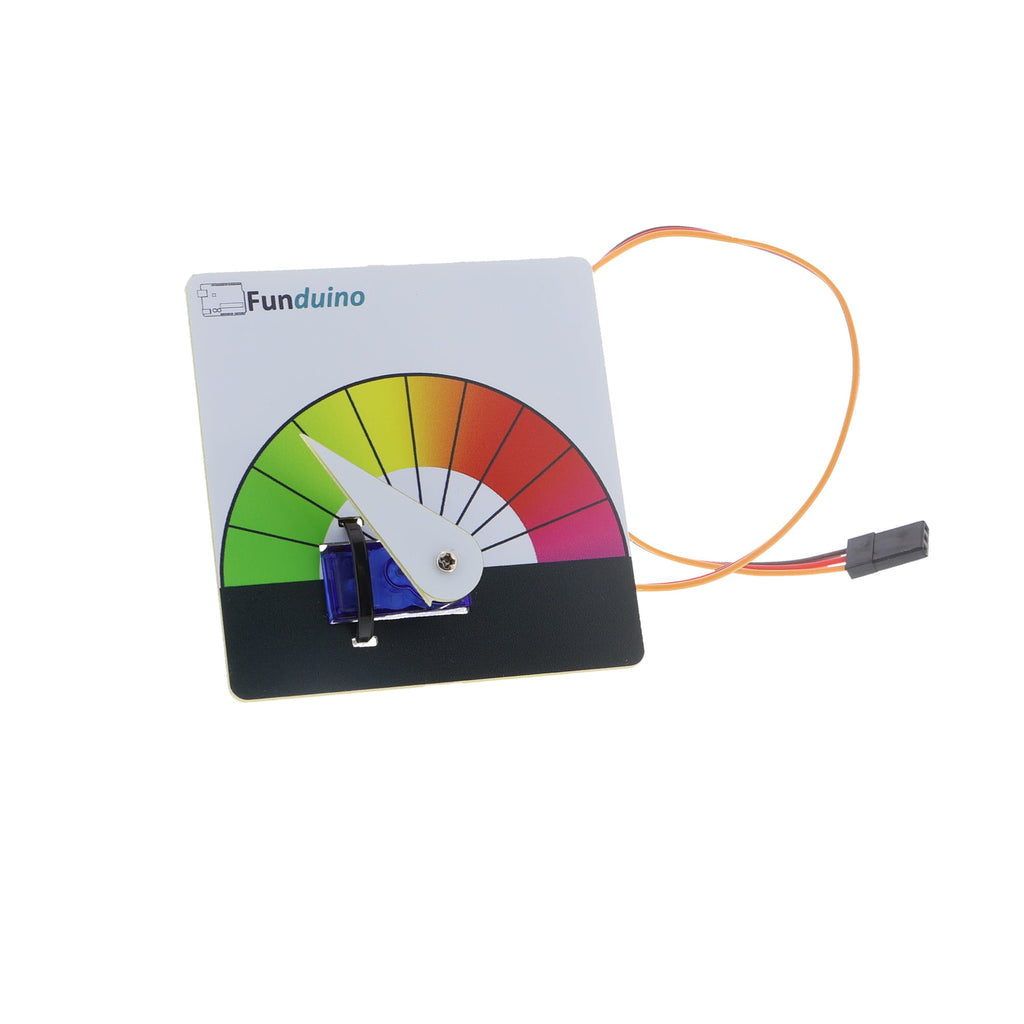

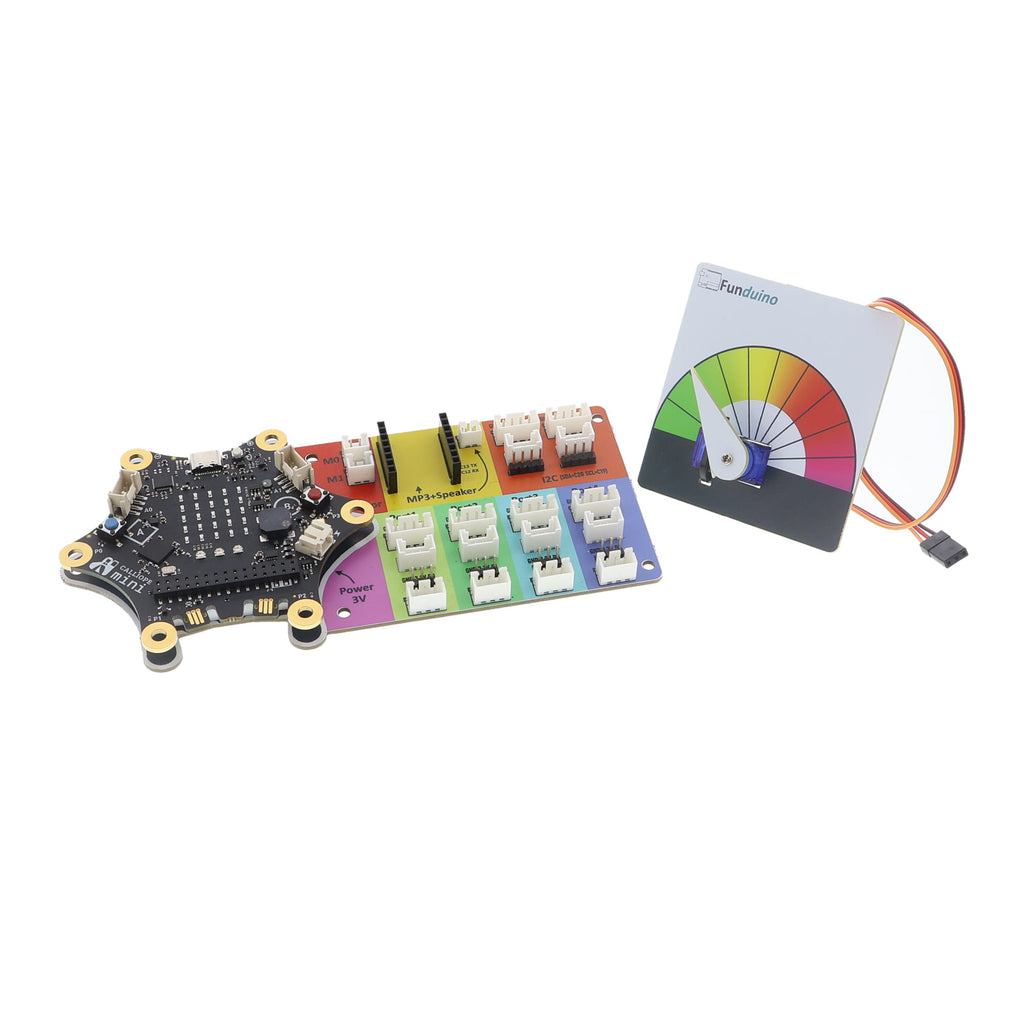

• Servomotor - El servo es un SG90, un componente típico del ámbito del modelismo. Como la mayoría de los servos, dispone de un conector JR. Este se conecta a los pines de cabecera disponibles en el expansor.
• Módulo MP3 y altavoz - El expansor dispone de un zócalo específico para el módulo MP3. El módulo se conecta de forma que la tarjeta SD pueda extraerse desde el borde del expansor.
• Transmisor y receptor RFID - El receptor RFID ya incluye un cable y puede conectarse a las tomas JST disponibles en el área I2C del expansor. Además, se incluyen dos etiquetas RFID, es decir, transmisores. Se trata de una tarjeta con chip y un llavero.
