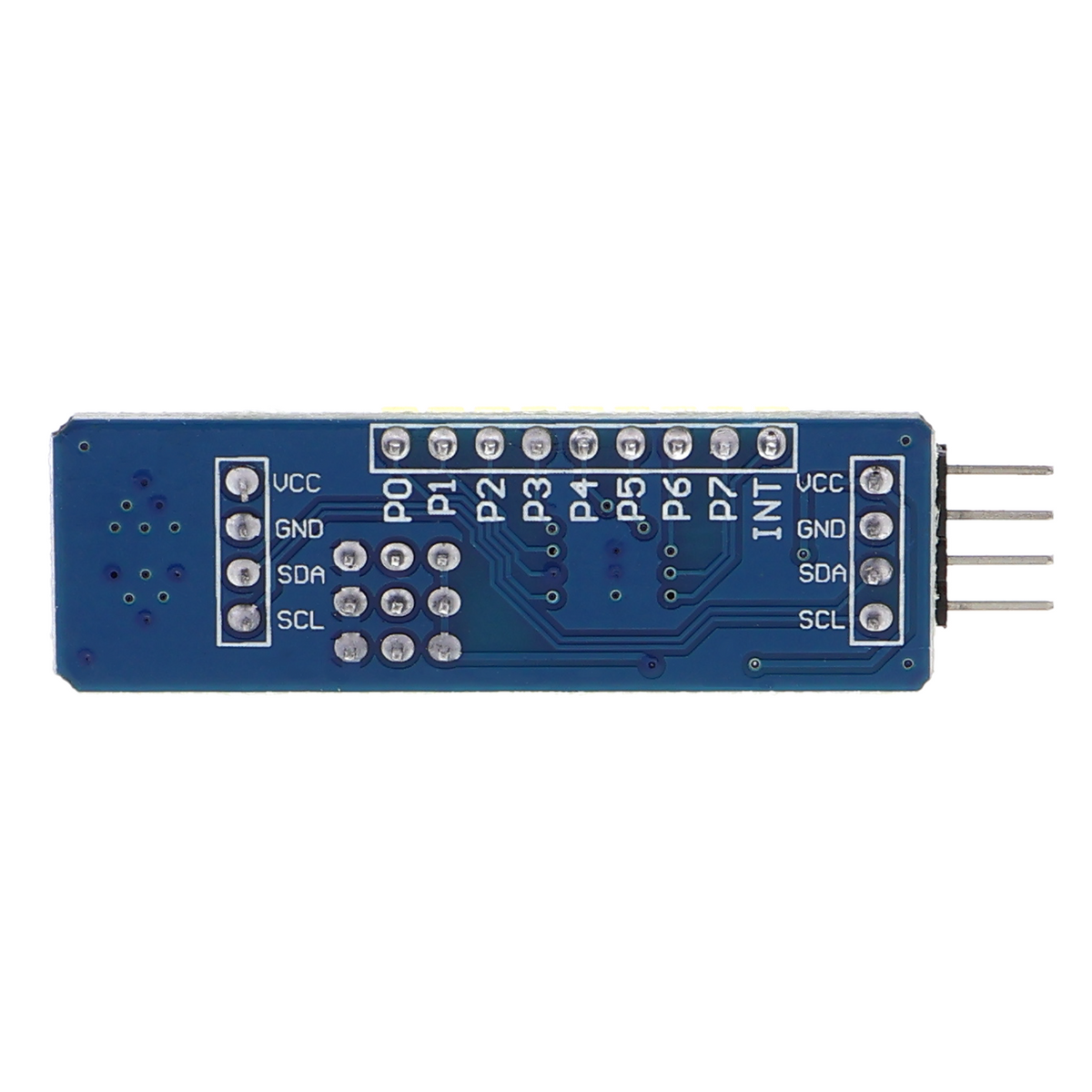

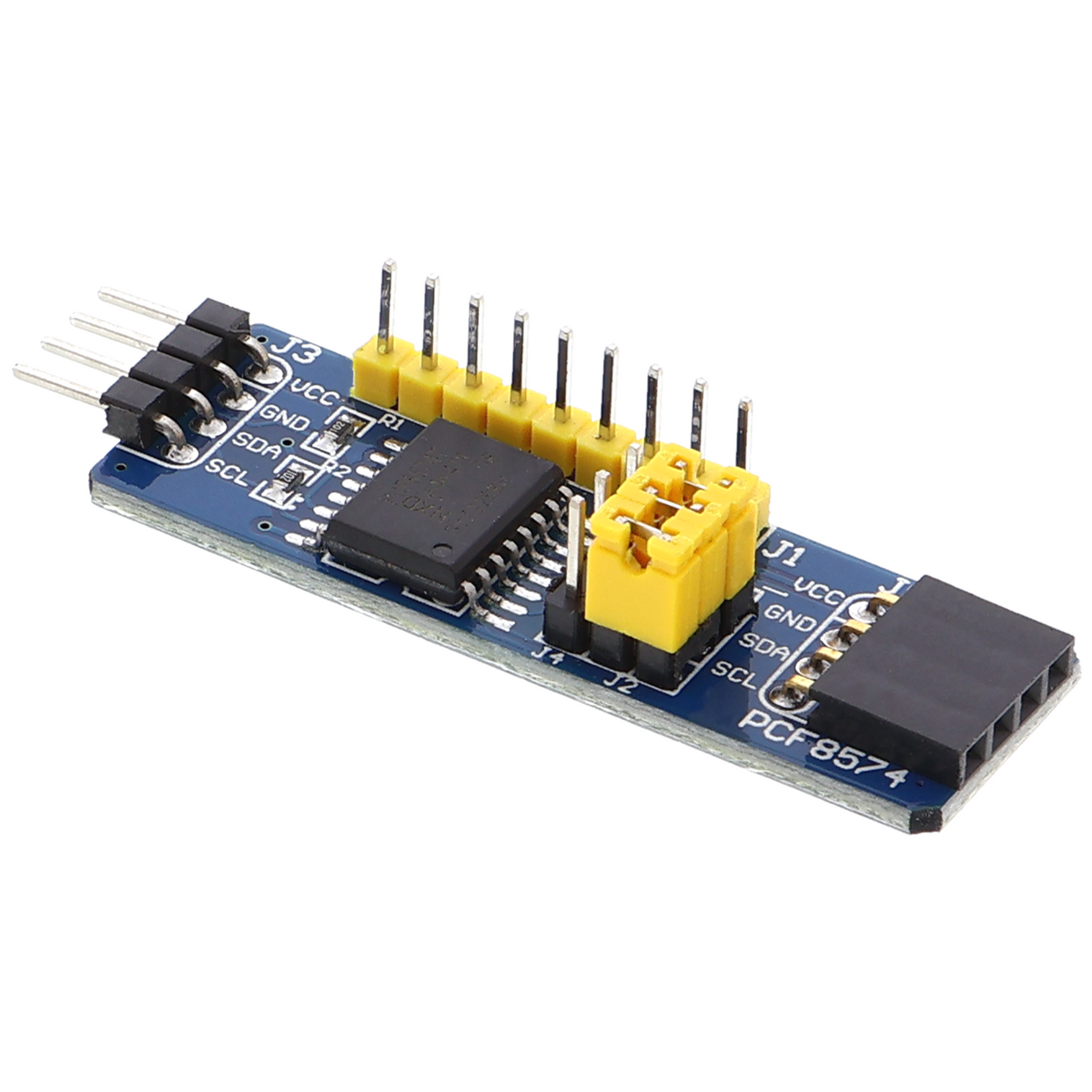

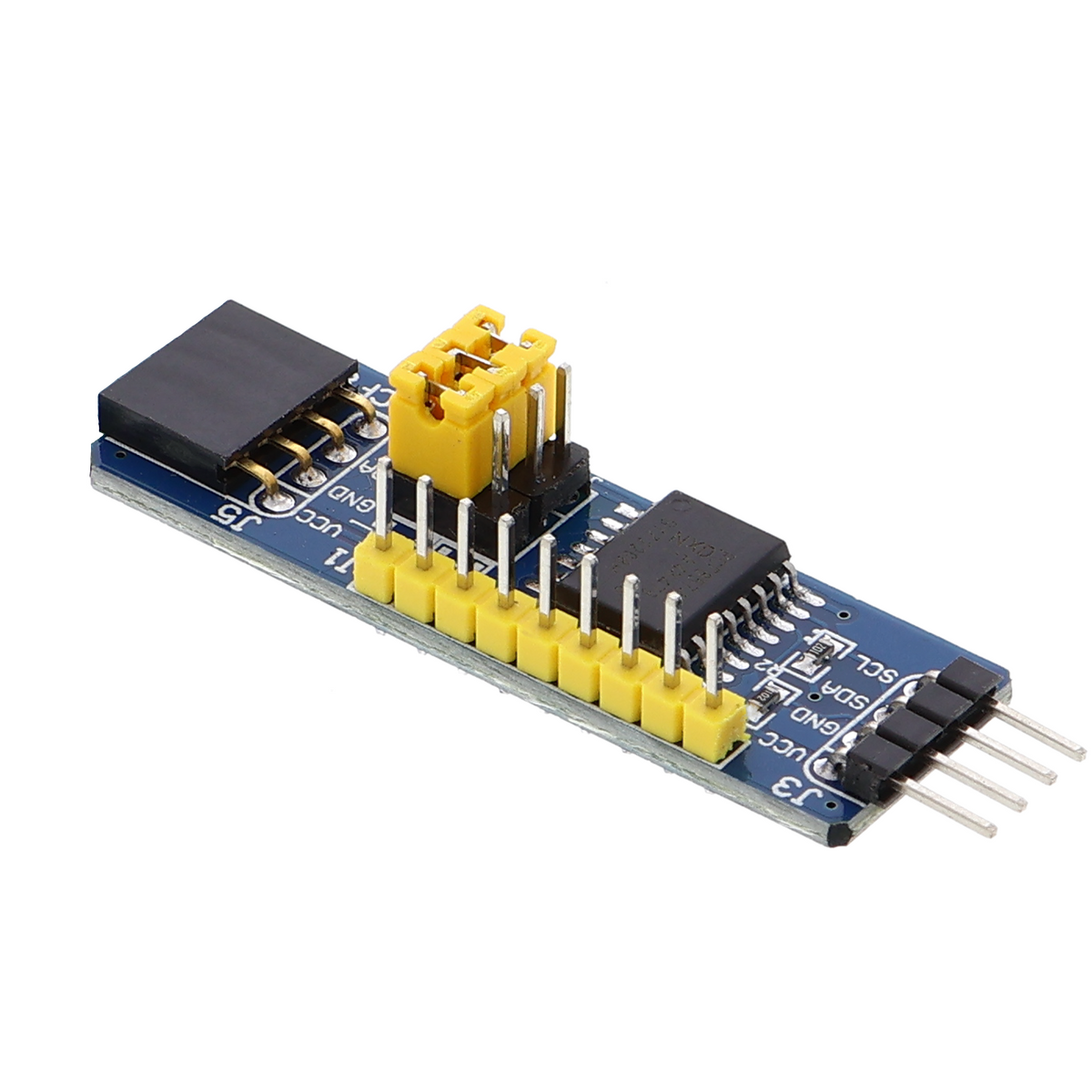

Placa de expansión de E/S digital de 8 bits PCF8574 - Expansor de E/S digital

Descripción general del producto

• Módulo de expansión digital con ocho entradas y salidas para placas de microcontroladores
• Interfaz I2C; se pueden utilizar hasta ocho módulos en paralelo en un bus
• Tensión de funcionamiento de 2,5 a 5,5 V, compatibilidad directa con lógica de 3,3 V y 5 V
• Direccionable mediante tres líneas de dirección, con 28 direcciones diferentes configurables
• Bornes de tornillo para los cables de conexión
• El montaje con un circuito integrado SMD permite un diseño compacto

Descripción del producto

Este módulo de expansión I2C proporciona ocho entradas y salidas digitales adicionales sin consumir pines del microcontrolador. Es adecuado para proyectos que necesitan más canales digitales de los que dispone el controlador principal o en los que las conexiones existentes están ocupadas para otros fines.

El módulo utiliza el extendido protocolo I2C para la comunicación. Se pueden utilizar hasta ocho placas en un único bus I2C mediante direcciones diferentes, lo que reduce considerablemente la necesidad de cables y conexiones. La tensión de funcionamiento de 2,5 a 5,5 V permite utilizarlo con distintos sistemas sin conversión de niveles adicional.

Entre sus aplicaciones habituales se encuentran el control de grupos de relés o matrices de LED, la detección de los estados de conmutación de varios sensores o la conexión de válvulas e interruptores en montajes automatizados. Un ejemplo es el control de un regulador de temperatura con varias salidas de conmutación mediante un sistema informático de placa única.

Se requiere un microcontrolador o un ordenador de placa única compatible con I2C, una tensión de funcionamiento de entre 2,5 y 5,5 V y la biblioteca de software correspondiente para el circuito integrado PCF8574. Según la longitud del bus y el número de módulos, pueden ser necesarias resistencias pull-up para I2C.

Indicaciones de seguridad

Este módulo está destinado exclusivamente a la construcción de prototipos y a fines de prueba y desarrollo. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a profesionales de la electricidad; en caso de duda, consulta a un profesional antes de ponerlo en funcionamiento. Se prohíbe conectarlo a la red eléctrica doméstica.

Contenido del suministro

• 1x PCF8574 8-BIT IO Expansion Board - Expansor de E/S digital
