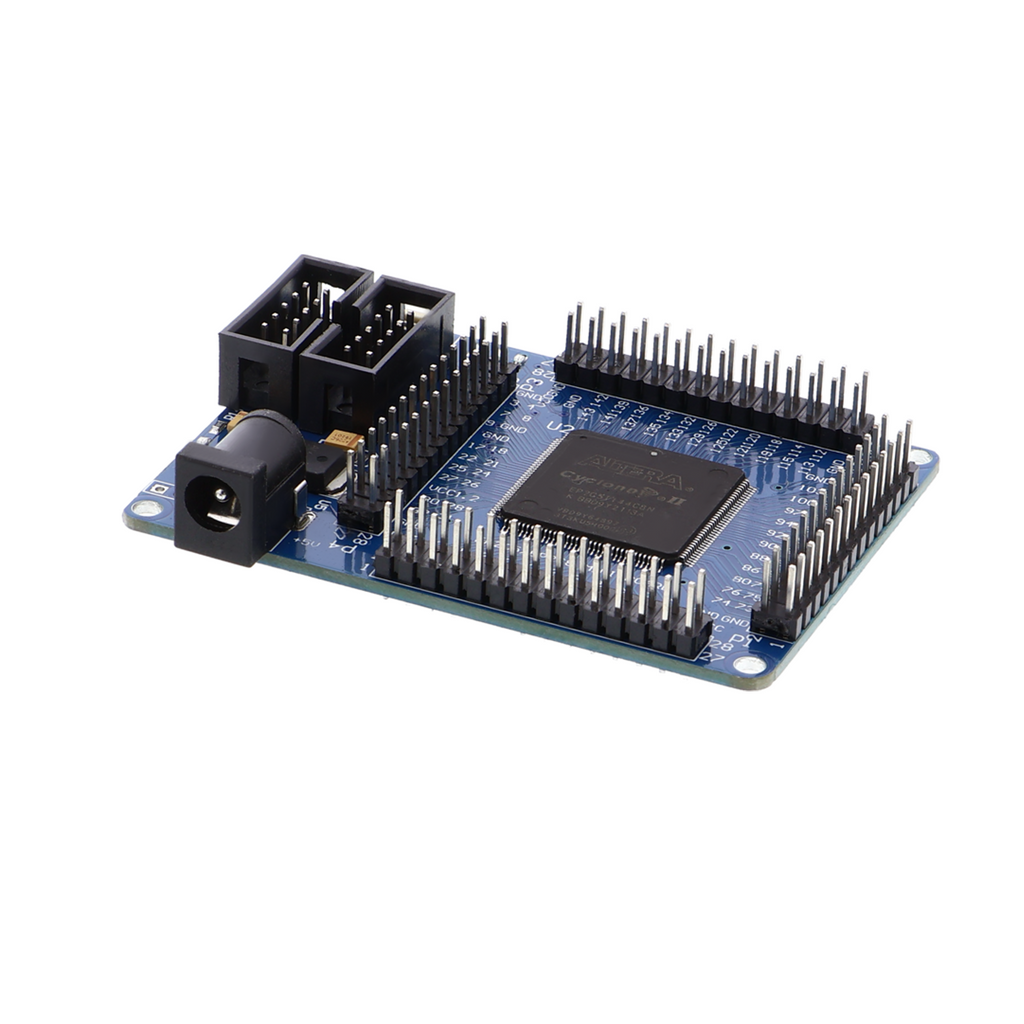

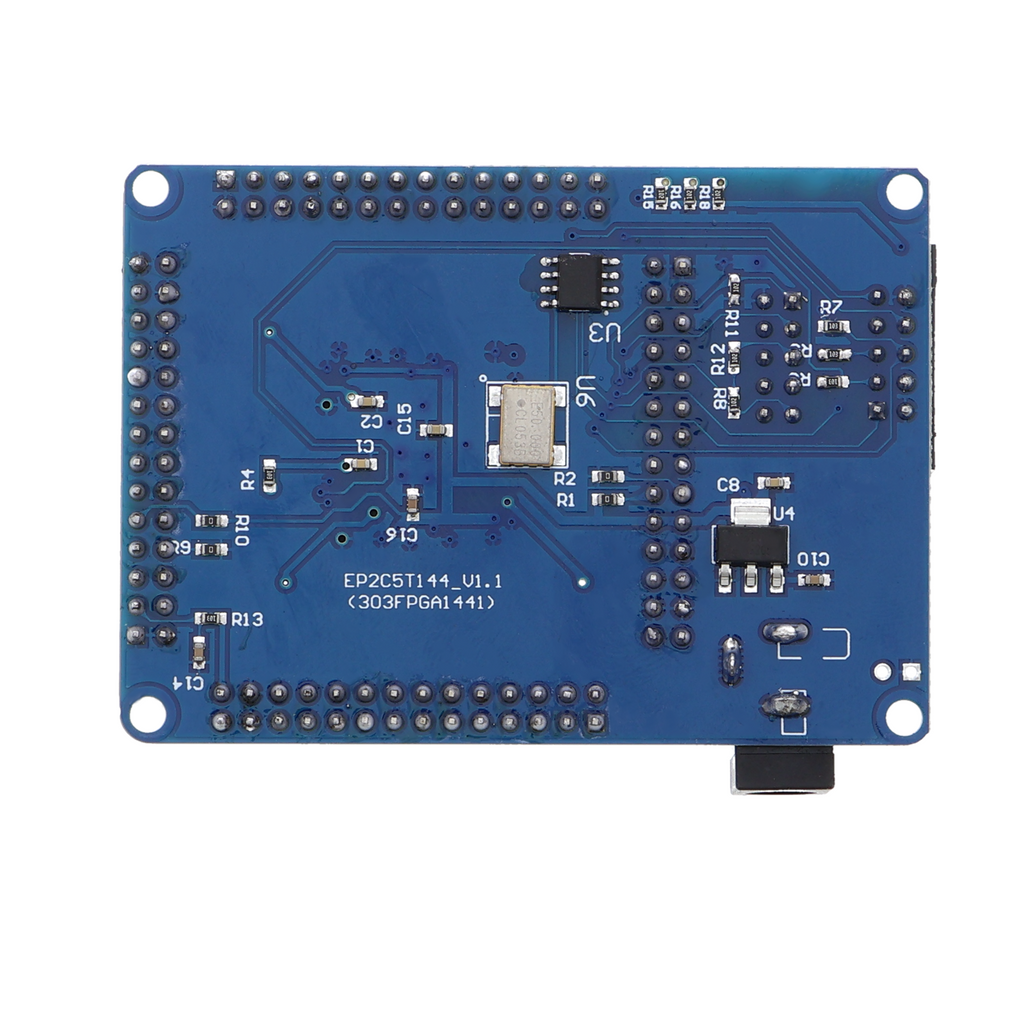

Placa de desarrollo de microcontrolador ALTERA FPGA Cyclone II 2 EP2C5T144

Descripción general del producto

• Chip FPGA Cyclone II con 4608 elementos lógicos
• Frecuencia de reloj de hasta 200 MHz
• Encapsulado TQFP de 144 pines
• Entradas tolerantes a 5 V para compatibilidad directa de niveles
• PLL integrado para multiplicación de frecuencia y desplazamiento de fase
• Memoria integrada con una capacidad de 119 kilobits

Descripción del producto

El Cyclone II es una matriz de puertas programable en campo para la creación de prototipos y el desarrollo de productos. El FPGA permite implementar directamente circuitos digitales a partir del diseño y modificarlos cuando sea necesario, sin tener que rediseñar el hardware. La arquitectura se basa en bloques lógicos configurables y conexiones de señal definidas mediante firmware.

Con 4608 elementos lógicos y bloques de memoria integrados que suman 119 kilobits, es posible implementar funciones digitales complejas en un solo chip. El reloj alcanza hasta 200 MHz, lo que permite realizar también aplicaciones críticas en cuanto al tiempo. La tolerancia a 5 V de las entradas permite conectar directamente fuentes de señal antiguas o menos exigentes sin conversión de nivel adicional. El PLL integrado multiplica y desplaza la señal de reloj de forma flexible, algo indispensable cuando deben funcionar en paralelo varias frecuencias o referencias de fase.

Las aplicaciones abarcan desde el procesamiento de audio e imágenes y el filtrado de señales digitales hasta circuitos de control especiales para la ingeniería mecánica o la metrología. Si quieres diseñar un filtro digital para datos de sensores o procesar varias entradas analógicas en paralelo con baja latencia, puedes evitar largas líneas de comunicación hacia procesadores independientes. El FPGA también resulta práctico como paso intermedio para la creación rápida de prototipos de funciones lógicas interconectadas que posteriormente podrían fabricarse como ASIC.

El Cyclone II se programa con herramientas habituales de diseño de FPGA, como Intel Quartus Prime o alternativas de código abierto, que traducen el código HDL (Hardware Description Language) al archivo de configuración. Para el funcionamiento basta con una alimentación estandarizada de 3,3 V con regulación estabilizada; además, se necesita un programador para cargar el firmware, normalmente una interfaz USB-blaster o un programador JTAG. En la placa de destino son necesarios condensadores de tantalio o cerámicos para estabilizar la tensión; la cantidad exacta y su valor se indican en la hoja de datos.

Indicaciones de seguridad

La electricidad estática puede dañar componentes sensibles, por lo que es necesario tomar medidas de protección contra ESD (descarga electrostática), como usar una pulsera de puesta a tierra, una superficie de trabajo conductora o una alfombrilla antiestática. El módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, no al funcionamiento en sistemas con tensión de red. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a personal electricista cualificado; si tienes dudas, consulta a un profesional antes de la puesta en funcionamiento.

Contenido del suministro

• 1x placa de desarrollo para microcontrolador ALTERA FPGA Cyclone II 2 EP2C5T144
