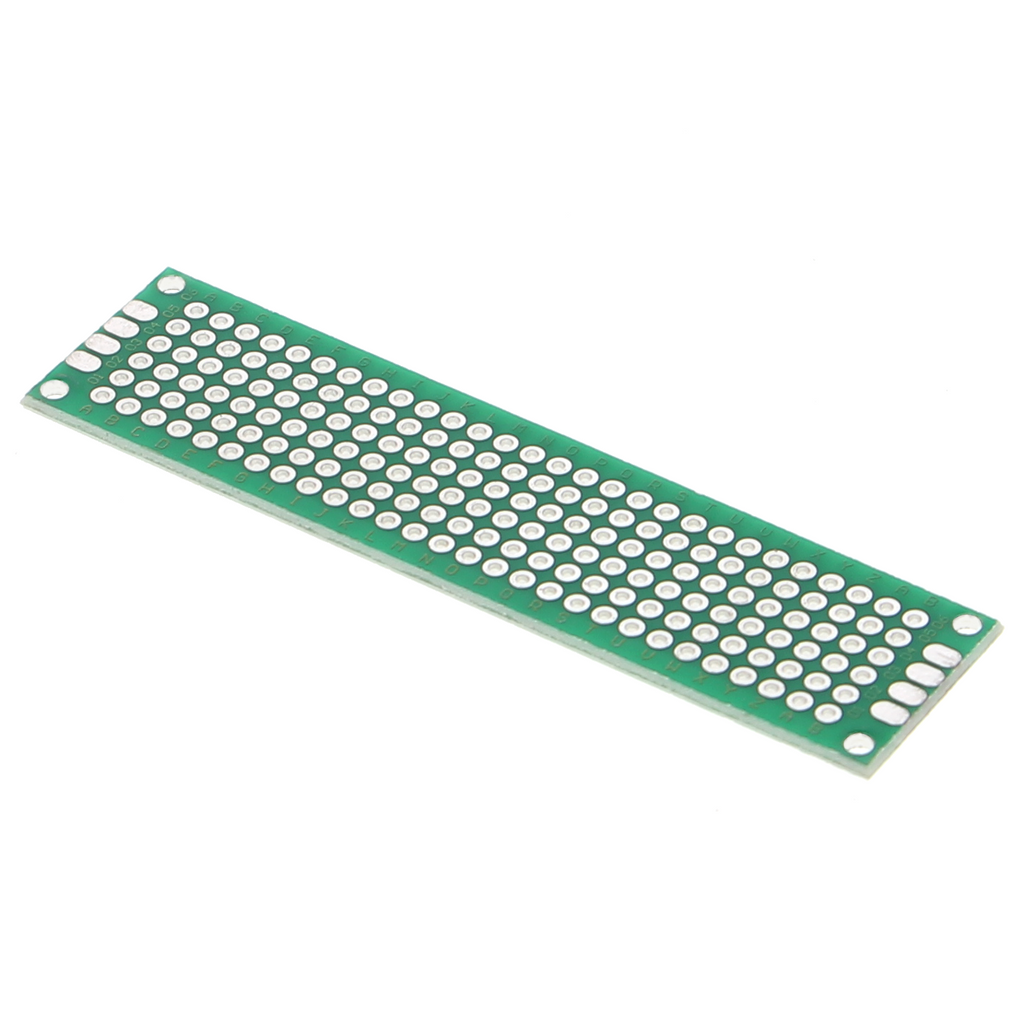

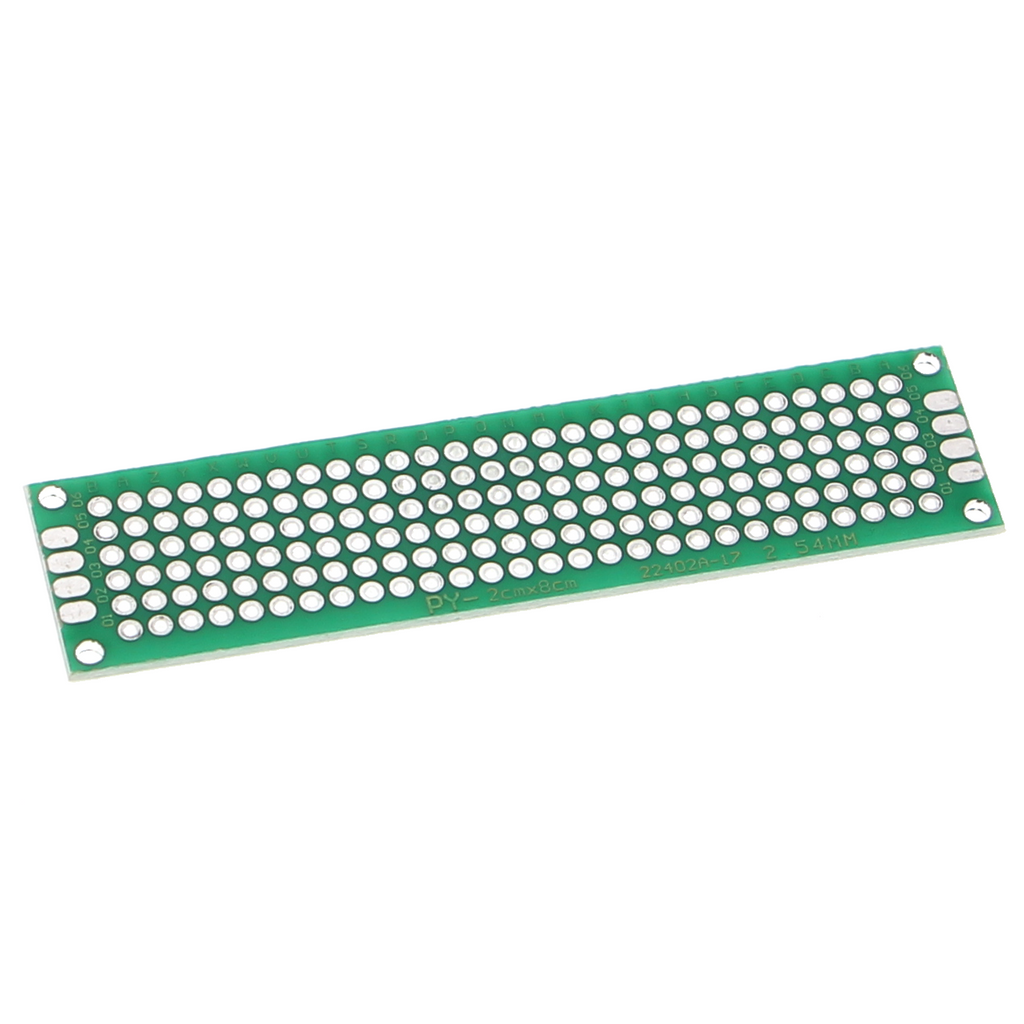

Placa de circuito impreso PCB de doble cara (verde) - 80 x 20 mm, paso de 2,54mm

Descripción general del producto

• Placa de circuito impreso de doble cara fabricada con resina epoxi reforzada con fibra de vidrio
• Recubierta de cobre por ambas caras y estañada
• Superficie útil de 80*20 mm
• Los pads de soldadura y las pistas conductoras están fresados mediante láser
• Diseñada para prototipos y montajes de circuitos

Descripción del producto

Esta placa de circuito impreso de doble cara ofrece espacio para circuitos pequeños y medianos en ambas superficies de cobre. Con unas dimensiones de 80*20 milímetros, cabe en conjuntos y carcasas con espacio limitado.

Los pads de soldadura pasantes conectan ambas caras entre sí y permiten realizar conexiones seguras desde arriba y desde abajo. Las pistas conductoras y los orificios están fresados con precisión mediante láser, lo que permite soldaduras limpias y una colocación precisa de los componentes. El material de resina epoxi reforzada con fibra de vidrio ofrece estabilidad mecánica incluso después de soldaduras y modificaciones repetidas.

Entre sus aplicaciones habituales se encuentran la construcción de pequeñas redes de sensores, la integración de circuitos con microcontroladores para prototipos de IoT o su uso como placa adaptadora entre distintos módulos. También permite realizar bloques funcionales individuales, como amplificadores, circuitos de acondicionamiento de señales o reguladores de tensión.

La ubicación de los componentes debe planificarse según el circuito, ya que la superficie es limitada. La placa se suministra sin componentes, estaño para soldar ni esquema eléctrico. Para el montaje y la soldadura se necesitan un soldador, estaño para soldar y las herramientas habituales.

Indicaciones de seguridad

Durante la soldadura se generan vapores que deben evacuarse en un entorno suficientemente ventilado. Esta placa de circuito impreso está destinada exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no está diseñada para instalarse en la red eléctrica doméstica. Si no tienes claro cómo integrarla en sistemas superiores, consulta a un técnico electricista cualificado antes de ponerla en funcionamiento.

Contenido del envío

• 1x placa de circuito impreso PCB de doble cara (verde) - 80 x 20mm
