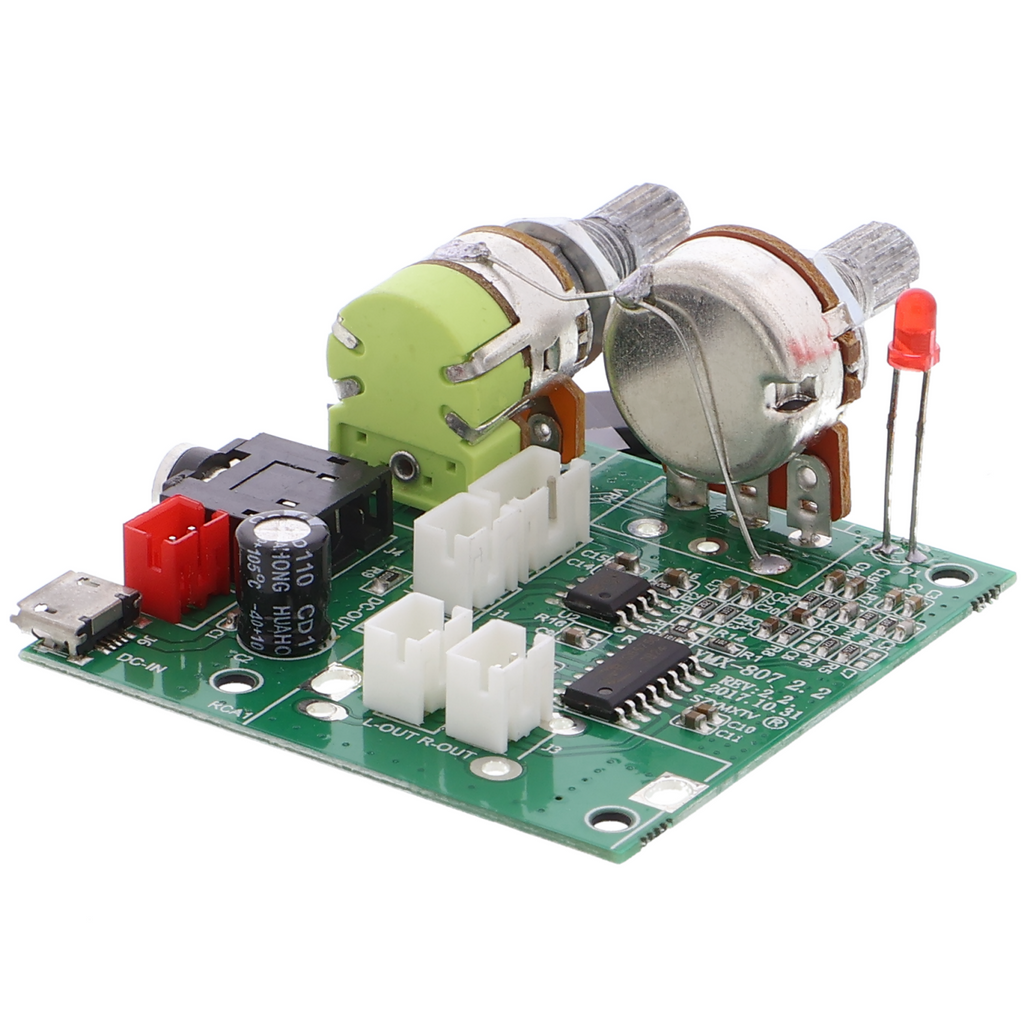

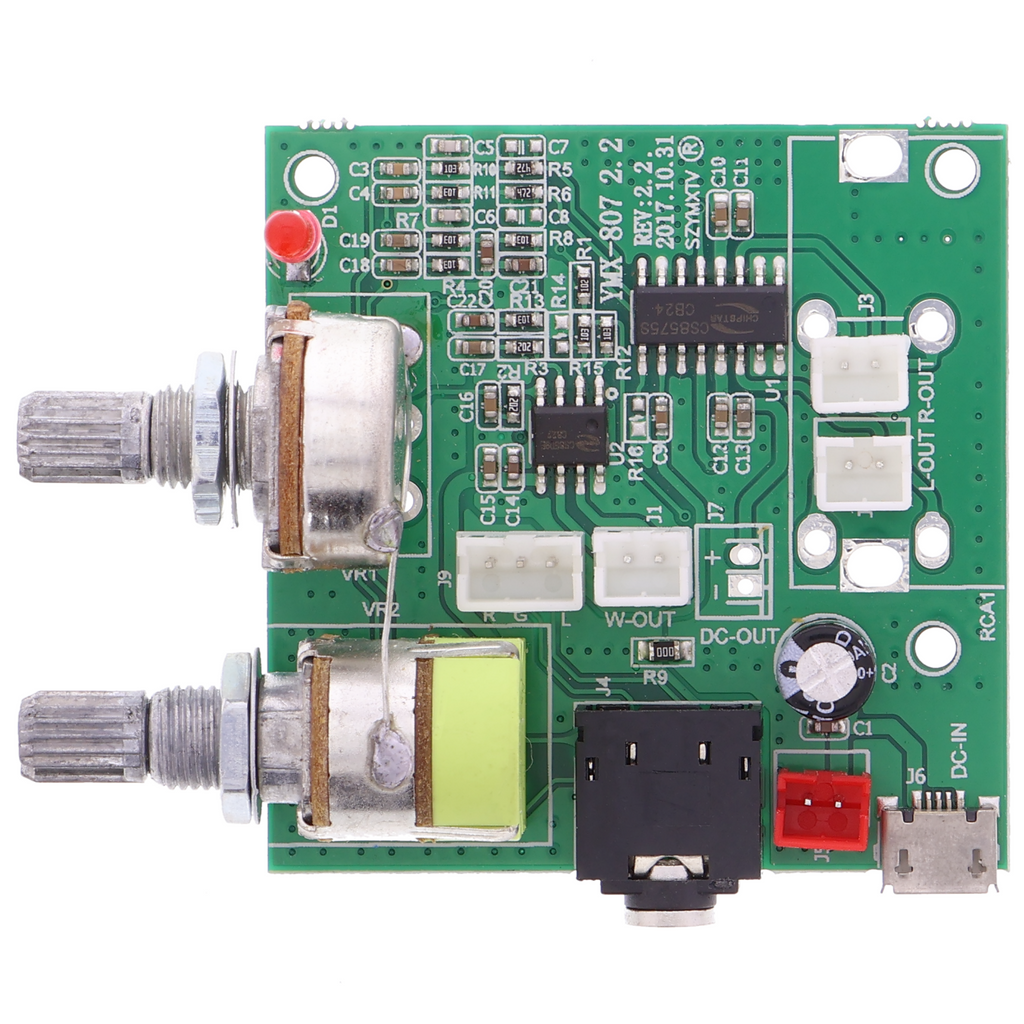

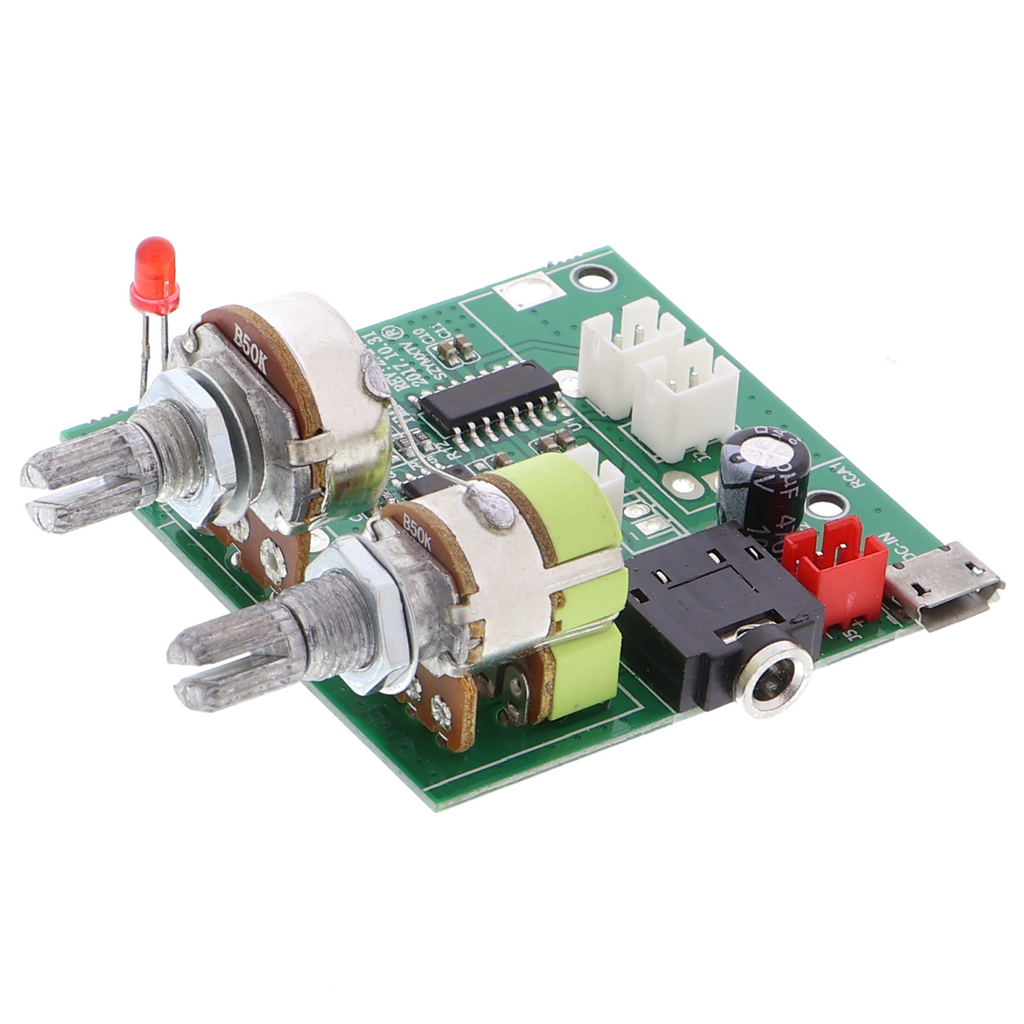

Placa amplificadora de audio digital 5V / canal estéreo 2.1

Descripción general del producto

• Placa amplificadora estéreo digital para alimentación de 5 V
• Potencia de salida de 2 * 1 W con una carga de 4 ohmios
• Entrada mediante conector jack de 3,5 mm
• Interfaz I2S para placas de microcontrolador
• Amplificador integrado de clase D con condensadores de filtrado

Descripción del producto

Esta placa amplificadora digital permite conectar directamente dos altavoces o unos auriculares estéreo a la alimentación de 5 V de una placa de microcontrolador. El amplificador integrado de clase D proporciona hasta 1 W de potencia de salida por canal con una carga de 4 ohmios, suficiente para altavoces pequeños o auriculares. No es adecuada para reproducir música a un volumen elevado ni para sonorizar espacios grandes.

El módulo recibe señales de audio a través de un conector jack de 3,5 mm o procesa datos digitales I2S directamente desde un microcontrolador. De este modo, no se necesita un códec de audio independiente si la placa utilizada no dispone de salida de audio propia. El amplificador funciona sin componentes externos, ya que los condensadores de filtrado necesarios ya están soldados en la placa.

Entre sus aplicaciones se incluyen mensajes de voz y efectos de sonido en proyectos de automatización, avisos acústicos mediante altavoces pequeños o la reproducción de señales de prueba durante la búsqueda de fallos. La placa también es adecuada para dispositivos portátiles con espacio limitado cuando solo se requiere un volumen bajo o medio.

Para utilizar el módulo, debe conectarse a la alimentación de 5 V de la placa de microcontrolador. Los altavoces externos deben tener una impedancia adecuada de entre 4 y 8 ohmios. Durante la puesta en funcionamiento, debe comprobarse que la polaridad de las conexiones sea correcta, ya que un cableado incorrecto puede dañar el amplificador.

Advertencia de seguridad

Una polaridad incorrecta de la alimentación dañará la placa. Esta placa amplificadora no está diseñada para instalarse en la red eléctrica doméstica y está destinada exclusivamente a la construcción de prototipos y a fines de prueba y desarrollo. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a profesionales cualificados; en caso de duda, consulta a un profesional antes de ponerla en funcionamiento.

Contenido del paquete

• 1 x Placa amplificadora

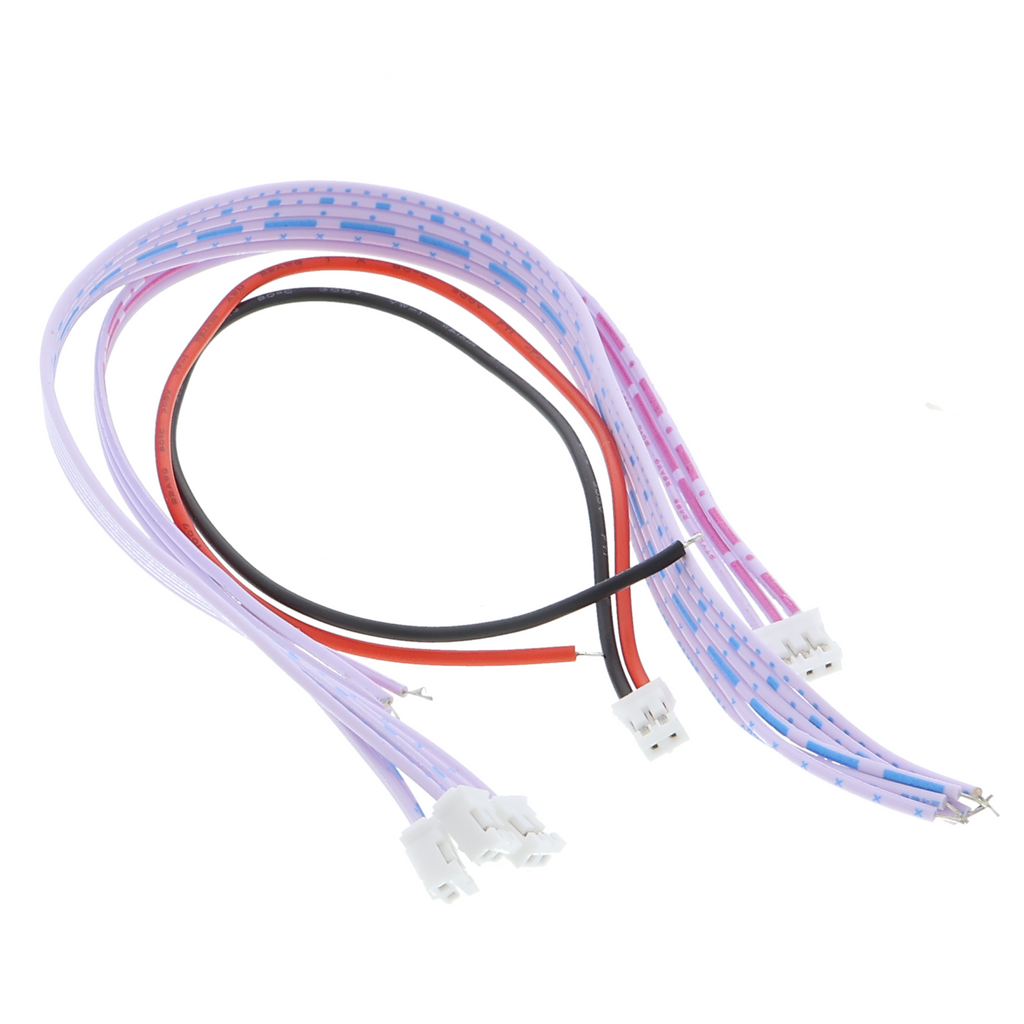

• 3x Cable de altavoz 2P
• 1x Cable de entrada de audio 3P
• 1x Cable de alimentación 2P
