Placa adaptadora de DFN10 a DIP10, paso de 0,5mm, 2,54mm

Resumen del producto

• Placa adaptadora para encapsulados DFN10 (paso de 0,5 mm) a conexión DIP10 (paso de 2,54 mm)
• Permite montar componentes de montaje superficial en placas experimentales y placas de pruebas
• Conexiones DFN10 disponibles en ambos lados
• Superficies de soldadura de una sola cara, adecuadas para soldadores estándar
• Baja altura de montaje para circuitos compactos

Descripción del producto

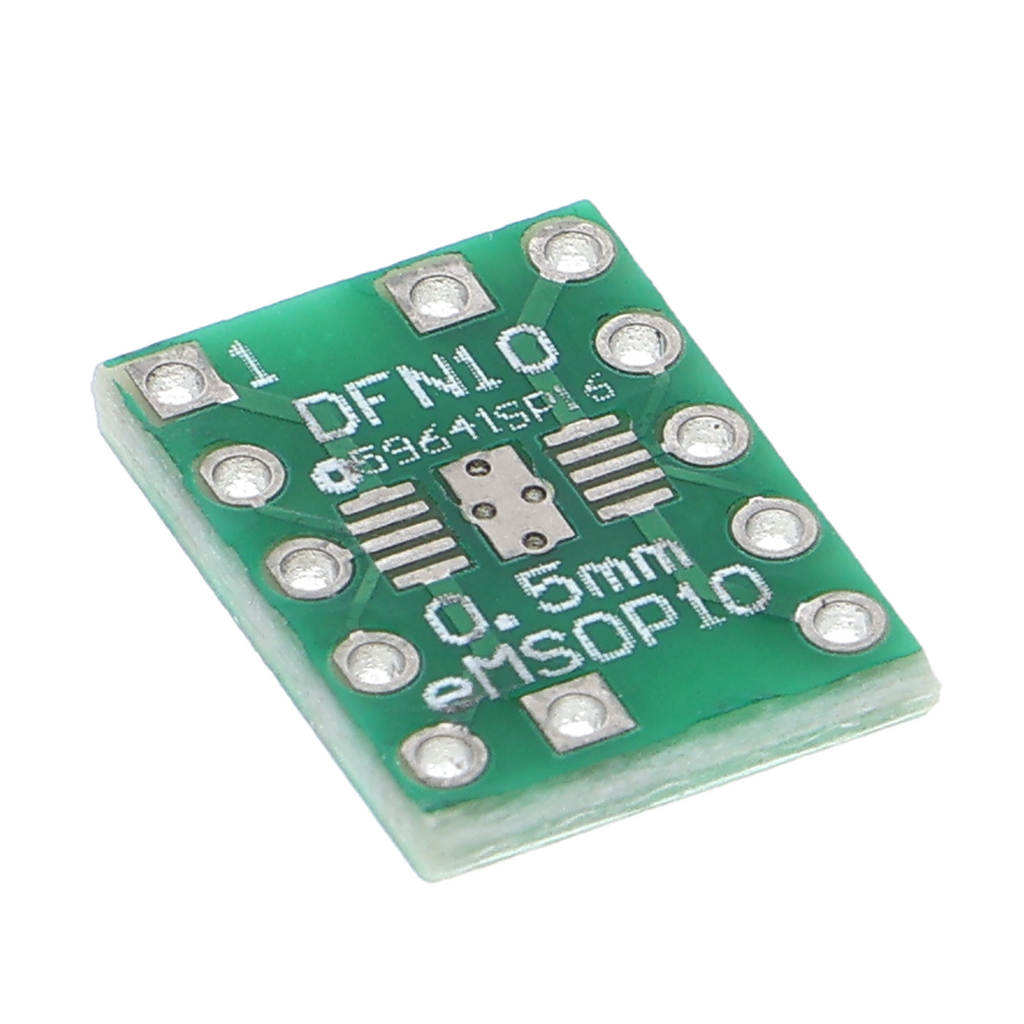

Esta placa adaptadora convierte el encapsulado compacto DFN10 en un formato de conexión compatible con DIP10, que puede insertarse en placas experimentales y placas de pruebas convencionales. El encapsulado con un paso de 0,5 mm es demasiado fino para el cableado manual habitual, pero la placa adaptadora, con una trama de 2,54 mm, permite utilizarlo igualmente.

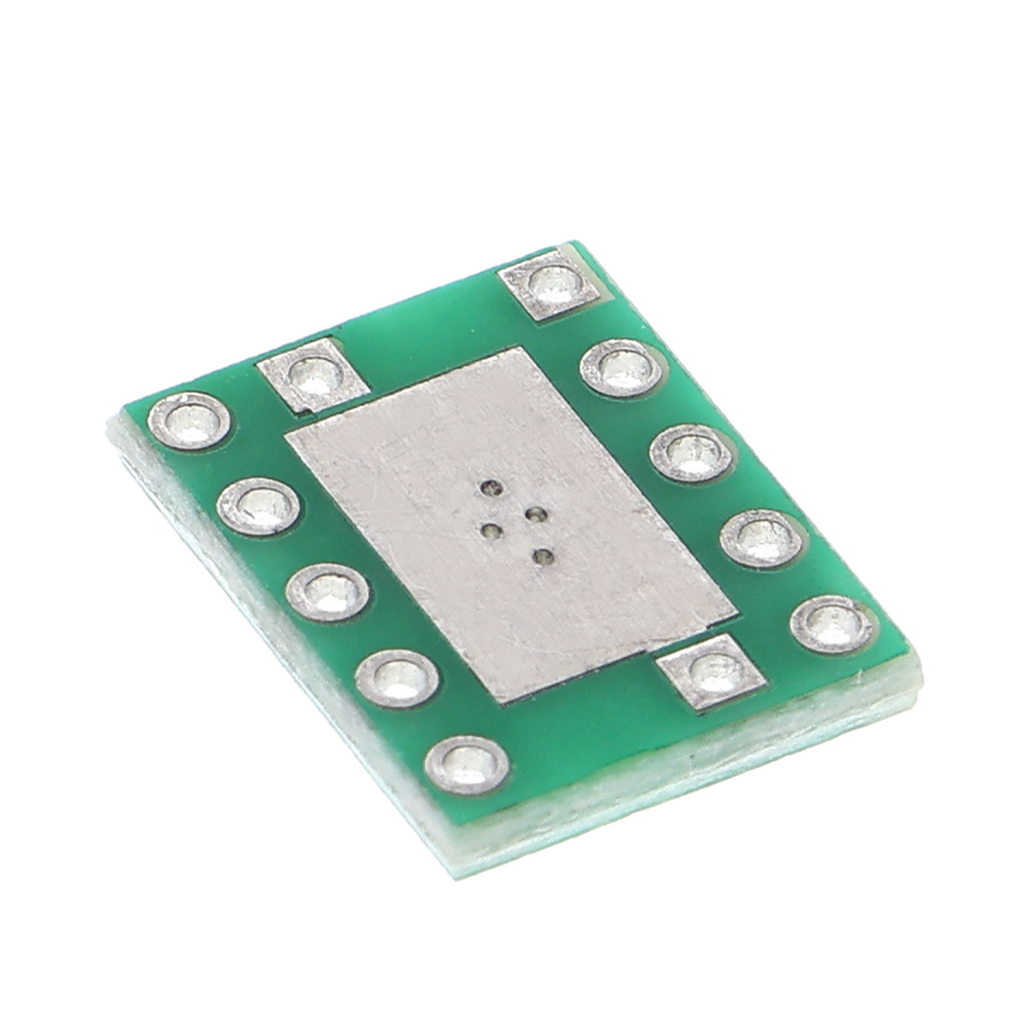

En la parte superior se sueldan las finas conexiones DFN10; en la parte inferior se crean conexiones compatibles con DIP10 para su inserción. De este modo, también es posible integrar en montajes de laboratorio electrónica especializada que solo está disponible como componente de montaje superficial.

La placa se utiliza en circuitos de medición con circuitos integrados de sensores miniaturizados, en montajes de prueba con controladores especializados o al trabajar con módulos modernos de RF, que se fabrican principalmente en variantes DFN. En cualquier caso, la placa adaptadora ahorra el trabajo de diseñar una placa específica y permite realizar prototipos rápidamente. Para el montaje se necesita un soldador fino o una placa calefactora, así como una lupa o un microscopio para colocar con seguridad los diminutos terminales.

Indicaciones de seguridad

La placa adaptadora está destinada exclusivamente al montaje de prototipos y a fines de prueba y desarrollo. Al soldar las finas conexiones DFN10, es necesario extremar las precauciones debido a la proximidad de las superficies de cobre y a posibles fallos de aislamiento. En caso de dudas sobre una fabricación segura, se debe consultar a un profesional cualificado en electricidad antes de ponerla en funcionamiento.
