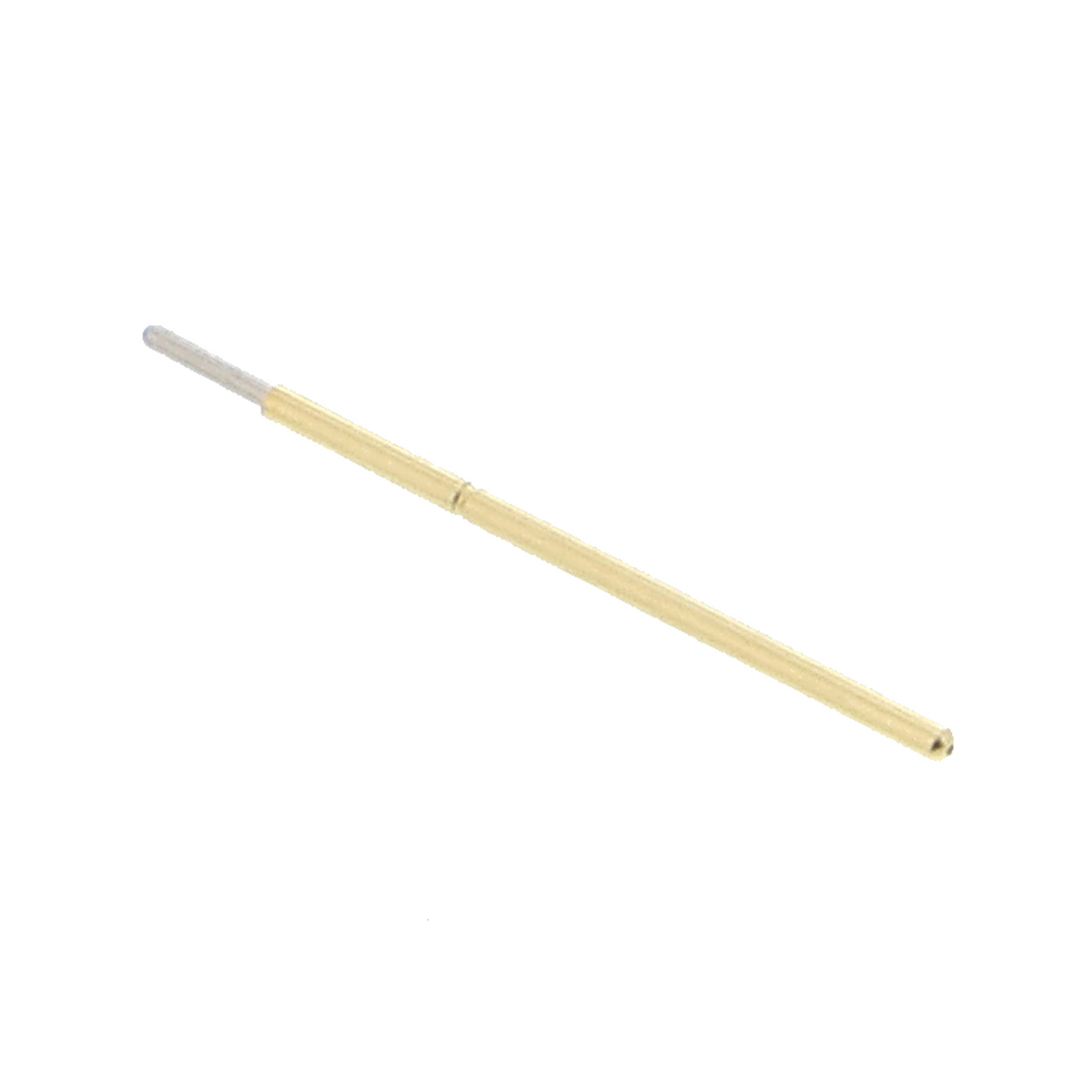

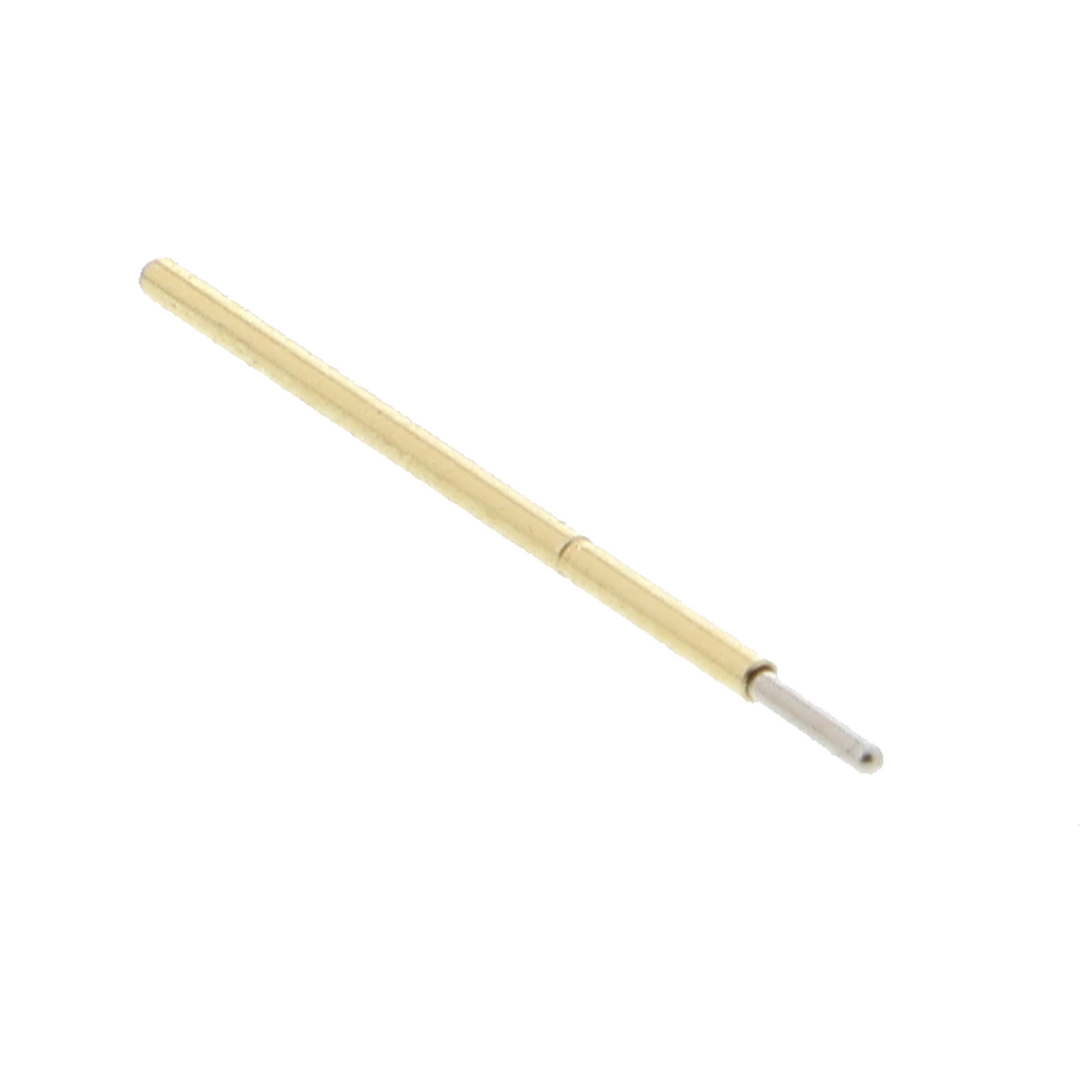

Punta de contacto elástica / punta de medición con resorte / Pogo Pin (P048-J1) 12x0,48mm

Descripción general del producto

• Clavija de contacto con resorte para puntas de medición y adaptadores de prueba, con mecanismo de resorte
• Compresibilidad de aproximadamente 2 a 3 mm
• Longitud de aproximadamente 16 a 18 mm en estado relajado
• Carcasa de latón o acero inoxidable
• Punta de contacto de tungsteno chapado en oro o material similar
• Rosca o tornillo para una fijación segura en adaptadores de prueba
• Reutilizable varias veces si se utiliza correctamente

Descripción del producto

La clavija de contacto con resorte es un Pogo Pin para montar puntas de medición y adaptadores de prueba. El mecanismo de resorte permite una compresión repetida sin desgaste de la superficie de contacto, por lo que los Pogo Pins se utilizan con frecuencia en mediciones de producción y pruebas funcionales de placas de circuito y módulos electrónicos.

El componente está formado por una clavija pretensada mediante un resorte, cuya punta de contacto se introduce unos milímetros en la carcasa al aplicar presión. Este diseño permite establecer un contacto eléctrico fiable sin presión permanente y sin dañar los contactos que se van a comprobar. Por ello, los Pogo Pins son ideales para ciclos de prueba repetidos en el desarrollo y la fabricación de electrónica.

Entre sus aplicaciones se incluyen los adaptadores de prueba para placas de microcontroladores, la verificación de interfaces en prototipos, las pruebas funcionales de placas de circuito ensambladas y las mediciones en puntos de prueba de difícil acceso. Un adaptador de prueba con varios Pogo Pins permite realizar mediciones o programaciones en paralelo sin necesidad de soldar.

Normalmente, el Pogo Pin se fija en un adaptador de prueba mediante una rosca o un tornillo. Para su funcionamiento se requiere un soporte que garantice la orientación y la fuerza de presión correctas. La punta de contacto debe revisarse periódicamente para detectar desgaste, especialmente cuando se utiliza con frecuencia en entornos húmedos o corrosivos.

Advertencia de seguridad

Al utilizar Pogo Pins en equipos y adaptadores de prueba, debe asegurarse que solo se apliquen tensiones y corrientes seguras. Los trabajos en instalaciones de suministro eléctrico o cerca de ellas están reservados a personal electricista cualificado. Este componente está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no debe utilizarse en circuitos con tensión de red.

Contenido del paquete

• 1x Clavija de contacto con resorte / punta de medición con resorte / Pogo Pin (P048-J1) 12x0,48mm
