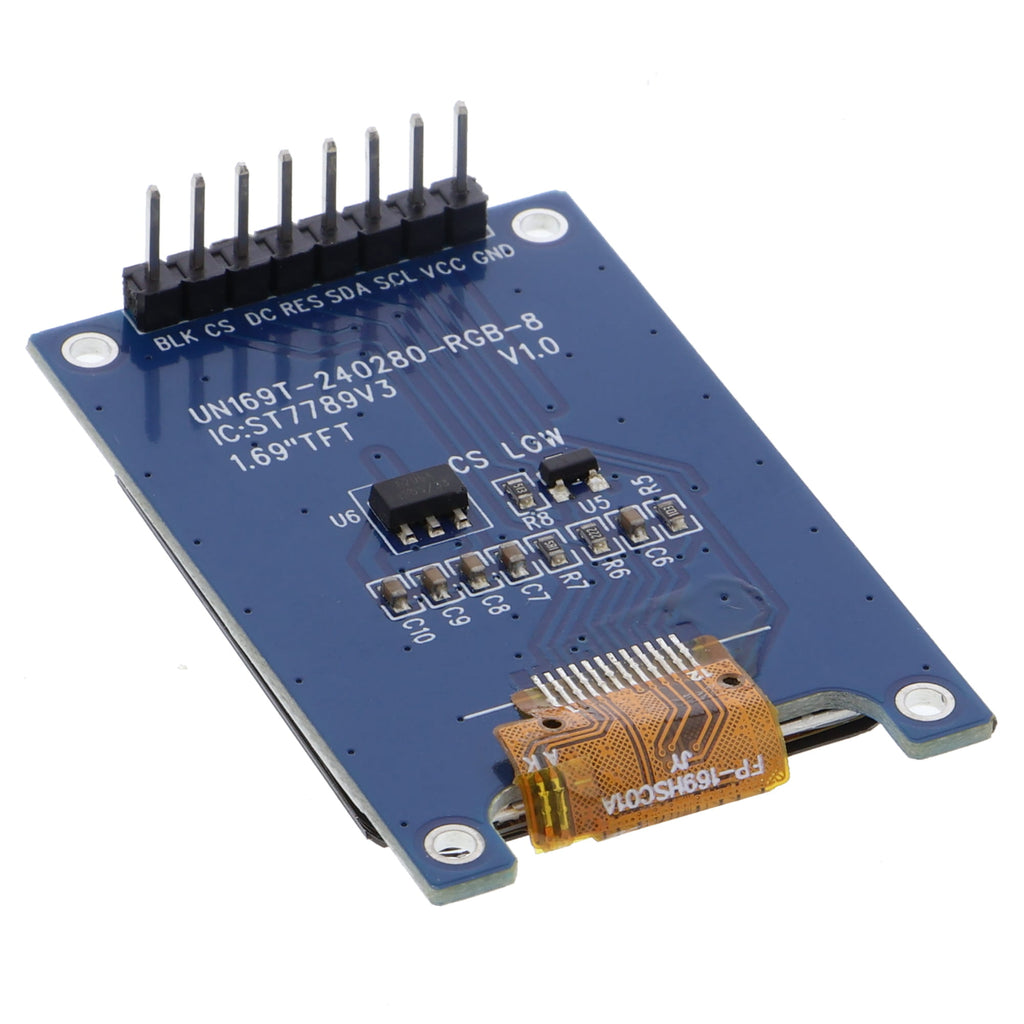

Display LCD a color de 1.69" TFT IPS, 240X280, interfaz SPI ST7789

Descripción general del producto

• Pantalla LCD en color con panel IPS de 240*280 píxeles y diagonal de 1,69 pulgadas
• Interfaz SPI para una transferencia rápida de datos
• Tensión de funcionamiento de 3,3 V
• Ranura para tarjetas SD integrada para datos de imágenes y datos de usuario
• Ajuste del contraste mediante potenciómetro, sin necesidad de un regulador de tensión independiente

Descripción del producto

Esta pantalla TFT-IPS con interfaz SPI es adecuada para prototipos y sistemas embebidos que necesitan pantallas compactas con buena estabilidad del ángulo de visión y fidelidad cromática. La resolución de 240*280 píxeles con una diagonal de pantalla de solo 1,69 pulgadas ofrece una nitidez de texto suficiente para menús y diagramas a corta distancia. El panel IPS permite una reproducción del color estable desde distintos ángulos.

El bus SPI conecta la pantalla con placas de microcontroladores como las variantes habituales de Arduino y ARM. De este modo, es posible utilizar varios dispositivos SPI en el mismo bus y ahorrar pines. La tensión de funcionamiento de 3,3 V es directamente compatible con las placas controladoras estándar actuales; si se utiliza lógica de 5 V, es necesario emplear un convertidor de nivel. La ranura para tarjetas SD integrada permite cargar archivos de imagen y configuraciones de usuario sin una gestión compleja de la memoria del microcontrolador.

Entre las aplicaciones típicas se incluyen interfaces de usuario para instrumentos de medición portátiles, pantallas informativas en vehículos a escala o robots, así como menús de configuración para dispositivos sensores IoT. La combinación de una superficie de visualización suficiente y un alto contraste también resulta adecuada como pantalla de monitorización para parámetros de proceso o datos en tiempo real. El regulador de contraste integrado mediante potenciómetro elimina la necesidad de un control PWM complejo.

Para la salida de datos se necesita un microcontrolador con función SPI-Master y al menos cuatro pines de salida libres (Chip Select, Clock, MOSI y otras señales de control según la biblioteca). Para utilizar la ranura para tarjetas SD, el sistema de archivos debe ser compatible con el controlador. Si se utiliza lógica de 5 V, es imprescindible emplear un convertidor de nivel para proteger la pantalla.

Advertencia de seguridad

La pantalla funciona con niveles lógicos de 3,3 V y no debe conectarse directamente a salidas de 5 V. Este módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a personal electricista cualificado; en caso de duda, consulta a un electricista cualificado antes de ponerlo en funcionamiento.

Contenido del envío

1x pantalla
