NANO R3 (CH340), placa de expansión NANO R3 y 40 cables M/M

Descripción general del producto

• Placa de microcontrolador con ATmega328P y conexión USB-CH340 para el desarrollo rápido de prototipos
• Dimensiones de 18 * 45 mm, compatible con placas de pruebas estándar
• Tensión de funcionamiento de 5 V mediante USB o alimentación externa
• Entradas y salidas digitales y analógicas para sensores y actuadores
• Placa de expansión con 40 cables jumper para montar circuitos de prueba
• Compatible con Arduino, se programa mediante el IDE u otros entornos

Descripción del producto

La placa es un módulo de microcontrolador compacto para el desarrollo rápido de prototipos en placas de pruebas. Combina el procesador ATmega328P con comunicación USB mediante el chip CH340 y se puede programar con el IDE de Arduino u otros entornos de desarrollo compatibles.

El pequeño formato de aproximadamente 18 * 45 mm permite conectarla directamente a la placa de pruebas, sin adaptadores adicionales. La tensión de funcionamiento de 5 V se suministra mediante USB o una fuente de alimentación externa. Con 14 entradas y salidas digitales, seis entradas analógicas y salidas PWM, se pueden conectar sensores y controlar motores o relés.

La placa de expansión incluida y los 40 cables jumper aceleran considerablemente el montaje de circuitos durante la fase de prototipado. Entre los proyectos habituales se incluyen automatizaciones como el control de LED en función de la entrada de un sensor de luz, la supervisión de temperatura con visualización en pantalla o el control de motores paso a paso. La placa también es adecuada tanto para principiantes en la programación de microcontroladores como para realizar pruebas rápidas de viabilidad sin desarrollar previamente una placa de circuito impreso.

Para la programación se necesita un ordenador con conexión USB. Los sensores o actuadores externos con otros niveles de tensión (por ejemplo, sensores de 3,3 V) requieren convertidores de nivel. Se necesita una alimentación externa cuando se supera el límite de corriente USB de aproximadamente 500 mA.

Advertencia de seguridad

La placa está destinada exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuada para funcionar en circuitos eléctricos domésticos. En montajes con tensión de red o cerca de ella, debe intervenir un técnico electricista cualificado. Antes de la puesta en funcionamiento, las aplicaciones complejas deben consultarse con un técnico electricista cualificado.

Contenido del envío

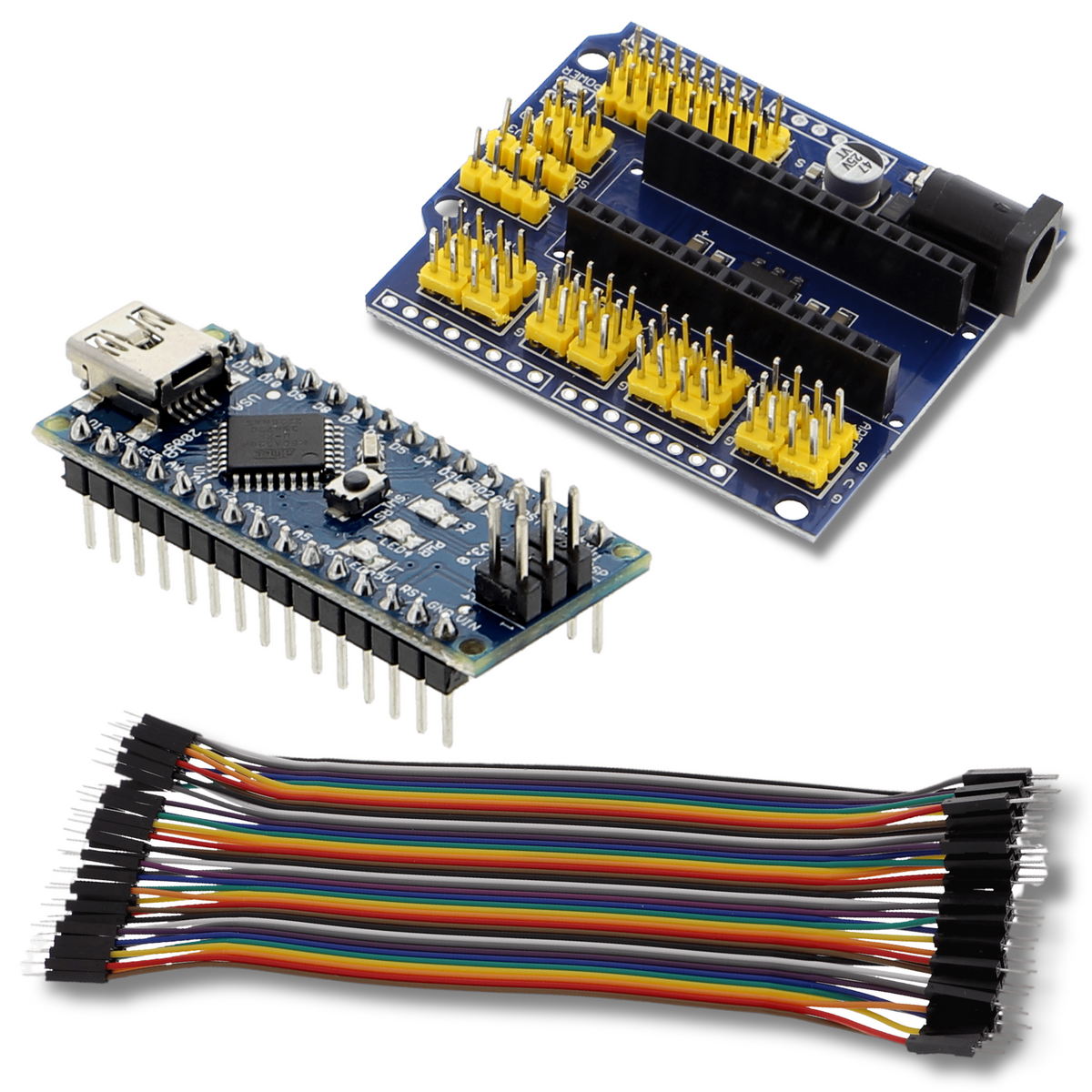

• 1* Funduino NANO R3 - chip CH340 - completamente soldado, incluido el cable USB
• 1* placa de expansión de E/S para prototipado NANO R3 V3.0
• 1* juego de 40 cables para placa de pruebas macho/macho (20 cm)
