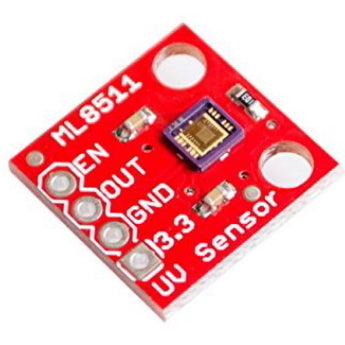

Módulo sensor UVA/UVB ML8511

Descripción del producto

• Sensor ultravioleta con chip ML8511, mide UV-A y UV-B en el rango de 280–390 nm
• Tensión de salida analógica proporcional a la intensidad UV
• Cuatro pines de conexión: EN, OUT, GND, 3,3 V
• El pin Enable alterna entre mediciones activas y el modo de espera de bajo consumo
• Se puede conectar directamente a las entradas analógicas de microcontroladores, sin amplificación adicional

Descripción del producto

El sensor convierte la luz ultravioleta en una tensión de salida analógica. El chip del sensor integra un amplificador que convierte directamente la fotocorriente generada por el elemento fotodiodo en una señal medible. De este modo, la señal de salida está lista para ser adquirida mediante una entrada analógica de un microcontrolador.

El rango de medición cubre todo el espectro UVB y la mayor parte del espectro UVA. Esto permite medir la exposición a los rayos UV en interiores y exteriores, así como realizar una estimación aproximada del índice UV. El pin Enable reduce el consumo de corriente mediante el funcionamiento en modo de espera cuando no se realizan mediciones.

Para obtener mediciones precisas, se recomienda supervisar en paralelo la tensión de alimentación de 3,3 V, ya que la tensión de salida del sensor depende de ella. Así se pueden tener en cuenta las fluctuaciones de la tensión de funcionamiento al convertir los valores en intensidad UV. El módulo se utiliza en estaciones meteorológicas, dispositivos de advertencia de quemaduras solares y mediciones UV portátiles en exteriores.

El funcionamiento requiere una alimentación estable de 3,3 V, que debe proporcionarse por separado. No se necesita un convertidor de nivel siempre que la placa de destino también funcione con lógica de 3,3 V. En sistemas de 5 V, la tensión de salida debe limitarse al rango de tensión de entrada del convertidor analógico-digital mediante un divisor de tensión o un convertidor de nivel.

Advertencia de seguridad

Este módulo no está destinado a su instalación en la red eléctrica doméstica y ha sido diseñado exclusivamente para la creación de prototipos y fines de prueba y desarrollo. Si tienes preguntas sobre la conexión correcta o la alimentación, consulta a un profesional electricista.

Contenido del paquete

• 1x módulo sensor UVA/UVB ML8511
• 1x tira de pines
