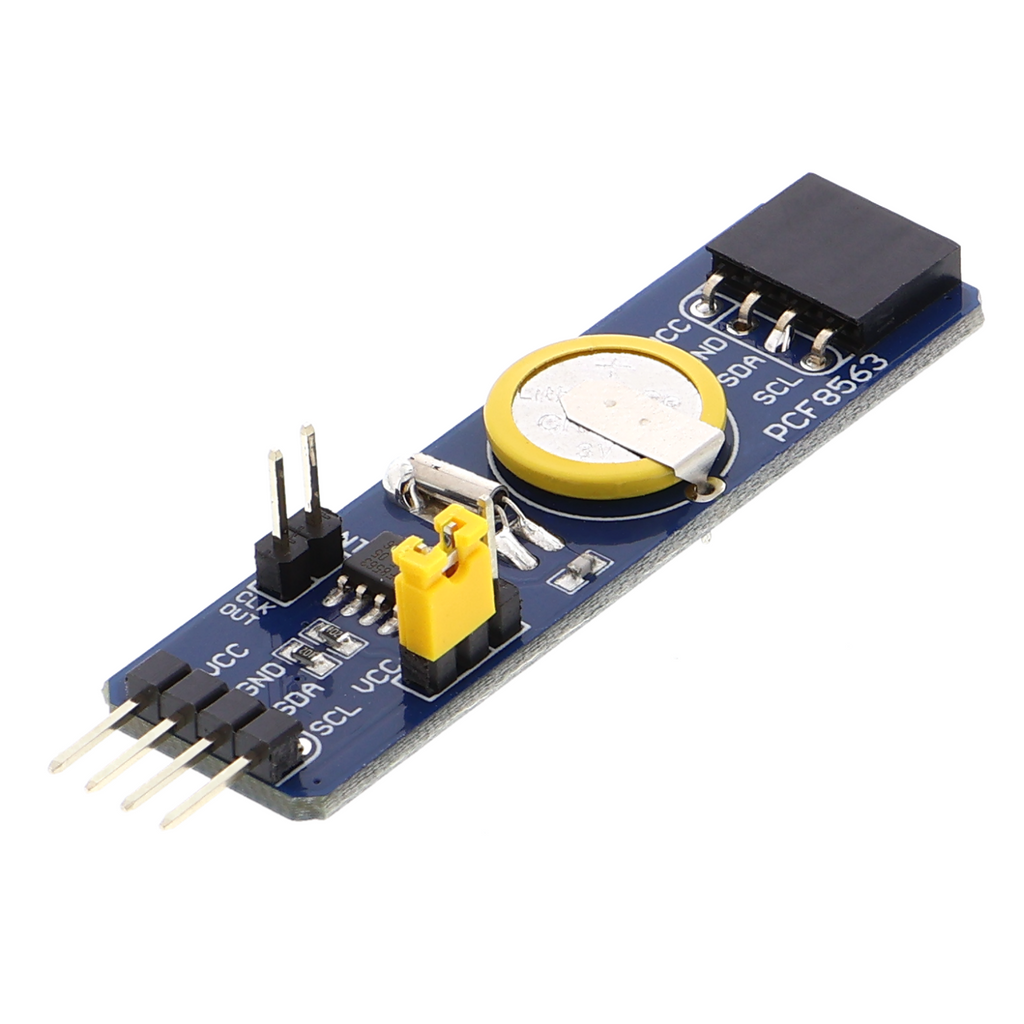

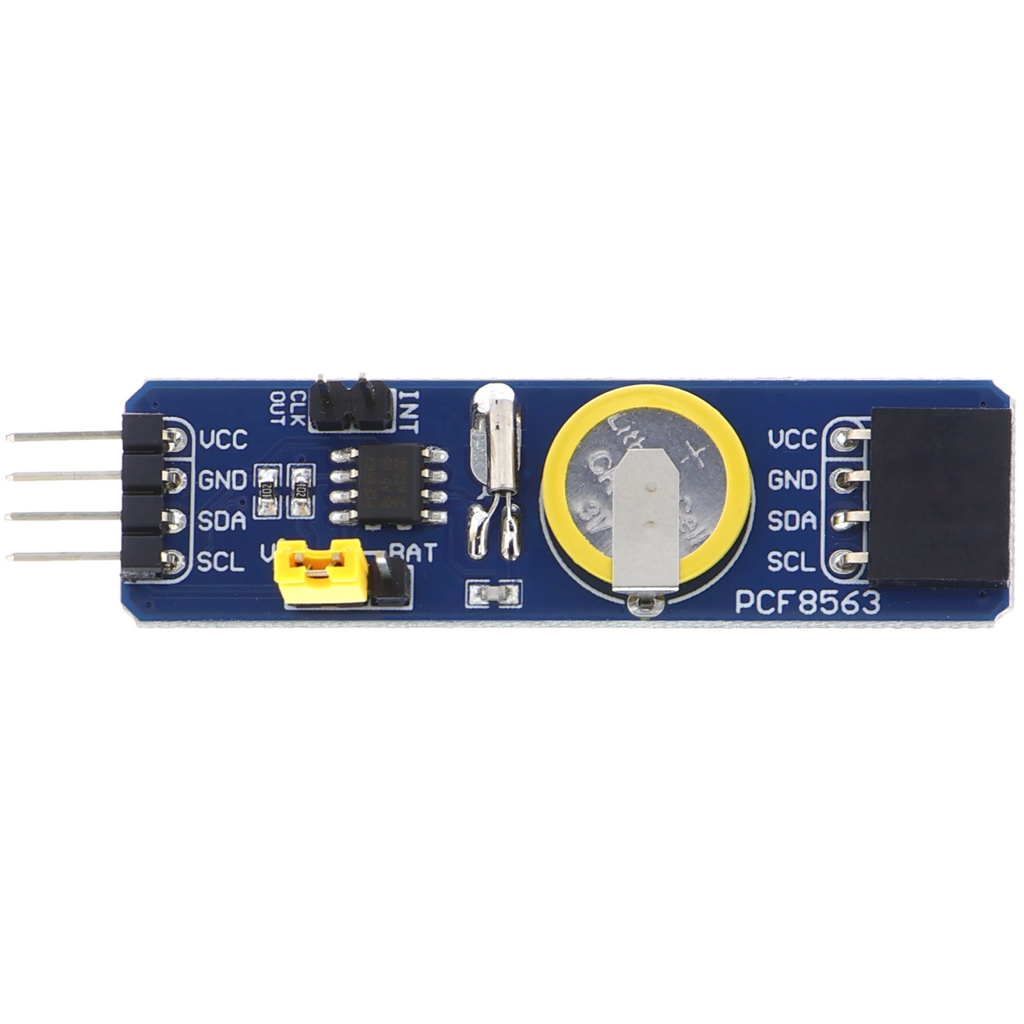

Módulo RTC PCF8563 de Waveshare - reloj en tiempo real, I2C, 3,3 V

Descripción general del producto

• Reloj en tiempo real (Real Time Clock) para placas de microcontroladores
• Cuenta segundos, minutos, horas, días, meses y años de forma autónoma
• Se comunica mediante el bus I2C con solo dos pines de conexión
• Tensión de funcionamiento de 3,3 V, también funciona con placas de 5 V mediante un conversor de nivel
• La batería de respaldo integrada mantiene la hora durante cortes de corriente prolongados
• Formato compacto, adecuado para placas de pruebas y montajes con poco espacio

Descripción del producto

Un módulo de reloj en tiempo real mantiene la hora exacta incluso cuando la placa principal no recibe alimentación. El PCF8563 funciona mediante el bus I2C, que conecta dos líneas de datos compartidas con varios sensores y módulos, lo que reduce considerablemente la cantidad de cables de conexión. La batería de respaldo interna mantiene funcionando la función de reloj incluso cuando la placa del microcontrolador está apagada. Después, el módulo se sincroniza automáticamente con los valores del sistema en el siguiente arranque.

La tensión de funcionamiento de 3,3 V permite la conexión directa a placas compatibles como Raspberry Pi y variantes de ESP-32. Si trabajas con placas de 5 V, necesitas un conversor de nivel para las líneas I2C con el fin de proteger el módulo de tensiones demasiado altas. La precisión típica es de menos de un minuto de desviación al mes.

Estos módulos se utilizan en todos aquellos casos en los que la hora exacta es imprescindible sin depender de accesos externos a la red. Un registrador de datos debe guardar cada valor medido con una marca de tiempo, un controlador de temperatura debe respetar los horarios de conmutación programados y una estación domótica debe funcionar independientemente de Internet y del router. El módulo solo requiere controladores I2C en el entorno de programación y una pequeña batería de respaldo del tipo CR2032, que debe adquirirse por separado.

Advertencia de seguridad

Este módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo. No debe instalarse en el circuito eléctrico doméstico. Al realizar trabajos cerca de la instalación eléctrica doméstica, debe consultarse a un técnico electricista cualificado antes de la puesta en funcionamiento.

Contenido del envío

• 1x Waveshare PCF8563 - Módulo RTC para Arduino
