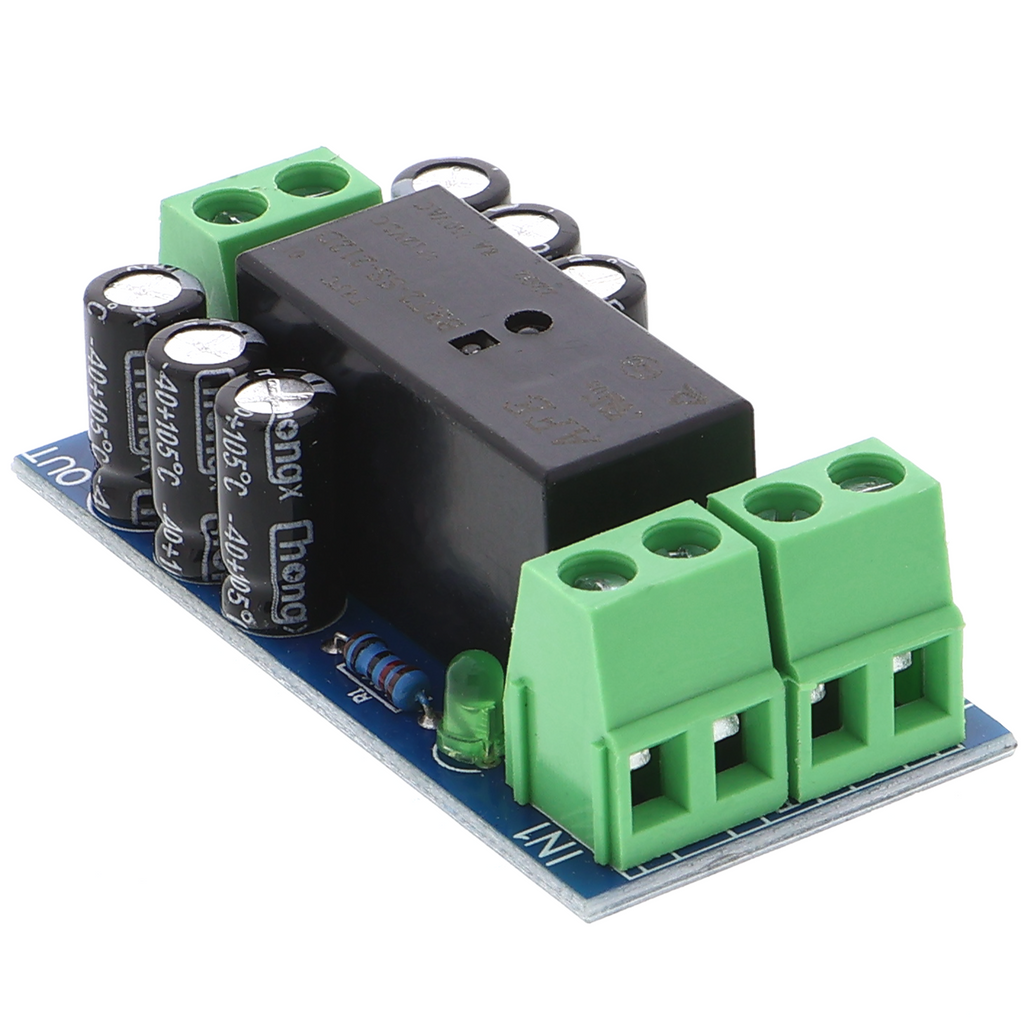

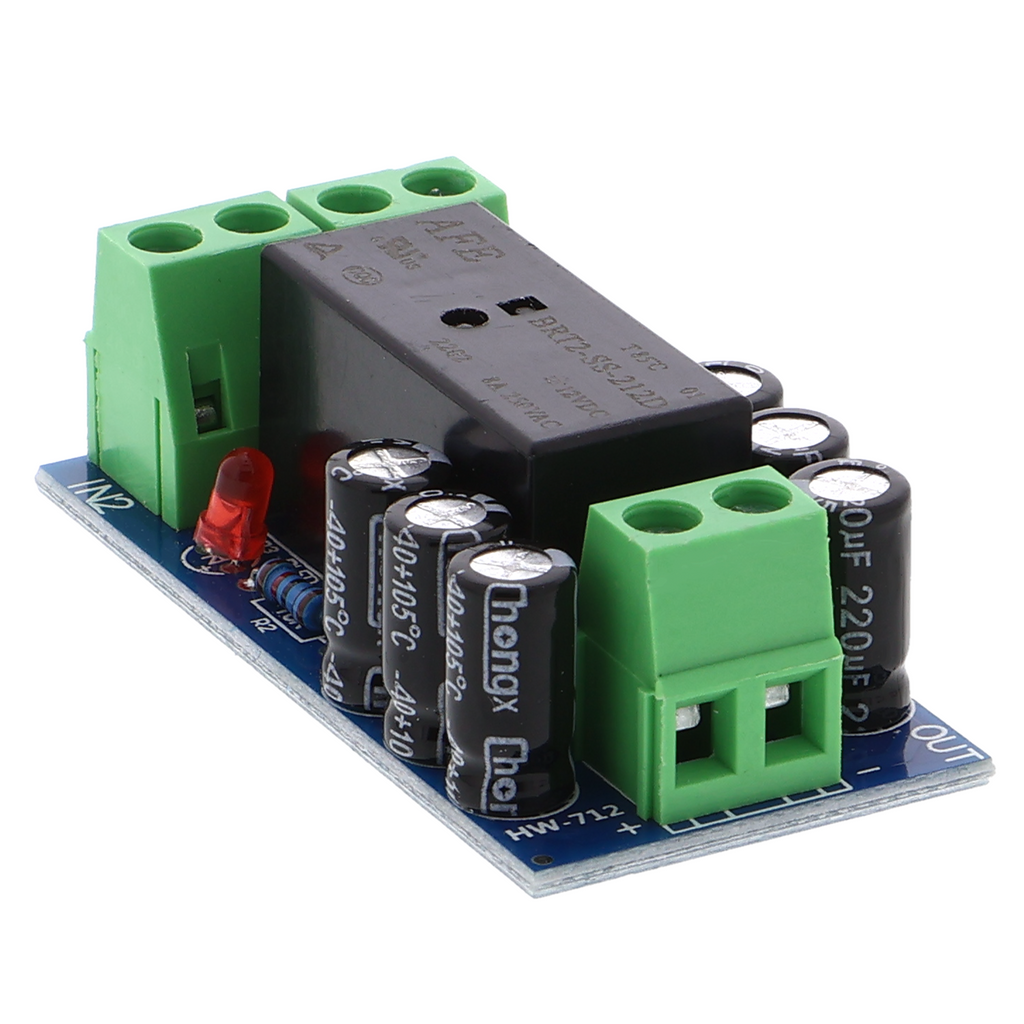

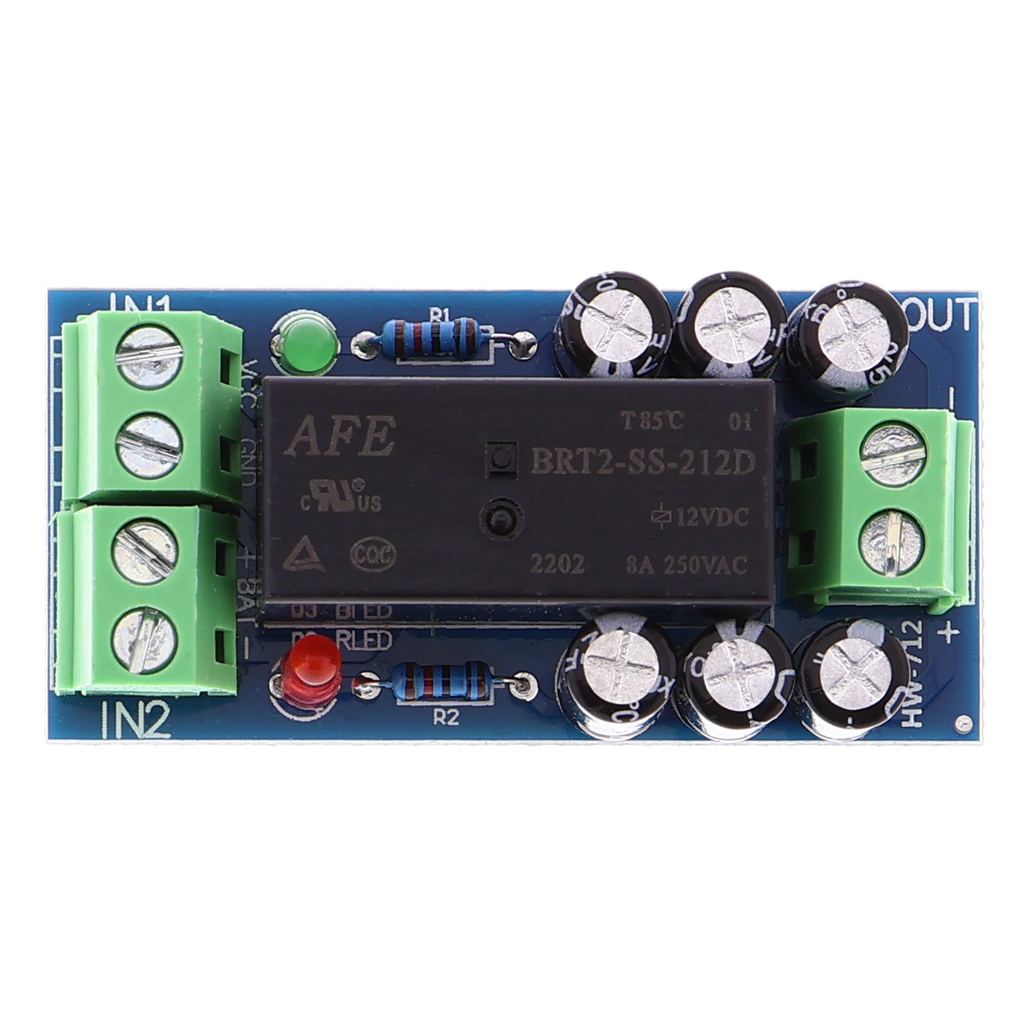

Módulo de conmutación automático HW-712 - alimentación de emergencia, regulador de batería de 12V

Descripción general del producto

• Módulo de conmutación automático para cambiar entre dos fuentes de alimentación
• Tensión de funcionamiento de 12 V DC, carga máxima de hasta 10 A
• Tiempo de conmutación inferior a 100 ms en caso de fallo de tensión
• Entradas para la comprobación de fuentes de alimentación externas
• Salida de conmutación con relé para conducir la corriente de carga
• Montaje en carril DIN dentro del cuadro eléctrico

Descripción del producto

Un módulo de conmutación automático permite cambiar una carga de una fuente de alimentación principal a una alimentación de emergencia cuando falla la fuente principal. El módulo supervisa continuamente la tensión de entrada y activa la conmutación en cuanto esta desciende por debajo del rango permitido.

El módulo funciona con dos entradas independientes para las tensiones de alimentación y las compara electrónicamente. Cuando detecta un fallo en la fuente primaria, conmuta el relé interno en menos de 100 ms. De este modo, la carga conectada permanece alimentada sin una interrupción prolongada, siempre que el sistema de alimentación de emergencia esté listo para funcionar.

Entre sus aplicaciones habituales se encuentra la protección de sistemas que dependen de un suministro eléctrico continuo, como instalaciones de seguridad de edificios, pequeños dispositivos médicos o sistemas de comunicación en instalaciones descentralizadas. El módulo cabe en cualquier cuadro eléctrico estándar y simplifica considerablemente la automatización de la conmutación a la alimentación de emergencia.

Dado que el módulo está diseñado para cargas de hasta 10 A, es adecuado para unidades consumidoras pequeñas y medianas. La tensión de funcionamiento de 12 V DC significa que tanto la alimentación principal como la fuente de emergencia deben estar disponibles con esta tensión. Además, para su funcionamiento se necesita un sistema de alimentación de emergencia fiable, cuyo tiempo de activación no debe superar considerablemente la velocidad de conmutación del módulo.

Advertencia de seguridad

Este módulo no está destinado a la instalación directa en la red eléctrica doméstica. Sirve exclusivamente para la construcción de prototipos y para fines de prueba y desarrollo en sistemas de 12 V DC. Todos los trabajos en la instalación eléctrica o cerca de ella, especialmente al conectarlo a fuentes de alimentación o sistemas de emergencia existentes, están reservados a profesionales electricistas cualificados. En caso de dudas sobre la integración en sistemas existentes, debe consultarse a un profesional electricista cualificado antes de la puesta en servicio.

Contenido del suministro

• 1x Módulo de conmutación automático HW-712 - alimentación de emergencia, regulador de batería 12V
