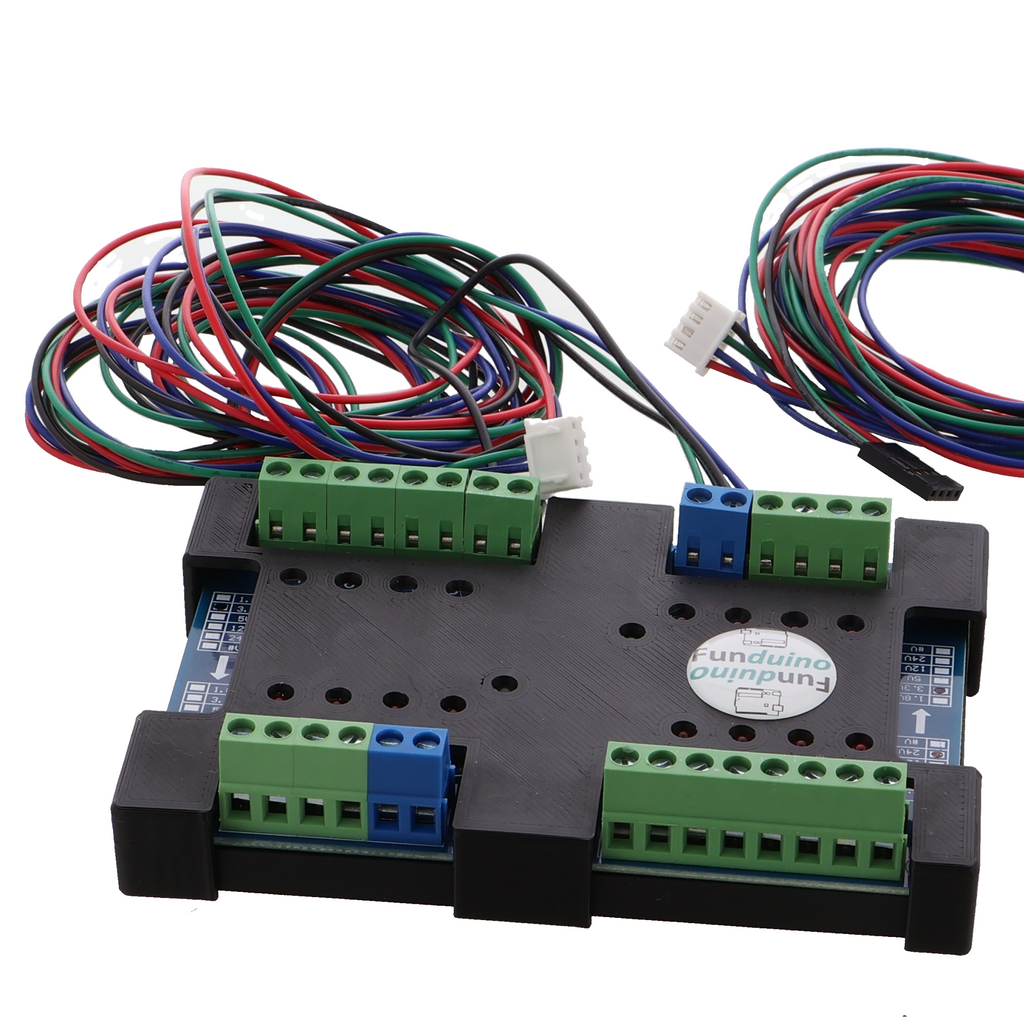

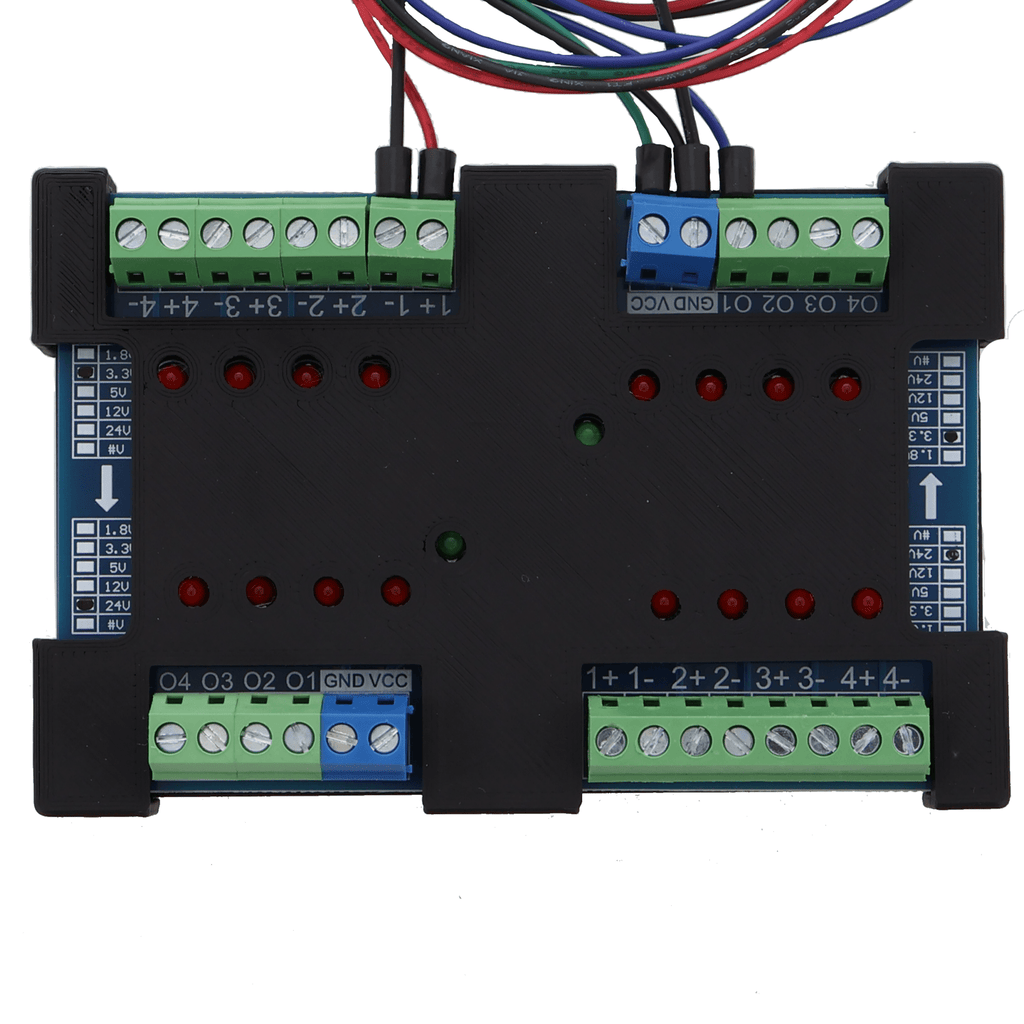

SPS - Dobot-Kopplungsmodul / 8-Kanal-2-Wege-Optokoppler

Acoplador de PLC Funduino - conecta de forma segura un PLC Siemens y otros sistemas de 24 V con el DOBOT Magician

El acoplador de PLC Funduino permite una conexión fiable y galvánicamente aislada entre un PLC Siemens con lógica de 24 V y el DOBOT Magician mediante su puerto GP2 u otras conexiones disponibles.
El módulo ha sido desarrollado específicamente para conectar señales de PLC industriales de forma segura y sin riesgo para el robot con la lógica de E/S de 3,3 V del DOBOT.

Adaptación segura de tensión en ambas direcciones

Dado que el DOBOT Magician no admite señales de 24 V, el acoplador de PLC Funduino integra dos optoacopladores/convertidores de nivel galvánicamente aislados:

24 V → 3,3 V (4 canales)
Las salidas del PLC pueden conectarse de forma segura a una entrada digital del robot (por ejemplo, una señal de inicio).

3,3 V → 24 V (4 canales)
El robot puede transmitir de forma segura señales de estado o de finalización al PLC.

De este modo se hace posible una comunicación bidireccional robusta entre el PLC y el robot, sin conexión eléctrica directa y sin riesgo de daños por sobretensión

Desarrollado para formación, laboratorio y capacitación industrial

El acoplador de PLC es ideal para:

• Formaciones y clases (fundamentos de PLC, integración de robótica)
• Laboratorios técnicos y universidades
• Montajes de formación orientados a la industria
• Demostraciones didácticas de protocolos de handshake
• Las aplicaciones habituales incluyen señales de inicio/finalización, controles secuenciales sencillos o el aprendizaje de handshakes entre PLC y robot (inicio → acción → confirmación)

Integración sencilla en el puerto GP2

El acoplador de PLC Funduino está diseñado para el uso de los pines EIO14 / EIO15 del puerto GP2 del DOBOT Magician recomendado por el fabricante.
Un conector GP2 de 4 pines premontado facilita la conexión y reduce los errores de cableado.

No obstante, todos los canales de los optoacopladores están disponibles. En total, 8 canales.

Características destacadas de un vistazo

• Adaptación segura de niveles de 24 V ↔ 3,3 V
• Aislamiento galvánico para proteger el PLC y el robot
• Comunicación bidireccional (PLC → robot ↔ PLC)
• Ideal para PLC Siemens (por ejemplo, S7-1200)
• Compatible con DOBOT Magician (puerto GP2)
• Ideal para formación, capacitación y demostraciones
• Probado en la práctica con un ejemplo de handshake

Contenido del suministro

1x módulo de optoacopladores 24 V → 3,3 V (4 canales)

1x módulo de optoacopladores 3,3 V → 24 V (4 canales)

1x Carcasa adecuada

2x conectores JST adecuados para el Dobot Magician

1x instrucciones con programa de ejemplo para el Dobot Magician

Se trata de un kit. El cableado debe realizarse por cuenta propia de acuerdo con las instrucciones.
