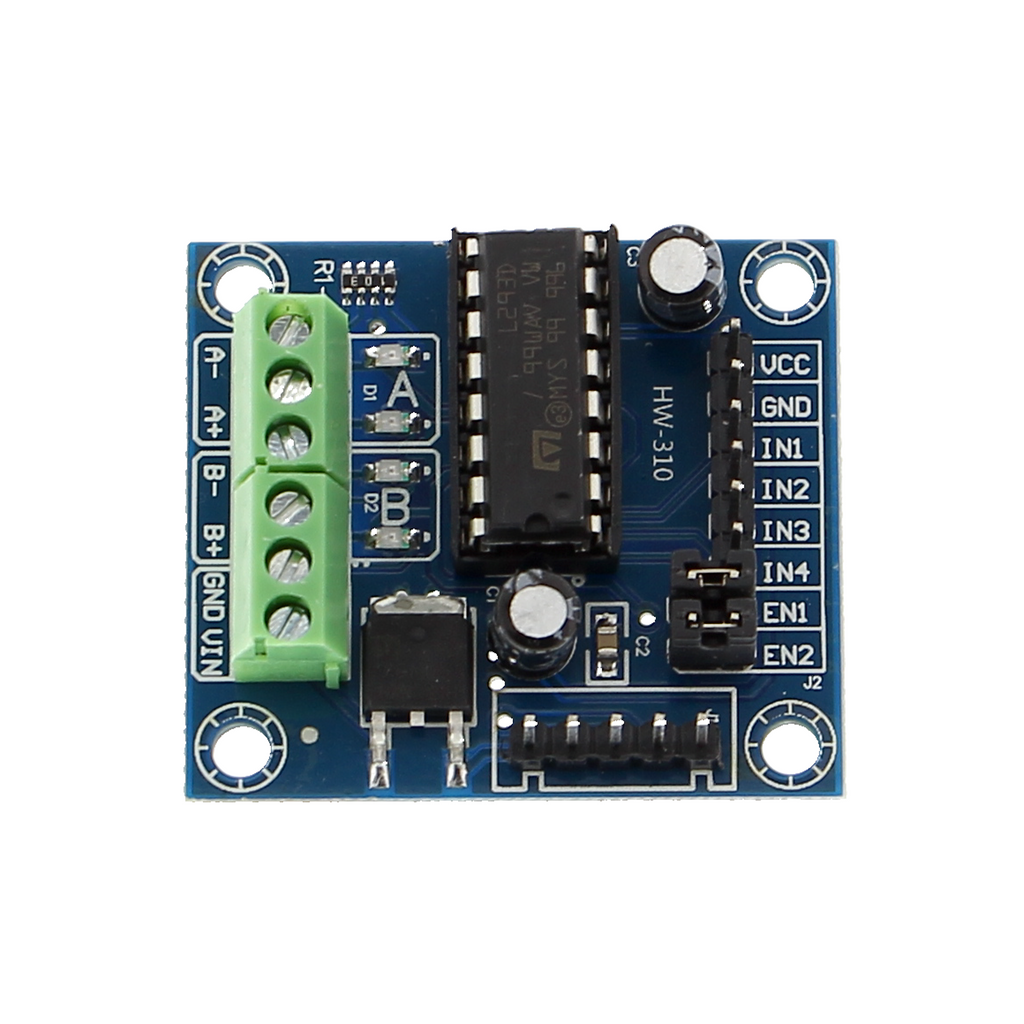

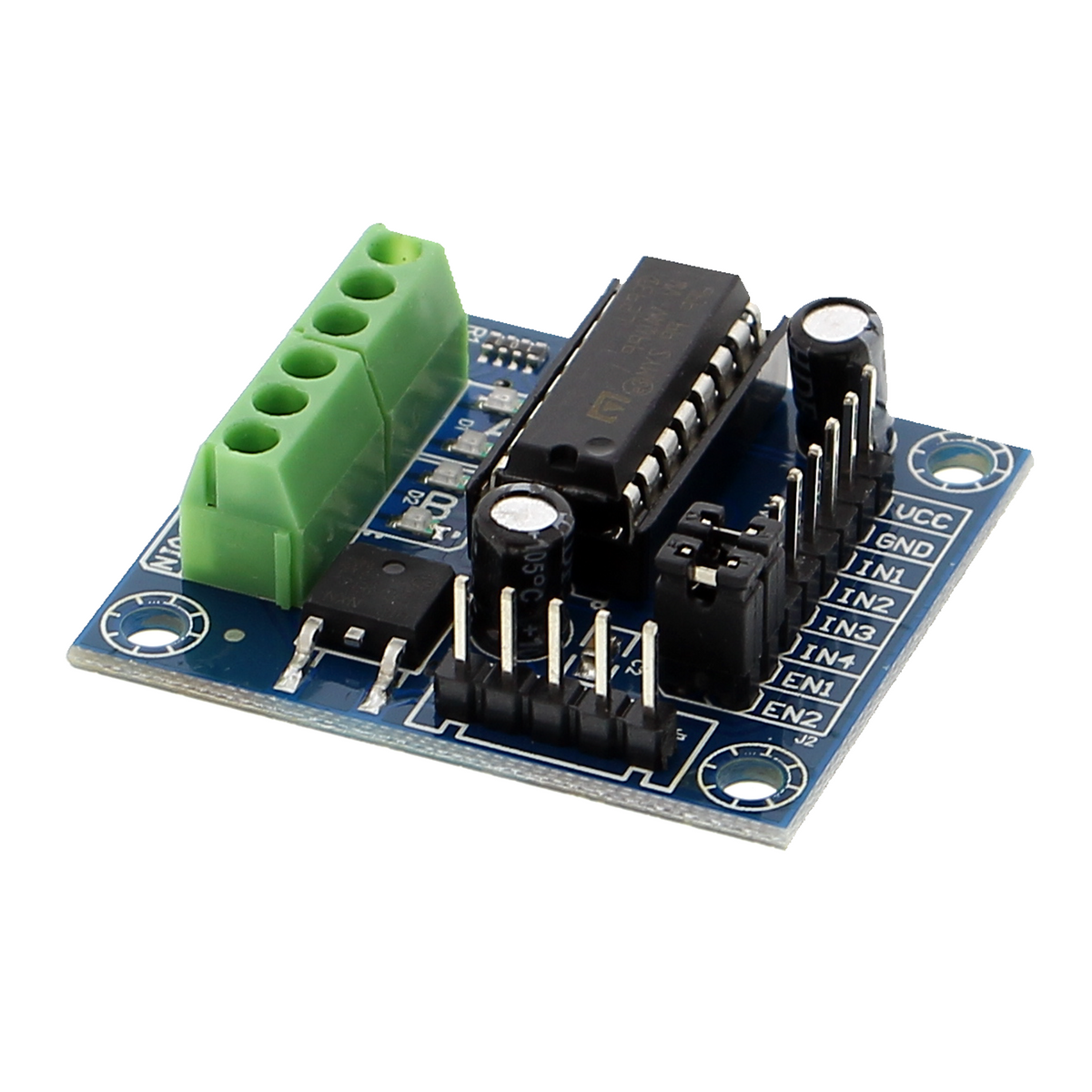

Controlador de motores MINI-L293D / 1 motor paso a paso o 2 motores de CC

Descripción general del producto

• IC de control de motores para un motor paso a paso o dos motores de CC
• Tensión de 4,5 a 36 voltios
• Corriente de salida de hasta 600 mA por motor
• Circuito de puente H con cuatro salidas de conmutación
• Control PWM posible para regular la velocidad
• Encapsulado DIP, se puede conectar directamente a una protoboard o placa de circuito

Descripción del producto

El controlador L293D controla motores de CC y motores paso a paso y ocupa muy poco espacio. El módulo contiene toda la electrónica de puente H para dos salidas de motor independientes o, alternativamente, para el funcionamiento de un motor paso a paso.

Cada salida admite hasta 600 mA de corriente continua y conmuta tensiones de 4,5 a 36 voltios. Los niveles lógicos de las entradas de control son compatibles con TTL de 5 V. Como el propio IC consume poca corriente, también son adecuadas las salidas de microcontroladores sencillos para controlarlo. Con señales PWM se puede regular la velocidad del motor de forma continua sin necesidad de conmutar la fuente de alimentación.

Entre sus aplicaciones se incluyen los chasis de robots con dos ruedas motrices, cuyos motores pueden funcionar de forma independiente hacia delante y hacia atrás, así como los sistemas de clasificación con un motor paso a paso para el posicionamiento. También permite construir vehículos a escala o realizar proyectos sencillos de automatización con control de motores.

La alimentación de los motores está separada de la alimentación lógica de la placa, de modo que los picos de tensión no llegan a la electrónica. La conexión se realiza mediante pines de soldadura o, alternativamente, superficies de soldadura. Para el funcionamiento, la tensión de los motores debe proporcionarse externamente, por lo que es necesaria una fuente de alimentación adicional con el amperaje requerido.

Nota de seguridad

El módulo no está diseñado para instalarse en la red eléctrica doméstica. Sirve exclusivamente para construir prototipos y para pruebas y desarrollo. Asegúrate de que la polaridad de la alimentación sea correcta; un cortocircuito entre la alimentación y la masa dañará el IC. Los trabajos en la instalación eléctrica o cerca de ella están reservados a profesionales cualificados; si tienes dudas sobre la puesta en funcionamiento, consulta a un profesional cualificado.
