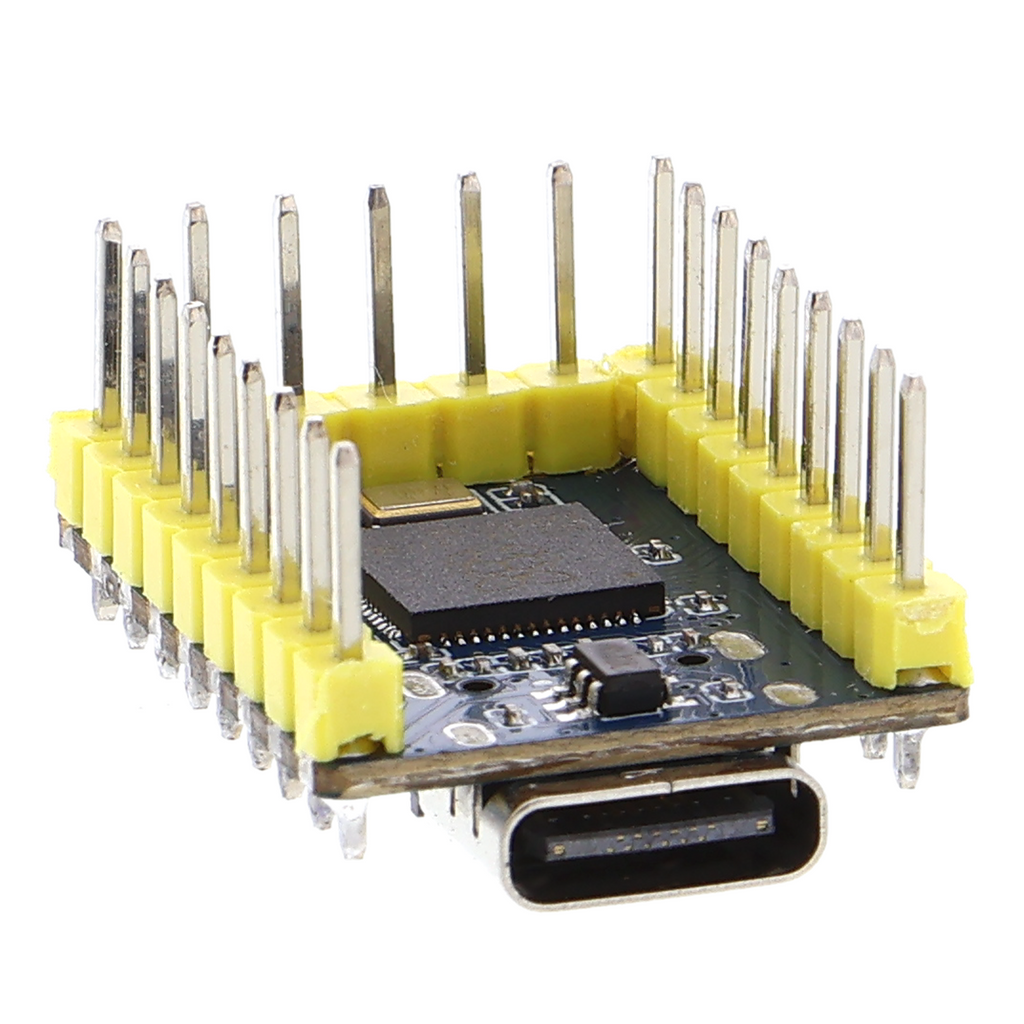

Microcontrolador RP2040-Zero, pines soldados en la parte inferior

Descripción general del producto

• Placa de microcontrolador compacta con chip RP2040 de doble núcleo (hasta 133 MHz)
• 264 KB de SRAM, 2 MB de memoria flash y conexión USB-C para programación y alimentación
• 20 pines GPIO mediante conectores de pines y 9 pines adicionales como puntos de soldadura
• 2x SPI, 2x I2C, 2x UART, 4*ADC de 12 bits, 16x PWM y 8 máquinas de estados PIO programables
• LED RGB direccionable, con botones BOOT y RESET integrados
• Programable mediante arrastrar y soltar, MicroPython o el SDK de C/C++
• Conectores de pines soldados en la parte inferior; compatible con placas de pruebas y zócalos estándar

Descripción del producto

El microcontrolador RP2040 funciona con dos núcleos Arm Cortex-M0+ a una frecuencia de reloj ajustable de hasta 133 MHz y dispone de 264 KB de SRAM y 2 MB de memoria flash externa. De los 29 pines GPIO del chip, 20 son accesibles mediante los conectores de pines laterales; los restantes están disponibles como puntos de soldadura en la placa. La versatilidad reside en la combinación de interfaces: dos canales SPI, dos I2C y dos UART permiten la comunicación en paralelo con varios sensores y actuadores sin desperdiciar pines; cuatro entradas ADC de 12 bits convierten señales analógicas, y 16 canales PWM controlan motores o el brillo de LED. Ocho máquinas de estados PIO libremente programables amplían las posibilidades a protocolos que superan el repertorio estándar.

La alimentación se suministra mediante USB-C, directamente desde 5 V o a través del regulador integrado desde 3,3 V. También dispone de un sensor de temperatura interno y compatibilidad de hardware con operaciones de coma flotante. La placa se programa mediante arrastrar y soltar a través de la conexión USB, como si fuera una unidad de almacenamiento virtual, o utilizando MicroPython, CircuitPython y el SDK de C/C++, según los requisitos y las preferencias. Los contactos castellated de la placa permiten soldarla directamente sobre placas portadoras; en este caso, la placa ya viene equipada con conectores de pines rectos, por lo que puede insertarse en una placa de pruebas como un componente DIP clásico.

Su reducido tamaño, la posibilidad de combinar distintas interfaces digitales y analógicas y la compatibilidad con varios entornos de programación hacen que esta placa sea adecuada para proyectos con sensores, por ejemplo, para registrar datos de parámetros ambientales y procesarlos o transmitirlos posteriormente. También resulta útil para tareas de control en dispositivos donde el espacio de instalación es limitado o para prototipos rápidos en los que se prioriza la modificación ágil del código.

Para utilizarla se necesita un cable USB-C para conectarla a un ordenador. La programación se realiza en ese ordenador; no se necesita hardware adicional, como un programador o placas de desarrollo especiales.

Información de seguridad

La placa no debe instalarse en la red eléctrica doméstica y está destinada exclusivamente a la creación de prototipos y a fines de prueba y desarrollo. Funciona con baja tensión dentro del rango seguro. Los trabajos en la instalación eléctrica de un edificio o en sus inmediaciones están reservados a personal electricista cualificado; ante cualquier duda sobre la alimentación eléctrica o la conexión a la red, consulta a un profesional cualificado antes de la puesta en funcionamiento.

Contenido del paquete

• 1x microcontrolador RP2040-Zero, pines soldados arriba / abajo
