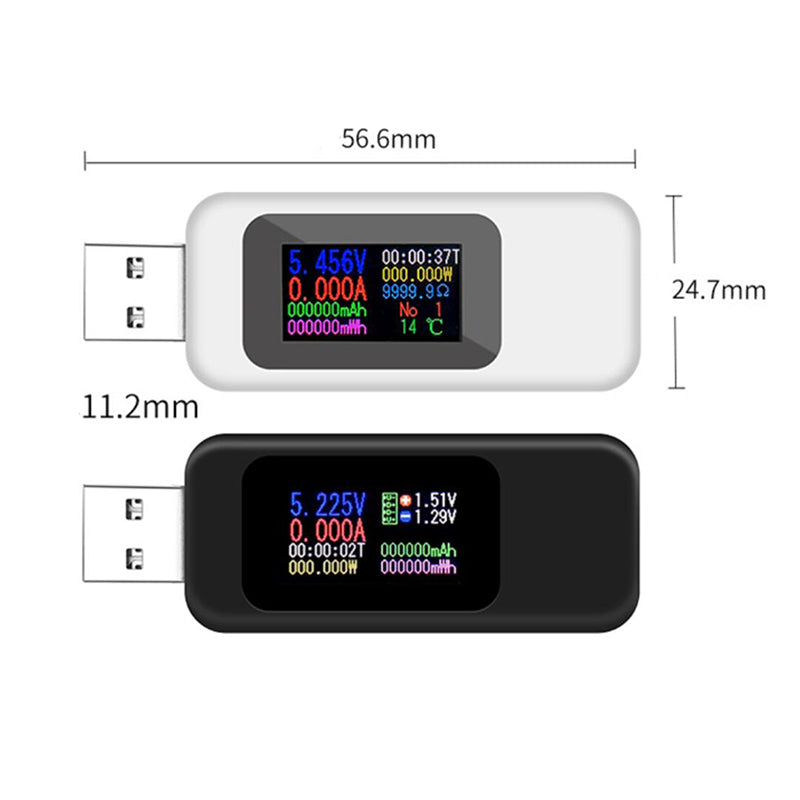

Medidor de tensión USB, medidor de corriente, multímetro y pantalla de potencia

Descripción general del producto

• Mide la tensión y la intensidad de corriente en puertos USB y muestra los valores en la pantalla
• Rango de medición: 4–30 V, 0–5 A
• Precisión de ±1 % para la tensión
• Conector USB-A para realizar mediciones, con posibilidad de conectar una carga externa
• La función de registrador de datos almacena los valores medidos
• Formato compacto para uso móvil

Descripción del producto

El multímetro mide la tensión y la intensidad de corriente directamente en el puerto USB, sin necesidad de intercalar instrumentos de medición ni adaptadores. Se conecta entre la fuente de alimentación y el consumidor, y muestra ambas magnitudes simultáneamente en la pantalla.

La medición se realiza sin aislamiento galvánico a través del propio puerto. Con un rango de medición de hasta 30 V, también se pueden supervisar fuentes de alimentación USB con tensión elevada, por ejemplo, en sistemas Quick-Charge. La intensidad de corriente se registra hasta 5 A, lo que resulta suficiente para las aplicaciones USB habituales hasta la carga máxima.

El dispositivo es adecuado para comprobar fuentes de alimentación durante el desarrollo, solucionar problemas de carga en dispositivos móviles y medir el consumo de proyectos electrónicos propios. Una función de registrador de datos almacena los valores medidos según intervalos de tiempo, para documentar durante periodos prolongados los patrones de consumo o las fluctuaciones de tensión.

Para su funcionamiento no se necesita una fuente de alimentación externa, ya que obtiene la alimentación del propio puerto USB medido. Con cargas de impedancia muy alta, la caída de tensión causada por el propio dispositivo puede resultar medible, ya que este presenta una pequeña impedancia interna.

Advertencia de seguridad

El multímetro está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en la red eléctrica doméstica. Las mediciones en fuentes de alta tensión superiores a 30 V conllevan un riesgo para la seguridad. Si existen dudas sobre la preparación de la medición, consulta a un electricista cualificado antes de la puesta en funcionamiento.

Contenido del suministro

• 1* Medidor de tensión USB, medidor de intensidad de corriente, multímetro e indicador de potencia
