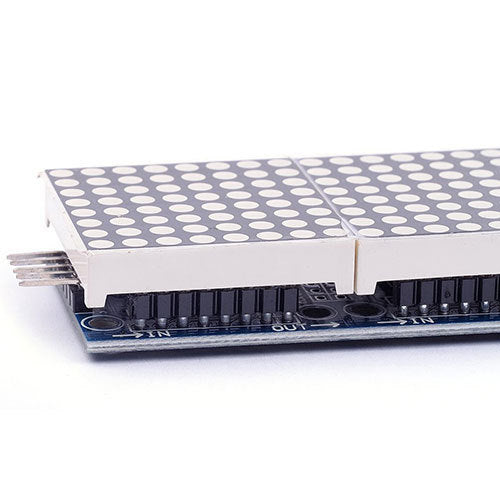

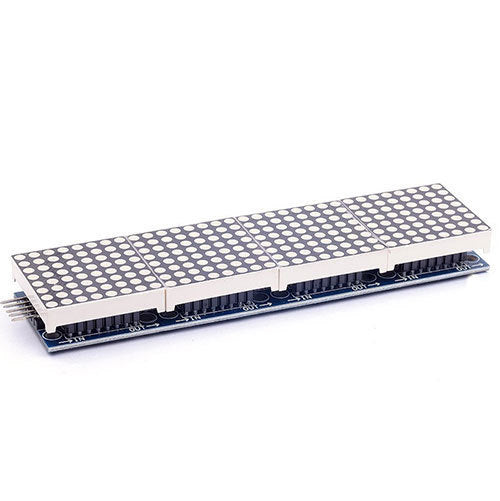

Matriz LED 8x8 con placa controladora MAX7219 - 4 en 1

Descripción general del producto

• Módulo de matriz LED de 8*8 píxeles para tareas de visualización
• El chip controlador MAX7219 integrado controla los 64 LED
• El diseño 4 en 1 permite conectar varios módulos en cadena para crear pantallas más grandes
• Alimentación de 5 V CC mediante conexión estándar
• Comunicación serie (SPI) con placas de microcontroladores
• Consumo aproximado de 300 mA con el brillo máximo

Descripción del producto

Esta matriz LED consta de 64 diodos luminosos dispuestos en una cuadrícula de 8*8 y se controla mediante un chip controlador MAX7219. El módulo necesita una alimentación de 5 V para funcionar y puede conectarse a placas de microcontroladores habituales mediante la interfaz SPI. El controlador integrado se encarga del control de multiplexación, por lo que el microcontrolador no tiene que controlar cada píxel por separado.

El formato 4 en 1 permite conectar varios módulos en cadena para crear una pantalla más grande sin necesidad de chips controladores adicionales. De este modo, se pueden mostrar mensajes, animaciones o valores medidos como píxeles. El funcionamiento simultáneo de los 64 LED con el brillo máximo requiere aproximadamente 300 mA, aunque el consumo es considerablemente menor con un uso más moderado.

El ámbito de aplicación abarca desde simples indicadores de estado en proyectos y pantallas animadas hasta visualizaciones de datos, como gráficos de barras o textos desplazables. Entre sus usos habituales se encuentran las luces de advertencia en sistemas automatizados, los relojes digitales o pequeños tableros de juego.

Para utilizarlo se necesita, además de una alimentación estabilizada de 5 V, el software de control correspondiente para el microcontrolador y cables de conexión con conectores compatibles. El brillo puede regularse mediante software en 16 niveles. Durante el funcionamiento continuo con la luminosidad máxima, debe garantizarse una fuente de alimentación con suficiente capacidad.

Instrucciones de seguridad

Este módulo no está destinado a su instalación en la red eléctrica doméstica y debe utilizarse exclusivamente para la construcción de prototipos y con fines de prueba y desarrollo. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a profesionales electricistas. Si no tienes claro cómo integrarlo en fuentes de alimentación existentes, consulta a un profesional electricista antes de ponerlo en funcionamiento.

Contenido del paquete

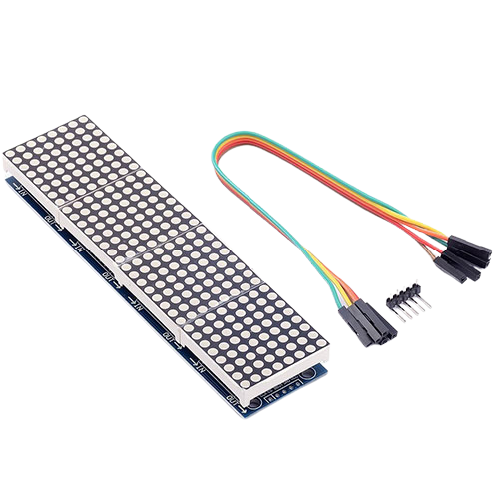

• 1x matriz LED de 8x8 con placa controladora MAX7219 - 4 en 1
